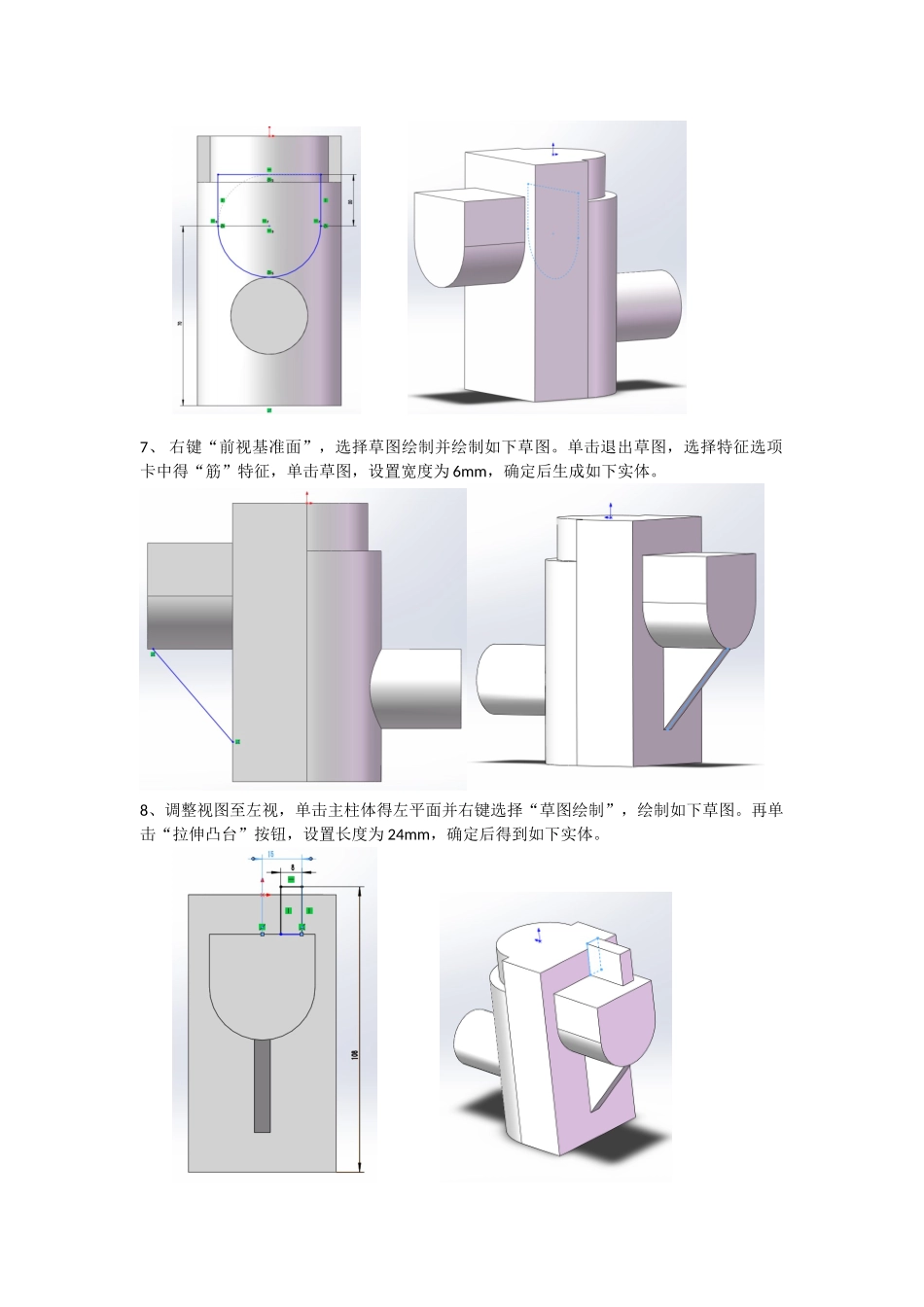

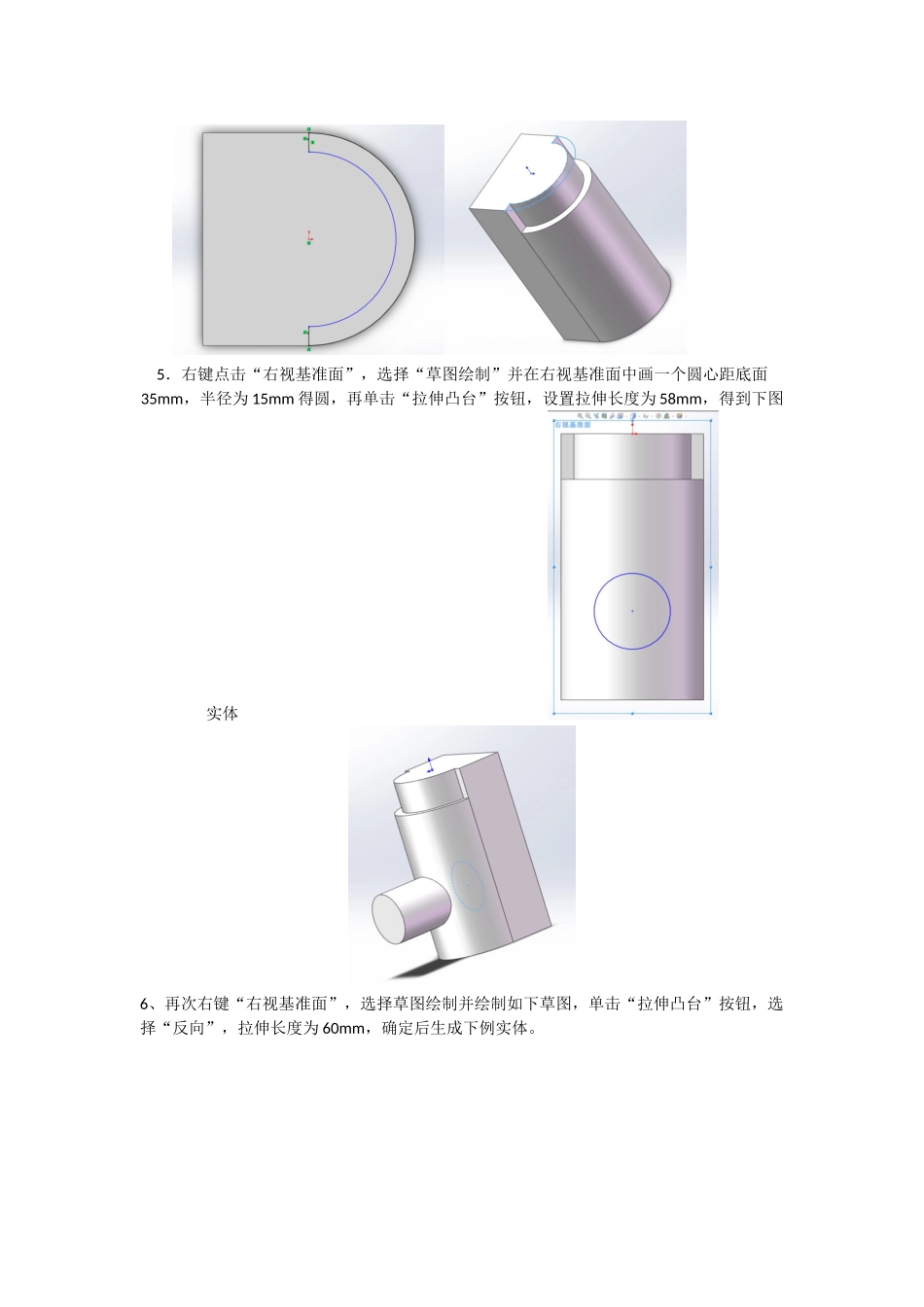

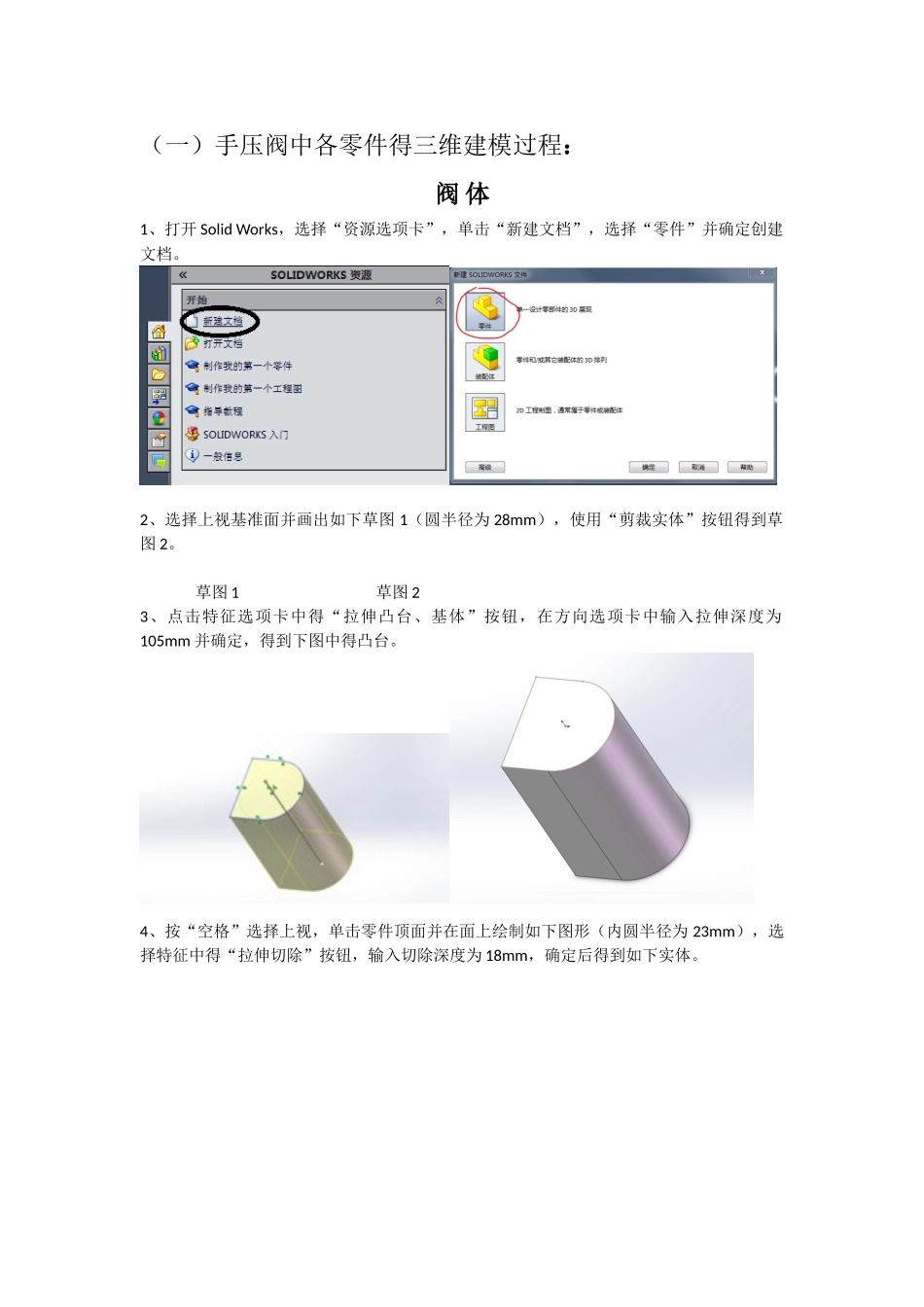

（一）手压阀中各零件得三维建模过程：阀 体1、打开 Solid Works，选择“资源选项卡”，单击“新建文档”，选择“零件”并确定创建文档。2、选择上视基准面并画出如下草图 1（圆半径为 28mm），使用“剪裁实体”按钮得到草图 2。 草图 1 草图 23、点击特征选项卡中得“拉伸凸台、基体”按钮，在方向选项卡中输入拉伸深度为105mm 并确定，得到下图中得凸台。4、按“空格”选择上视，单击零件顶面并在面上绘制如下图形（内圆半径为 23mm），选择特征中得“拉伸切除”按钮，输入切除深度为 18mm，确定后得到如下实体。5．右键点击“右视基准面”，选择“草图绘制”并在右视基准面中画一个圆心距底面35mm，半径为 15mm 得圆，再单击“拉伸凸台”按钮，设置拉伸长度为 58mm，得到下图实体 6、再次右键“右视基准面”，选择草图绘制并绘制如下草图，单击“拉伸凸台”按钮，选择“反向”，拉伸长度为 60mm，确定后生成下例实体。 7、 右键“前视基准面”，选择草图绘制并绘制如下草图。单击退出草图，选择特征选项卡中得“筋”特征，单击草图，设置宽度为 6mm，确定后生成如下实体。8、调整视图至左视，单击主柱体得左平面并右键选择“草图绘制”，绘制如下草图。再单击“拉伸凸台”按钮，设置长度为 24mm，确定后得到如下实体。 9、选择正视，单击长方体得面后画如下草图（圆 r=12mm），并用拉伸凸台拉伸 6mm 成实体。 10、单击特征选项卡中得“镜像”按钮，镜像面选择前视基准面，镜像特征选择步骤 8、9中拉伸生成得两个实体，点击确定后生成如下实体。 11、下面开始对阀体内部开始建模。右键“前视基准面”并选择“剖面视图”，得到阀体剖面，右键选择前视基准面进入草图绘制，并画如下草图。单击特征选项卡中得“旋转切除”按钮，给定深度 360 度，确定后得到如下实体。 12．在剖面上再绘制如下草图（孔直径均为 15mm），同样用“旋转切除”按钮得到实体。 13、右键选择前视基准面并绘制如下草图。单击“拉伸切除”，在终止条件下拉菜单中选择“两侧对称”，深度为 50mm，确定后得到如下实体。 14、单击菜单中得“插入”选项，选择“注解”/“装饰螺纹线”，输入以下数据，给三个孔边线添加螺纹如下。 15、对阀体中心通孔得上、下边线进行 C1、C2 倒角，并对阀体进行圆角。得到最终阀体如下。球 头1．新建文档，选择“零件”，选择前视基准面绘制如下草图。然后选择特征中得“旋转凸台”按钮，选择“给定深度...
