承台地系梁技术交底

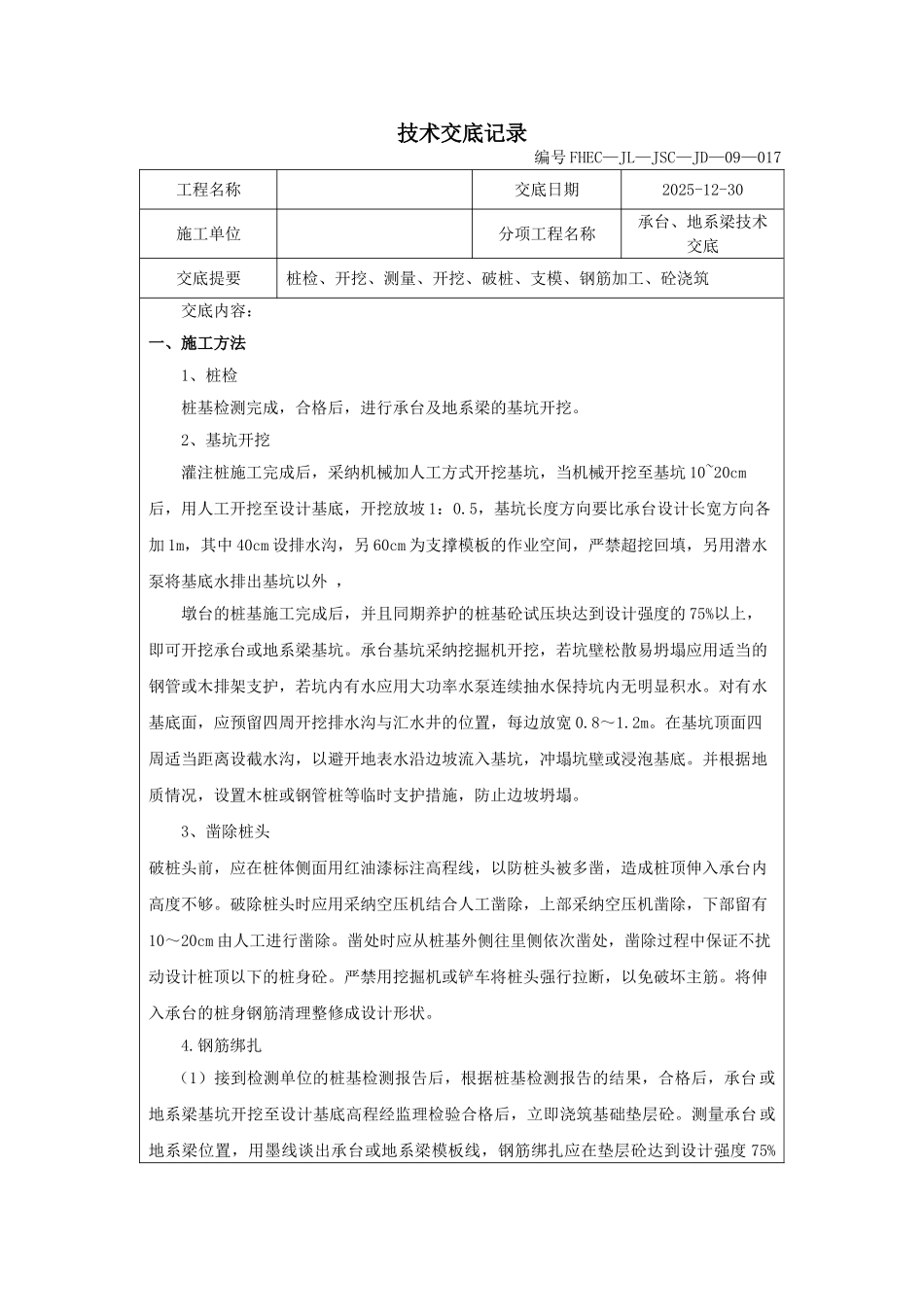

技术交底记录 编号 FHEC—JL—JSC—JD—09—017 工程名称交底日期2025-12-30施工单位分项工程名称承台、地系梁技术交底交底提要桩检、开挖、测量、开挖、破桩、支模、钢筋加工、砼浇筑交底内容： 一、施工方法 1、桩检桩基检测完成，合格后，进行承台及地系梁的基坑开挖。2、基坑开挖灌注桩施工完成后，采纳机械加人工方式开挖基坑，当机械开挖至基坑 10~20cm后，用人工开挖至设计基底，开挖放坡 1：0.5，基坑长度方向要比承台设计长宽方向各加 1m，其中 40cm 设排水沟，另 60cm 为支撑模板的作业空间，严禁超挖回填，另用潜水泵将基底水排出基坑以外 ，墩台的桩基施工完成后，并且同期养护的桩基砼试压块达到设计强度的 75%以上，即可开挖承台或地系梁基坑。承台基坑采纳挖掘机开挖，若坑壁松散易坍塌应用适当的钢管或木排架支护，若坑内有水应用大功率水泵连续抽水保持坑内无明显积水。对有水基底面，应预留四周开挖排水沟与汇水井的位置，每边放宽 0.8～1.2m。在基坑顶面四周适当距离设截水沟，以避开地表水沿边坡流入基坑，冲塌坑壁或浸泡基底。并根据地质情况，设置木桩或钢管桩等临时支护措施，防止边坡坍塌。 3、凿除桩头破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。破除桩头时应用采纳空压机结合人工凿除，上部采纳空压机凿除，下部留有10～20cm 由人工进行凿除。凿处时应从桩基外侧往里侧依次凿处，凿除过程中保证不扰动设计桩顶以下的桩身砼。严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋。将伸入承台的桩身钢筋清理整修成设计形状。4.钢筋绑扎 （1）接到检测单位的桩基检测报告后，根据桩基检测报告的结果，合格后，承台 或地系梁基坑开挖至设计基底高程经监理检验合格后，立即浇筑基础垫层砼。测量承台 或地系梁位置，用墨线谈出承台或地系梁模板线，钢筋绑扎应在垫层砼达到设计强度 75%后进行，在垫层面上弹出钢筋的外围轮廓线，并用油漆标出每根钢筋的平面位置。承台或地下梁钢筋集中加工，现场进行绑扎，在承台底、铺设 12 号钢筋焊接成的钢筋网，底层承台钢筋网片与桩身钢筋焊接牢固，焊接（螺纹 28、25）采纳双面搭接焊，钢筋焊接接头长度为 32cm；其中 Φ12 钢筋环抱承台钢筋骨架。在地系梁由 Φ20 和 Φ10 钢筋绑扎成钢筋骨架，其中 Φ20 钢筋深化桩基，与桩基钢筋焊接。焊缝饱满，无掉渣、起皮现象。（2）桩基钢筋应伸入承台内和承台钢筋一...
