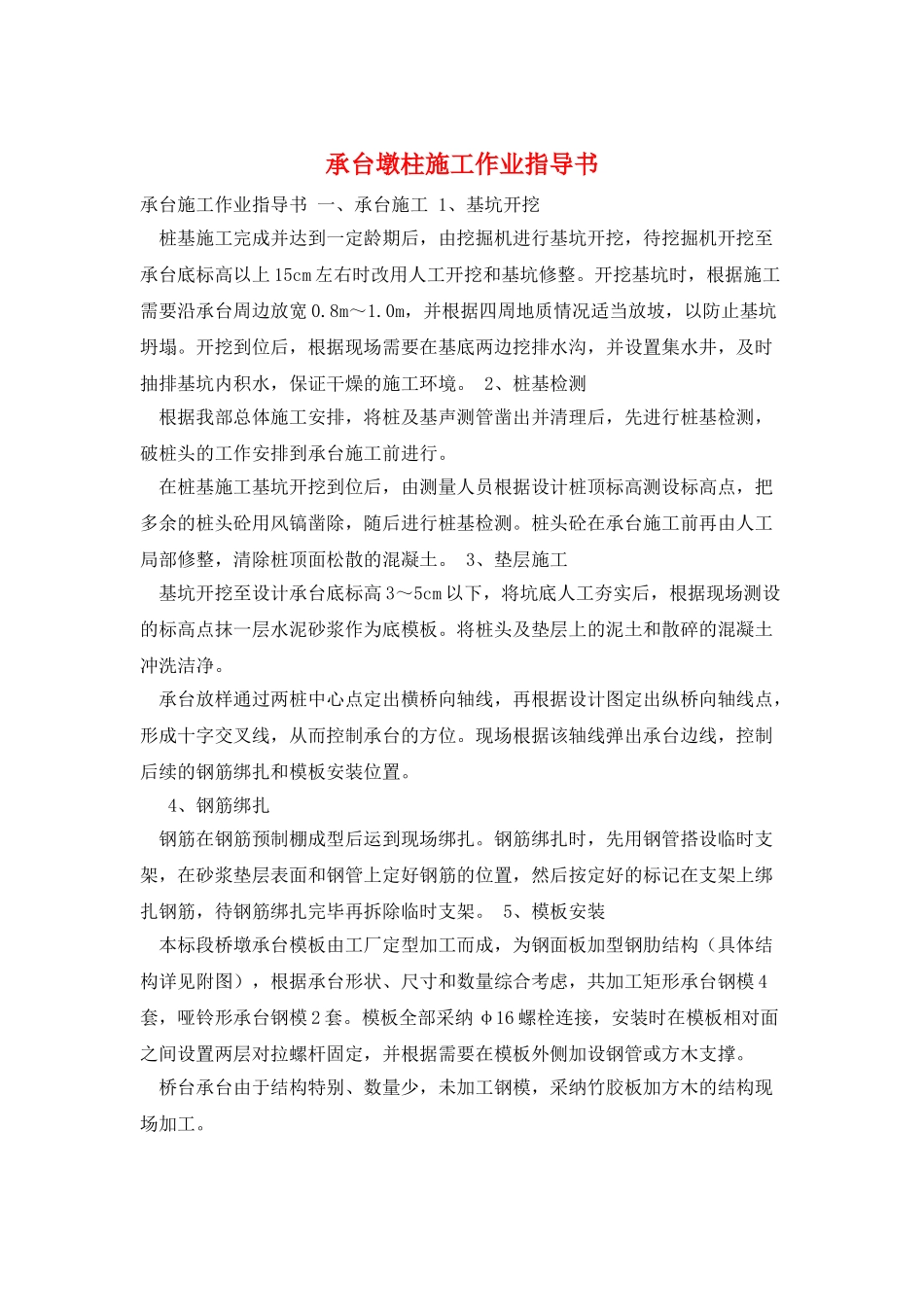

承台墩柱施工作业指导书

承台墩柱施工作业指导书承台施工作业指导书 一、承台施工 1、基坑开挖 桩基施工完成并达到一定龄期后，由挖掘机进行基坑开挖，待挖掘机开挖至承台底标高以上 15cm 左右时改用人工开挖和基坑修整。开挖基坑时，根据施工需要沿承台周边放宽 0.8m～1.0m，并根据四周地质情况适当放坡，以防止基坑坍塌。开挖到位后，根据现场需要在基底两边挖排水沟，并设置集水井，及时抽排基坑内积水，保证干燥的施工环境。 2、桩基检测 根据我部总体施工安排，将桩及基声测管凿出并清理后，先进行桩基检测，破桩头的工作安排到承台施工前进行。 在桩基施工基坑开挖到位后，由测量人员根据设计桩顶标高测设标高点，把多余的桩头砼用风镐凿除，随后进行桩基检测。桩头砼在承台施工前再由人工局部修整，清除桩顶面松散的混凝土。 3、垫层施工 基坑开挖至设计承台底标高 3～5cm 以下，将坑底人工夯实后，根据现场测设的标高点抹一层水泥砂浆作为底模板。将桩头及垫层上的泥土和散碎的混凝土冲洗洁净。 承台放样通过两桩中心点定出横桥向轴线，再根据设计图定出纵桥向轴线点，形成十字交叉线，从而控制承台的方位。现场根据该轴线弹出承台边线，控制后续的钢筋绑扎和模板安装位置。 4、钢筋绑扎 钢筋在钢筋预制棚成型后运到现场绑扎。钢筋绑扎时，先用钢管搭设临时支架，在砂浆垫层表面和钢管上定好钢筋的位置，然后按定好的标记在支架上绑扎钢筋，待钢筋绑扎完毕再拆除临时支架。 5、模板安装 本标段桥墩承台模板由工厂定型加工而成，为钢面板加型钢肋结构（具体结构详见附图），根据承台形状、尺寸和数量综合考虑，共加工矩形承台钢模 4套，哑铃形承台钢模 2 套。模板全部采纳 φ16 螺栓连接，安装时在模板相对面之间设置两层对拉螺杆固定，并根据需要在模板外侧加设钢管或方木支撑。 桥台承台由于结构特别、数量少，未加工钢模，采纳竹胶板加方木的结构现场加工。 模板安装时拼缝要严密，不漏浆，不错台，同时保证模板的垂直度。重复使用模板前，要对其进行检查及修整，达不到要求的禁止使用，在模板内侧均匀涂刷脱模剂。模板安装时，按设计要求设置垫块保证钢筋保护层，杜绝露筋现象。 6、墩柱钢筋预埋 钢筋绑扎、模板安装完成后，根据事先放出的墩柱纵横轴线控制逐根安装墩柱预埋筋。预埋筋就位后及时实施临时联结，并在四周设置临时钢管支架固定，防止钢筋骨架倾覆。 7、砼浇筑 砼浇筑前，再次检查承台模板位置和标高，并仔细检查模板...
