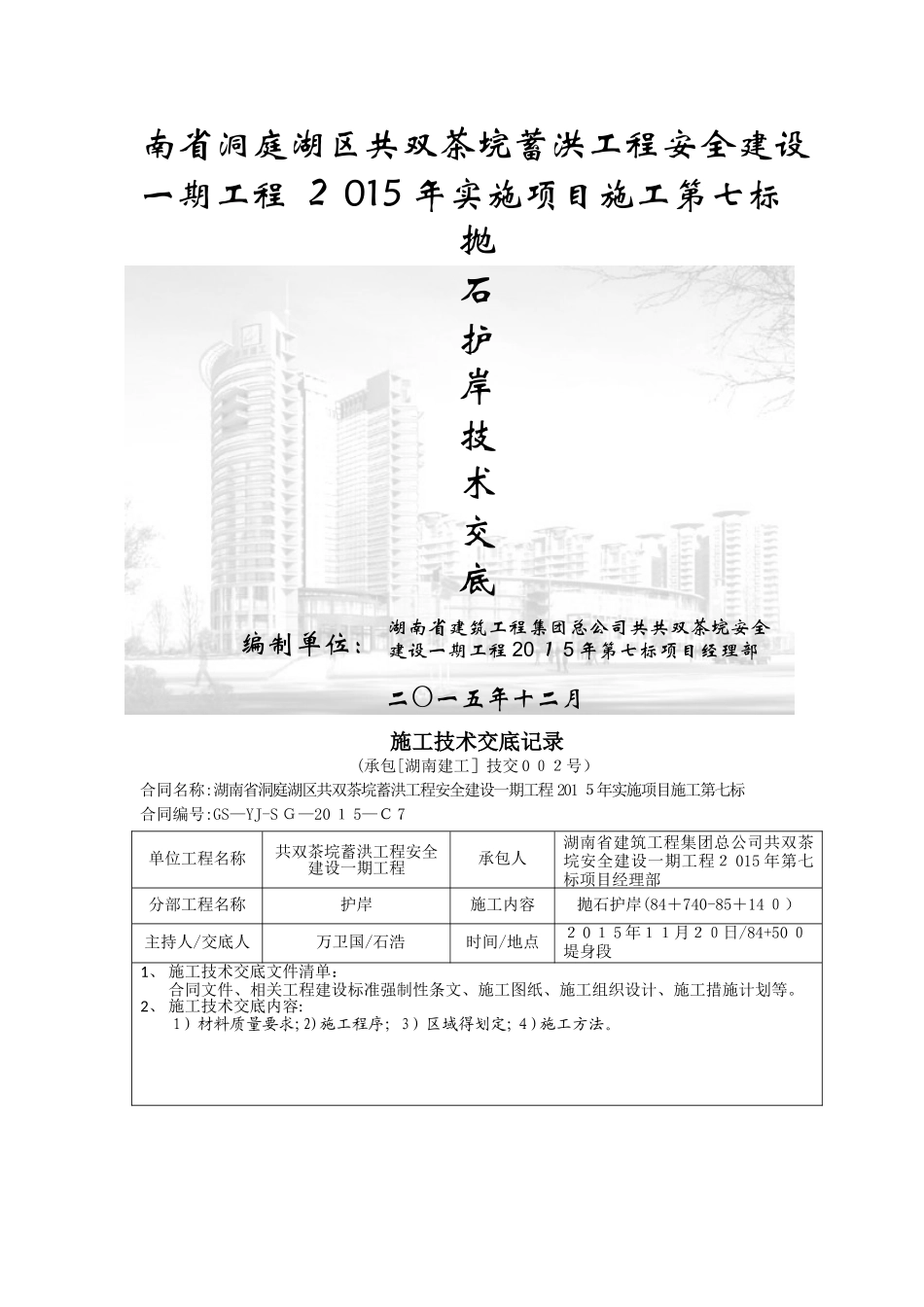

南省洞庭湖区共双茶垸蓄洪工程安全建设一期工程 ２ 015 年实施项目施工第七标抛石护岸技术交底编制单位： 湖南省建筑工程集团总公司共共双茶垸安全建设一期工程 20 １ 5 年第七标项目经理部 二〇一五年十二月施工技术交底记录(承包[湖南建工］技交 0 ０２号）合同名称:湖南省洞庭湖区共双茶垸蓄洪工程安全建设一期工程 201 ５年实施项目施工第七标合同编号:GS—YJ-S Ｇ—20 １ 5—Ｃ 7 单位工程名称共双茶垸蓄洪工程安全建设一期工程承包人湖南省建筑工程集团总公司共双茶垸安全建设一期工程２ 015 年第七标项目经理部分部工程名称护岸施工内容抛石护岸(84＋740-85＋14 ０）主持人/交底人万卫国/石浩时间/地点２ 0 １ 5 年１１月２０日/84+50 ０堤身段1、 施工技术交底文件清单：合同文件、相关工程建设标准强制性条文、施工图纸、施工组织设计、施工措施计划等。2、 施工技术交底内容:1）材料质量要求;2)施工程序；3）区域得划定;４)施工方法。施工技术交底记录:一、 抛石材料质量要求1、1 块石要求石质坚硬,遇水不易破裂或分解，硬度 5-6，重率不小于 2、65t/m3;1、2 不使用薄片、条形、尖角等形状得块石及风化岩石; 1、3 抛填块石粒径、重量应按设计图示要求,块石平均粒径为 3 ０ cm，粒径范围 2０~4 ０ cm 单块重量不得小于 30kg/块.二、抛石施工程序１、1 抛投程序:遵循先上游后下游，先河中后近岸得施工方法.1、2 抛石程序：实测流速→计算漂距→试抛→修正抛投参数→计算网格抛石方量→抛投得断面测量→定位船定位→抛石船定位→抛石→横向往岸边移位直到抛满这个横断面→抛投后断面测量→抛石厚度不符合要求时补抛→合格后定位船向下游移一个断面 ,再按上述进行抛石。三、抛石区域得划定在设计抛石断面区间内每隔 20 米垂直于河道中心线取一横断面，依据设计部门提供得已知点坐标与高程，对该抛石岸边得横断面进行断面测量,根据实际测量断面图，根据设计断面图河底起抛点（最低点）得位置及“护脚抛石自挡土墙前缘河底抛至河床横向坡比缓于 1：4深泓或一定深槽高程处"得设计原则等确定各断面最低起抛点位置。将各断面最低起抛点连接即成该段护岸得抛石区域。四、施工方法；４、１ 抛填网格得确定根据划定得抛石区域及抛石船有效抛投长度与抛入河中得有效抛填宽度及设计抛填厚度确定水上抛填网格得长、宽尺寸，由于本工程使用１ 0 ０～２ 00t 得甲板驳石料船,其有效装料长度约 20m,...
