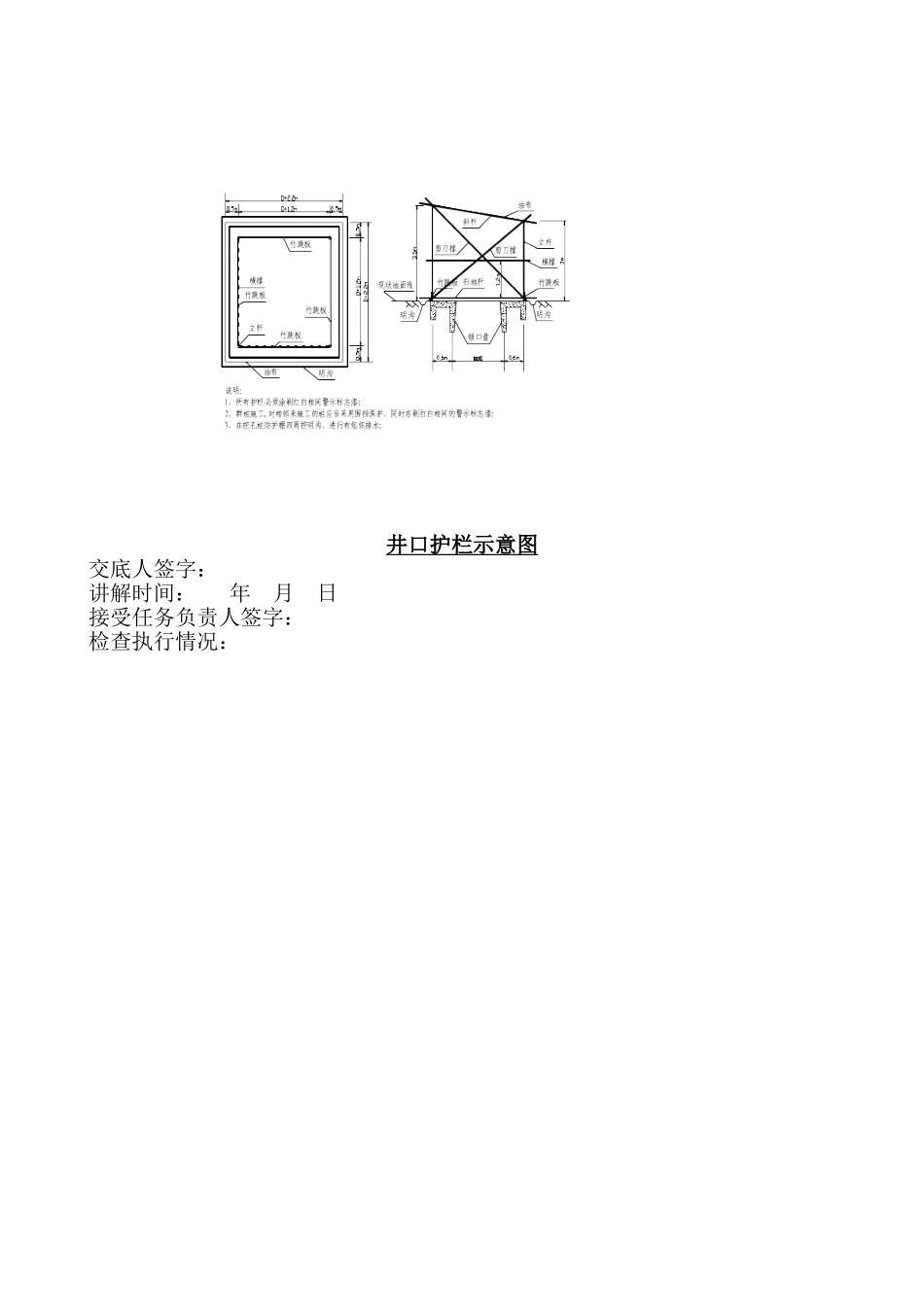

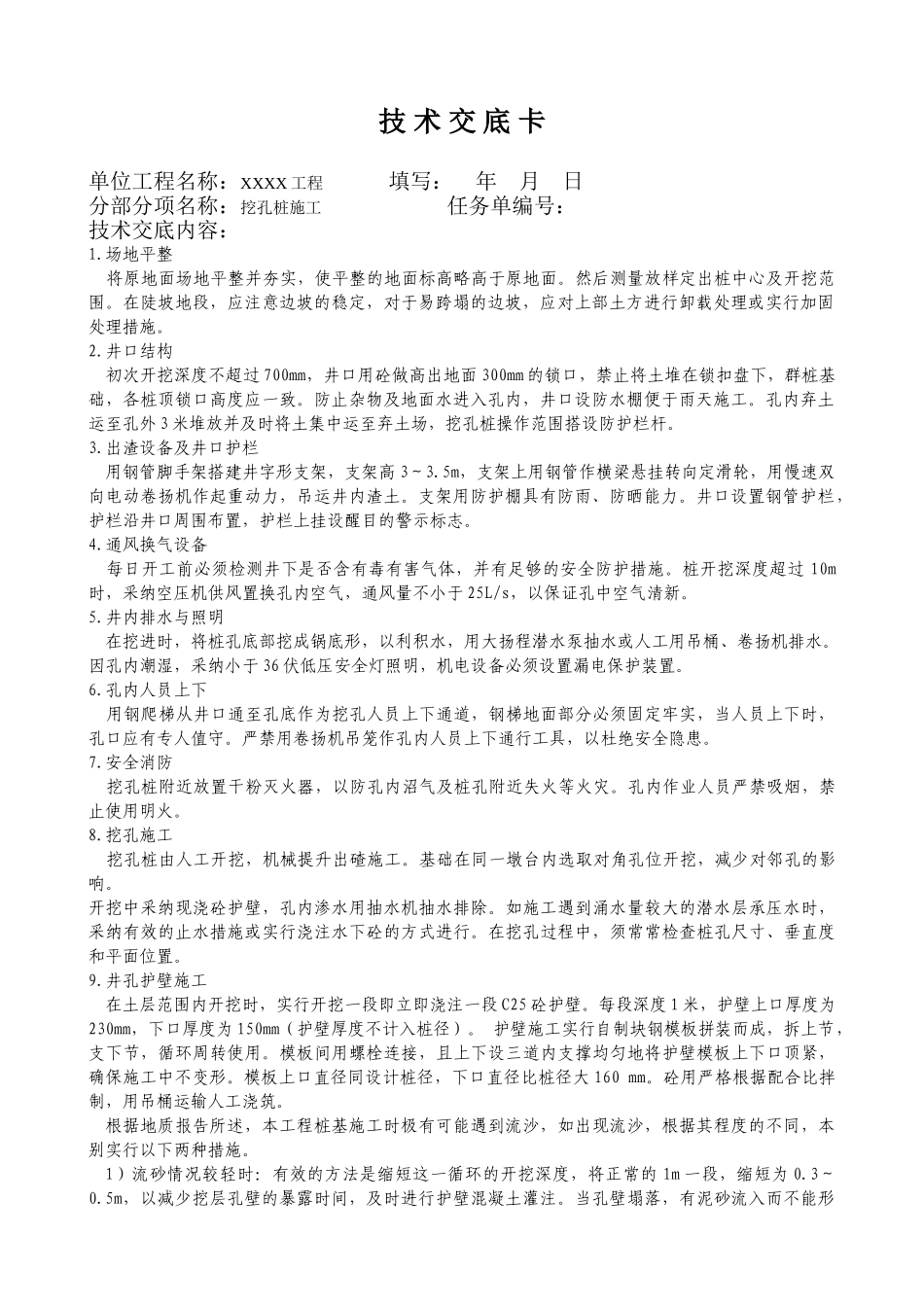

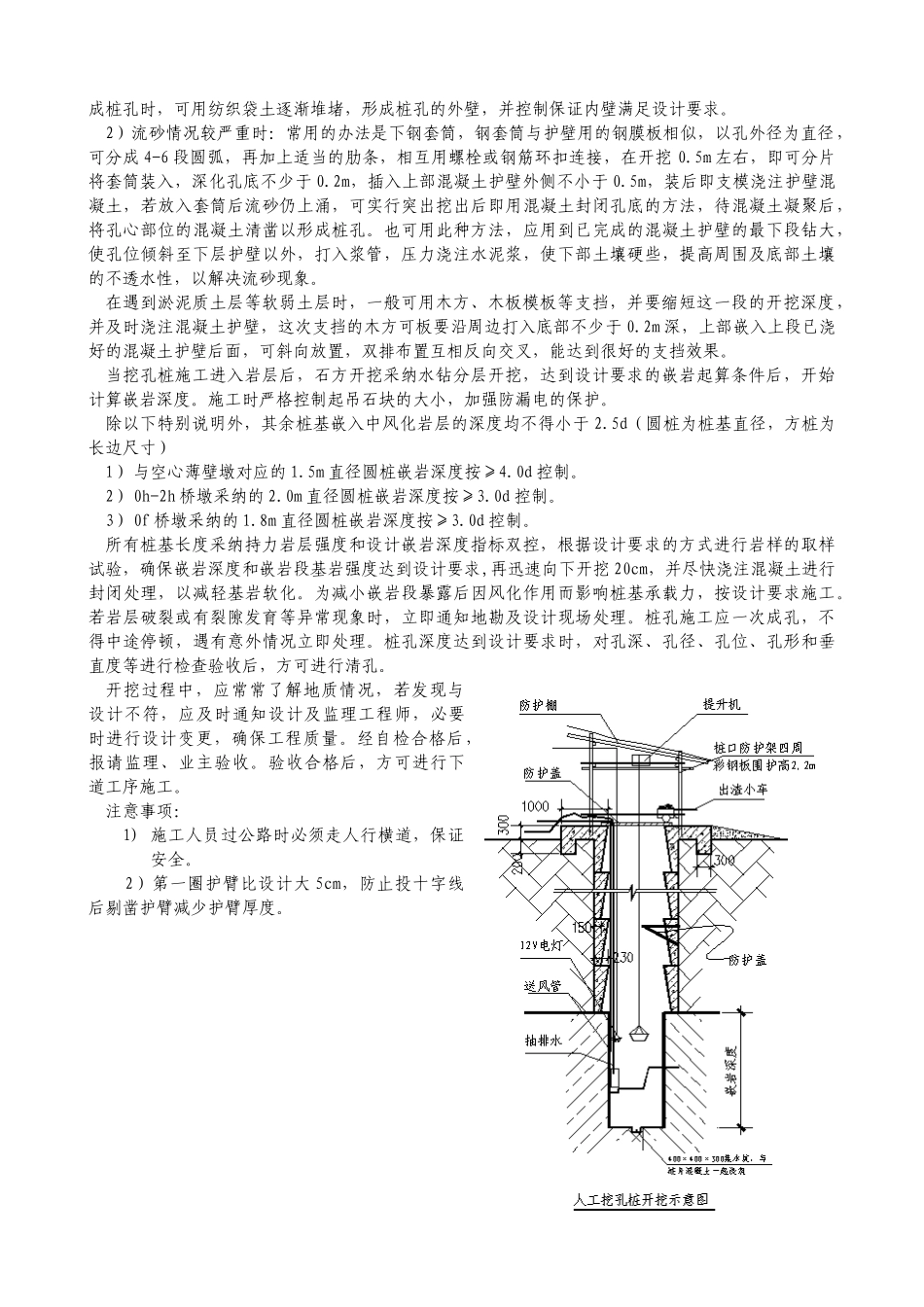

技 术 交 底 卡单位工程名称：XXXX 工程 填写： 年 月 日分部分项名称：挖孔桩施工 任务单编号：技术交底内容：1.场地平整 将原地面场地平整并夯实，使平整的地面标高略高于原地面。然后测量放样定出桩中心及开挖范围。在陡坡地段，应注意边坡的稳定，对于易跨塌的边坡，应对上部土方进行卸载处理或实行加固处理措施。2.井口结构 初次开挖深度不超过 700mm，井口用砼做高出地面 300mm 的锁口，禁止将土堆在锁扣盘下，群桩基础，各桩顶锁口高度应一致。防止杂物及地面水进入孔内，井口设防水棚便于雨天施工。孔内弃土运至孔外 3 米堆放并及时将土集中运至弃土场，挖孔桩操作范围搭设防护栏杆。3.出渣设备及井口护栏 用钢管脚手架搭建井字形支架，支架高 3～3.5m，支架上用钢管作横梁悬挂转向定滑轮，用慢速双向电动卷扬机作起重动力，吊运井内渣土。支架用防护棚具有防雨、防晒能力。井口设置钢管护栏，护栏沿井口周围布置，护栏上挂设醒目的警示标志。4.通风换气设备 每日开工前必须检测井下是否含有毒有害气体，并有足够的安全防护措施。桩开挖深度超过 10m时，采纳空压机供风置换孔内空气，通风量不小于 25L/s，以保证孔中空气清新。5.井内排水与照明 在挖进时，将桩孔底部挖成锅底形，以利积水，用大扬程潜水泵抽水或人工用吊桶、卷扬机排水。因孔内潮湿，采纳小于 36 伏低压安全灯照明，机电设备必须设置漏电保护装置。6.孔内人员上下 用钢爬梯从井口通至孔底作为挖孔人员上下通道，钢梯地面部分必须固定牢实，当人员上下时，孔口应有专人值守。严禁用卷扬机吊笼作孔内人员上下通行工具，以杜绝安全隐患。7.安全消防 挖孔桩附近放置干粉灭火器，以防孔内沼气及桩孔附近失火等火灾。孔内作业人员严禁吸烟，禁止使用明火。8.挖孔施工 挖孔桩由人工开挖，机械提升出碴施工。基础在同一墩台内选取对角孔位开挖，减少对邻孔的影响。开挖中采纳现浇砼护壁，孔内渗水用抽水机抽水排除。如施工遇到涌水量较大的潜水层承压水时，采纳有效的止水措施或实行浇注水下砼的方式进行。在挖孔过程中，须常常检查桩孔尺寸、垂直度和平面位置。9.井孔护壁施工 在土层范围内开挖时，实行开挖一段即立即浇注一段 C25 砼护壁。每段深度 1 米，护壁上口厚度为230mm，下口厚度为 150mm（护壁厚度不计入桩径）。 护壁施工实行自制块钢模板拼装而成，拆上节，支下节，循环周转使用。模板间用螺栓连接，且上下设三道内支撑均匀地将护...
