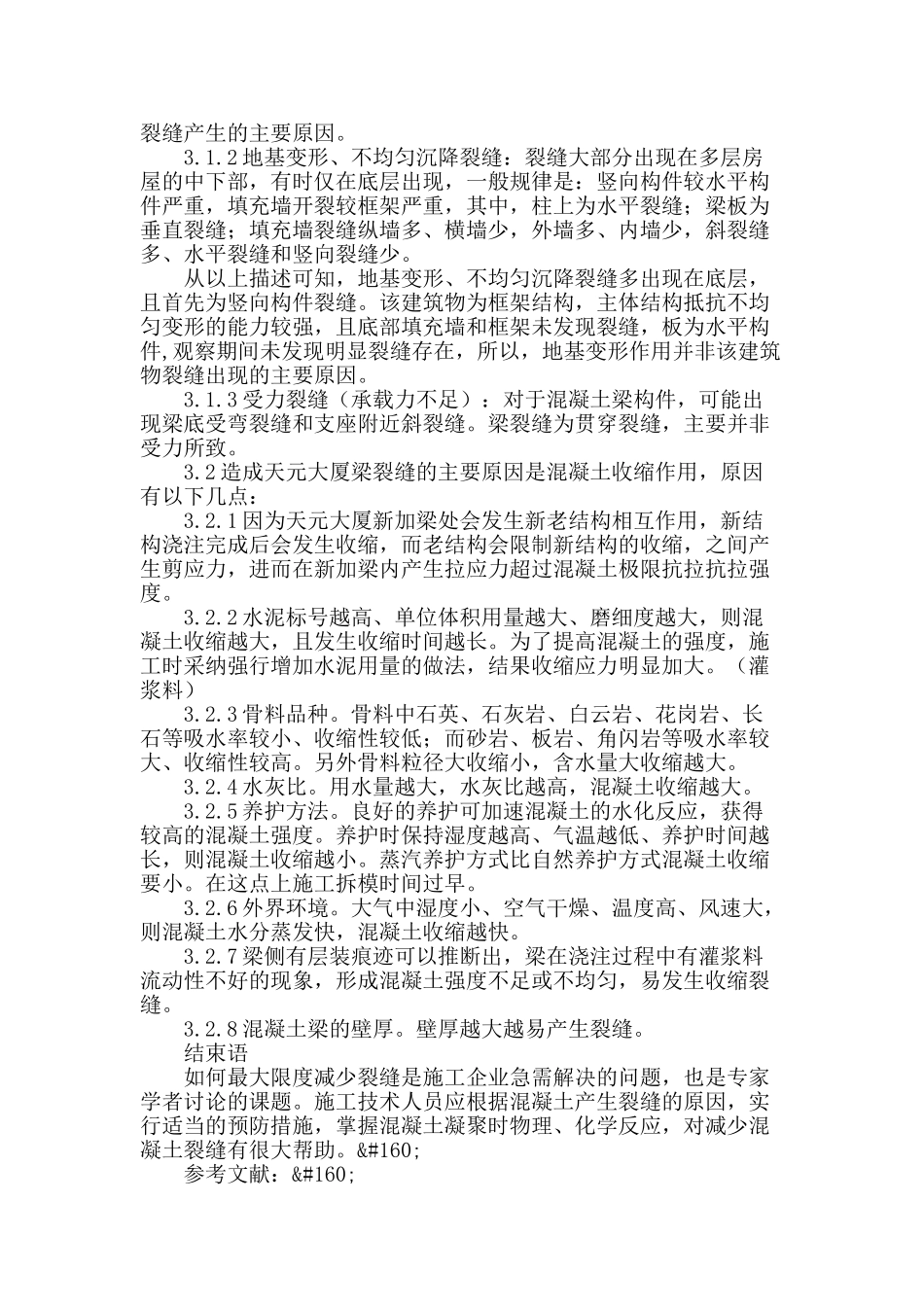

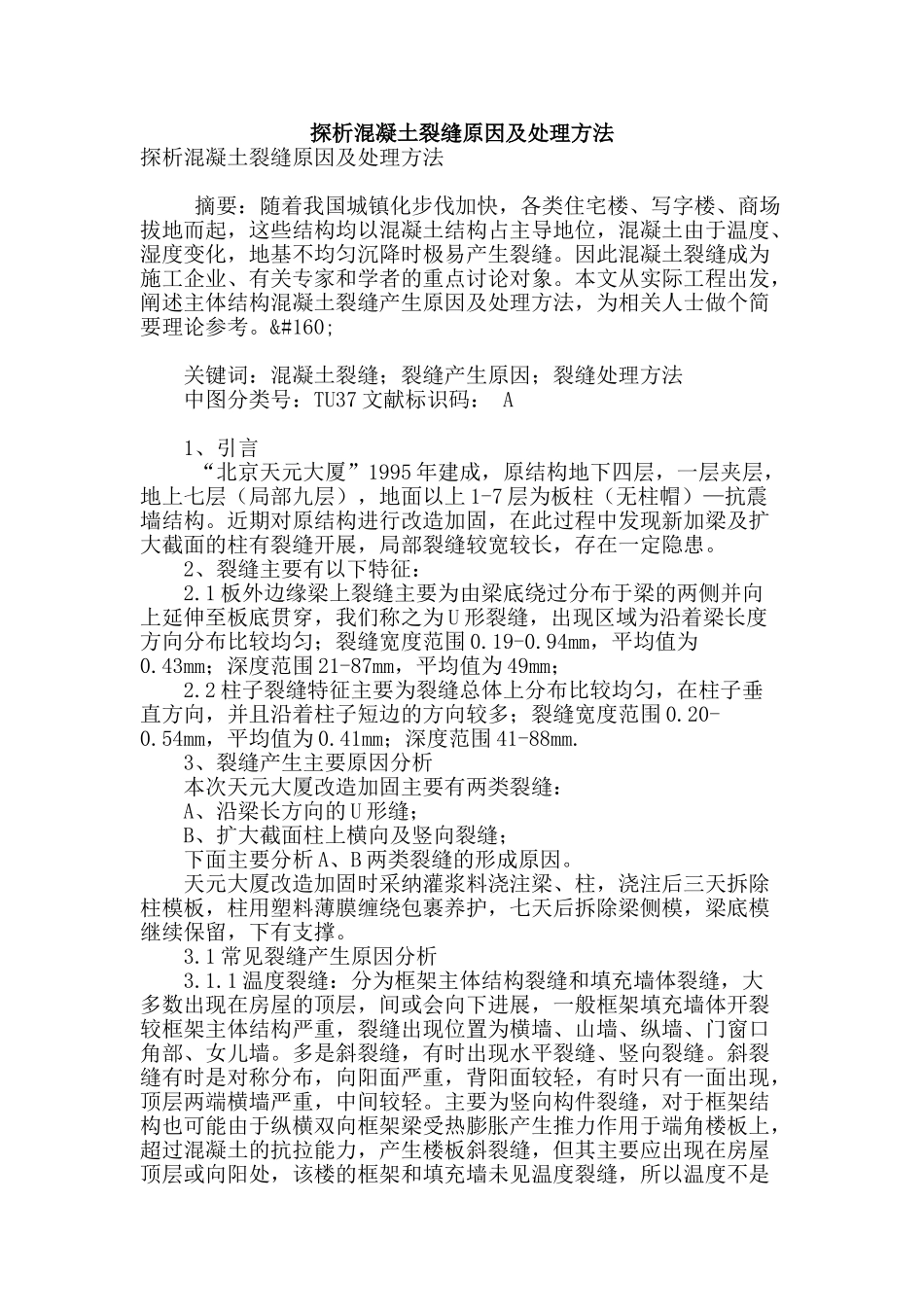

探析混凝土裂缝原因及处理方法探析混凝土裂缝原因及处理方法 摘要：随着我国城镇化步伐加快，各类住宅楼、写字楼、商场拔地而起，这些结构均以混凝土结构占主导地位，混凝土由于温度、湿度变化，地基不均匀沉降时极易产生裂缝。因此混凝土裂缝成为施工企业、有关专家和学者的重点讨论对象。本文从实际工程出发，阐述主体结构混凝土裂缝产生原因及处理方法，为相关人士做个简要理论参考。 关键词：混凝土裂缝；裂缝产生原因；裂缝处理方法 中图分类号：TU37 文献标识码： A 1、引言 “北京天元大厦”1995 年建成，原结构地下四层，一层夹层，地上七层（局部九层），地面以上 1-7 层为板柱（无柱帽）—抗震墙结构。近期对原结构进行改造加固，在此过程中发现新加梁及扩大截面的柱有裂缝开展，局部裂缝较宽较长，存在一定隐患。 2、裂缝主要有以下特征： 2.1 板外边缘梁上裂缝主要为由梁底绕过分布于梁的两侧并向上延伸至板底贯穿，我们称之为 U 形裂缝，出现区域为沿着梁长度方向分布比较均匀；裂缝宽度范围 0.19-0.94mm，平均值为0.43mm；深度范围 21-87mm，平均值为 49mm； 2.2 柱子裂缝特征主要为裂缝总体上分布比较均匀，在柱子垂直方向，并且沿着柱子短边的方向较多；裂缝宽度范围 0.20-0.54mm，平均值为 0.41mm；深度范围 41-88mm. 3、裂缝产生主要原因分析 本次天元大厦改造加固主要有两类裂缝： A、沿梁长方向的 U 形缝； B、扩大截面柱上横向及竖向裂缝； 下面主要分析 A、B 两类裂缝的形成原因。 天元大厦改造加固时采纳灌浆料浇注梁、柱，浇注后三天拆除柱模板，柱用塑料薄膜缠绕包裹养护，七天后拆除梁侧模，梁底模继续保留，下有支撑。 3.1 常见裂缝产生原因分析 3.1.1 温度裂缝：分为框架主体结构裂缝和填充墙体裂缝，大多数出现在房屋的顶层，间或会向下进展，一般框架填充墙体开裂较框架主体结构严重，裂缝出现位置为横墙、山墙、纵墙、门窗口角部、女儿墙。多是斜裂缝，有时出现水平裂缝、竖向裂缝。斜裂缝有时是对称分布，向阳面严重，背阳面较轻，有时只有一面出现，顶层两端横墙严重，中间较轻。主要为竖向构件裂缝，对于框架结构也可能由于纵横双向框架梁受热膨胀产生推力作用于端角楼板上，超过混凝土的抗拉能力，产生楼板斜裂缝，但其主要应出现在房屋顶层或向阳处，该楼的框架和填充墙未见温度裂缝，所以温度不是裂缝产生的主要原因。 3.1.2 地基变形、不均匀沉降裂缝：裂缝大...
