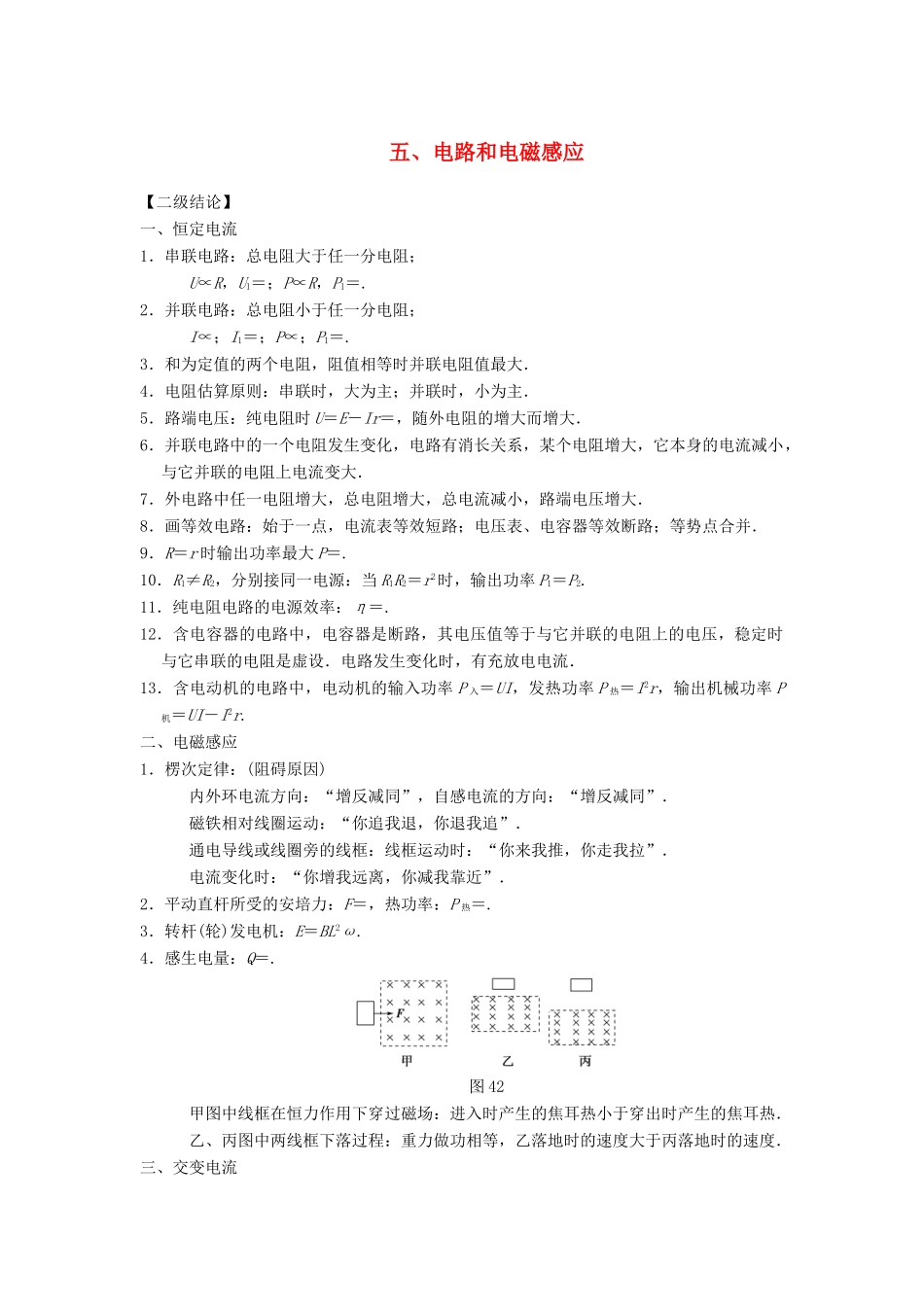

五、电路和电磁感应【二级结论】一、恒定电流1．串联电路：总电阻大于任一分电阻；U∝R，U1＝；P∝R，P1＝.2．并联电路：总电阻小于任一分电阻；I∝；I1＝；P∝；P1＝.3．和为定值的两个电阻，阻值相等时并联电阻值最大．4．电阻估算原则：串联时，大为主；并联时，小为主．5．路端电压：纯电阻时 U＝E－Ir＝，随外电阻的增大而增大．6．并联电路中的一个电阻发生变化，电路有消长关系，某个电阻增大，它本身的电流减小，与它并联的电阻上电流变大．7．外电路中任一电阻增大，总电阻增大，总电流减小，路端电压增大．8．画等效电路：始于一点，电流表等效短路；电压表、电容器等效断路；等势点合并．9．R＝r 时输出功率最大 P＝.10．R1≠R2，分别接同一电源：当 R1R2＝r2时，输出功率 P1＝P2.11．纯电阻电路的电源效率：η＝.12．含电容器的电路中，电容器是断路，其电压值等于与它并联的电阻上的电压，稳定时与它串联的电阻是虚设．电路发生变化时，有充放电电流．13．含电动机的电路中，电动机的输入功率 P 入＝UI，发热功率 P 热＝I2r，输出机械功率 P机＝UI－I2r.二、电磁感应1．楞次定律：(阻碍原因)内外环电流方向：“增反减同”，自感电流的方向：“增反减同”．磁铁相对线圈运动：“你追我退，你退我追”．通电导线或线圈旁的线框：线框运动时：“你来我推，你走我拉”．电流变化时：“你增我远离，你减我靠近”．2．平动直杆所受的安培力：F＝，热功率：P 热＝.3．转杆(轮)发电机：E＝BL2ω.4．感生电量：Q＝.图 42甲图中线框在恒力作用下穿过磁场：进入时产生的焦耳热小于穿出时产生的焦耳热．乙、丙图中两线框下落过程：重力做功相等，乙落地时的速度大于丙落地时的速度．三、交变电流1．中性面垂直磁场方向，Φ 与 e 为互余关系，此消彼长．2．线圈从中性面开始转动：e＝nBSωsin ωt＝emsin ωt安培力：F＝nBImLsin ωt3．线圈从平行磁场方向开始转动：e＝nBSωcos ωt＝emcos ωt安培力：F＝nBImLcos ωt4．正弦交流电的有效值：I2RT＝一个周期内产生的总热量．5．变压器原线圈相当于电动机；副线圈相当于发电机．6．理想变压器原、副线圈相同的量：，T，f，，P 入＝P 出．【保温训练】1．(多选)在如图 43 所示的电路中，小灯泡的额定功率和额定电压分别为 0.4 W、2 V，电源的电动势为 3 V，电源的内阻为 r 且不能忽略，先将单刀双掷开关扳到 a，调节电阻箱，当小灯泡正常发光时，电阻箱的阻值 R...
