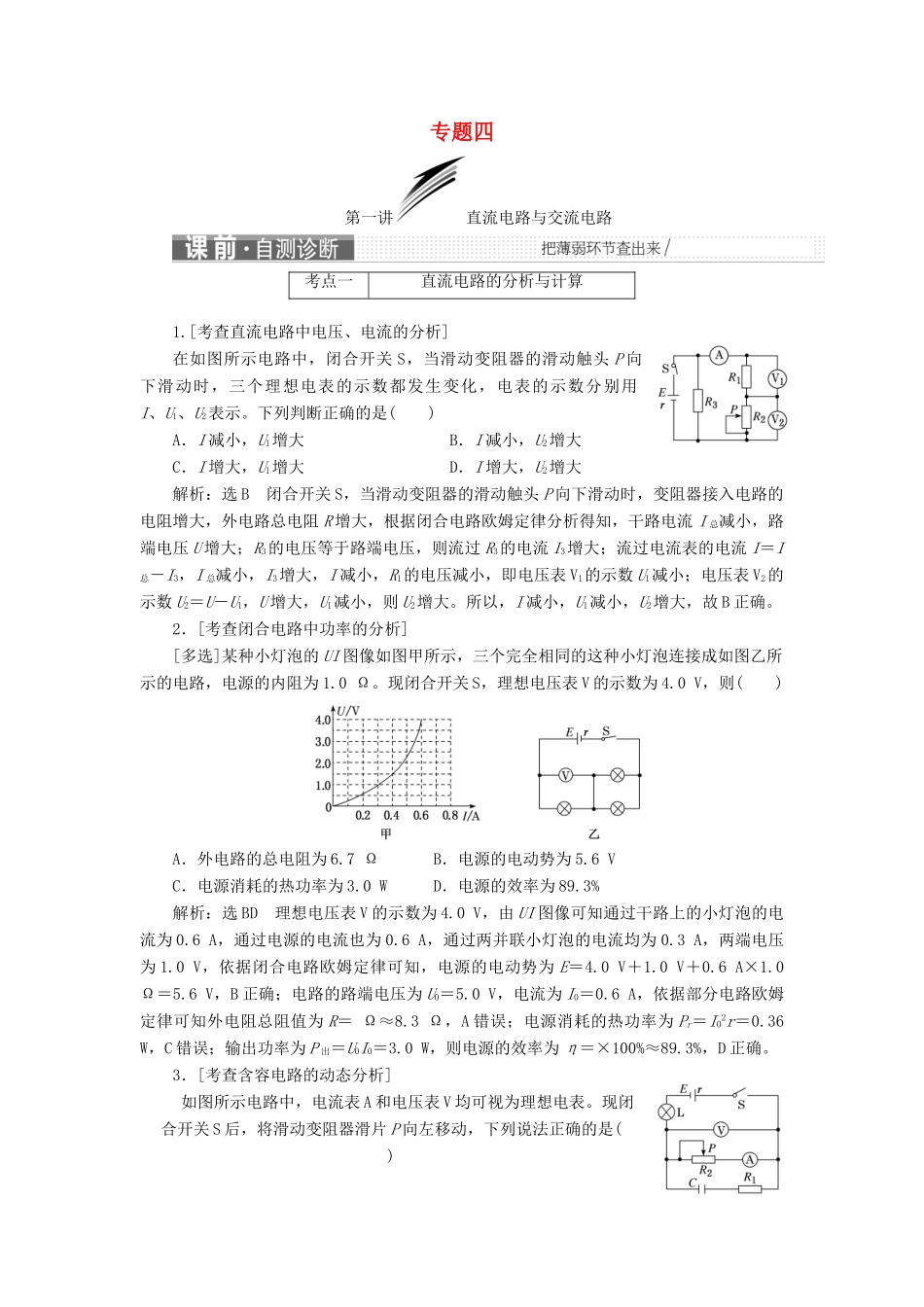

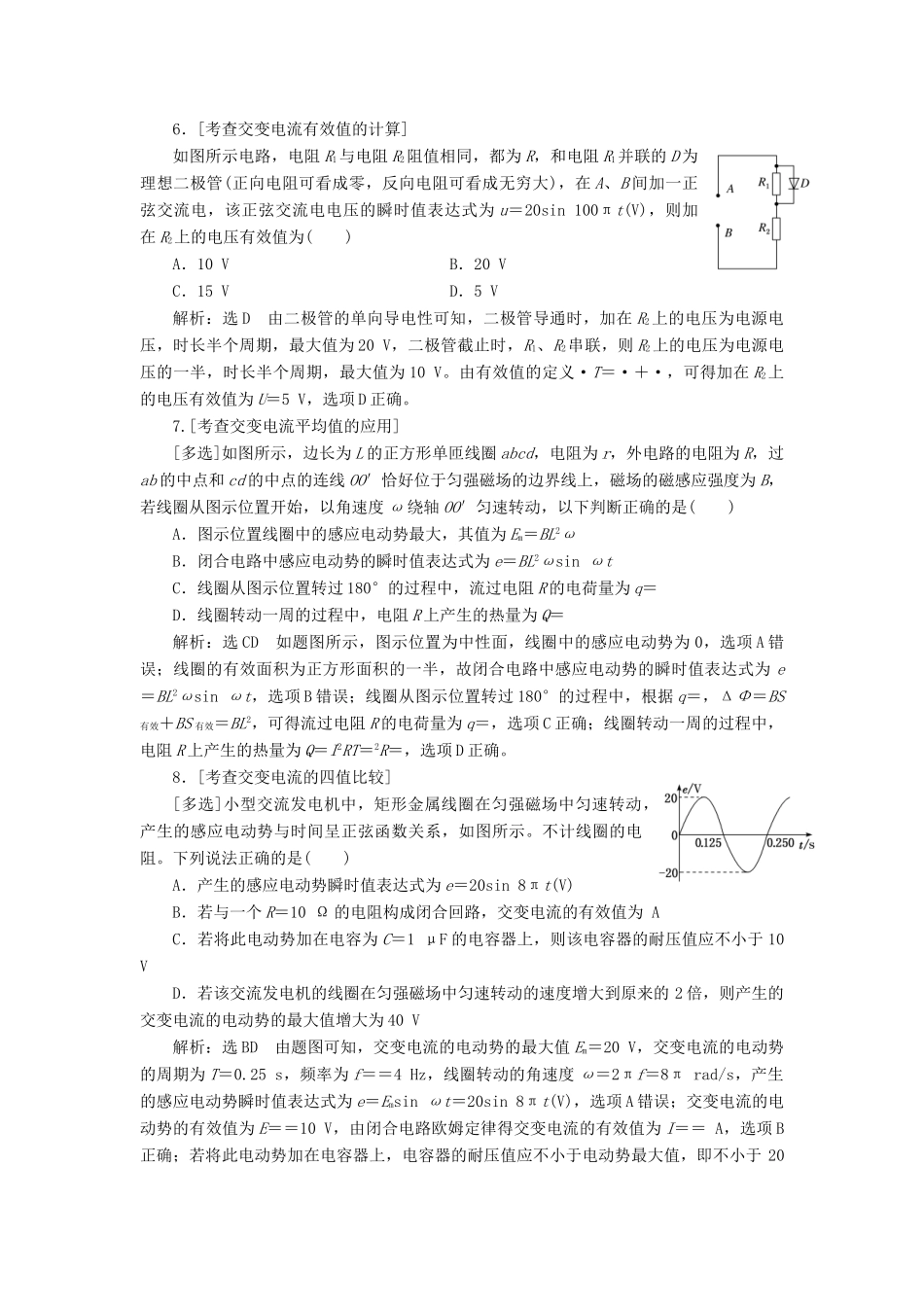

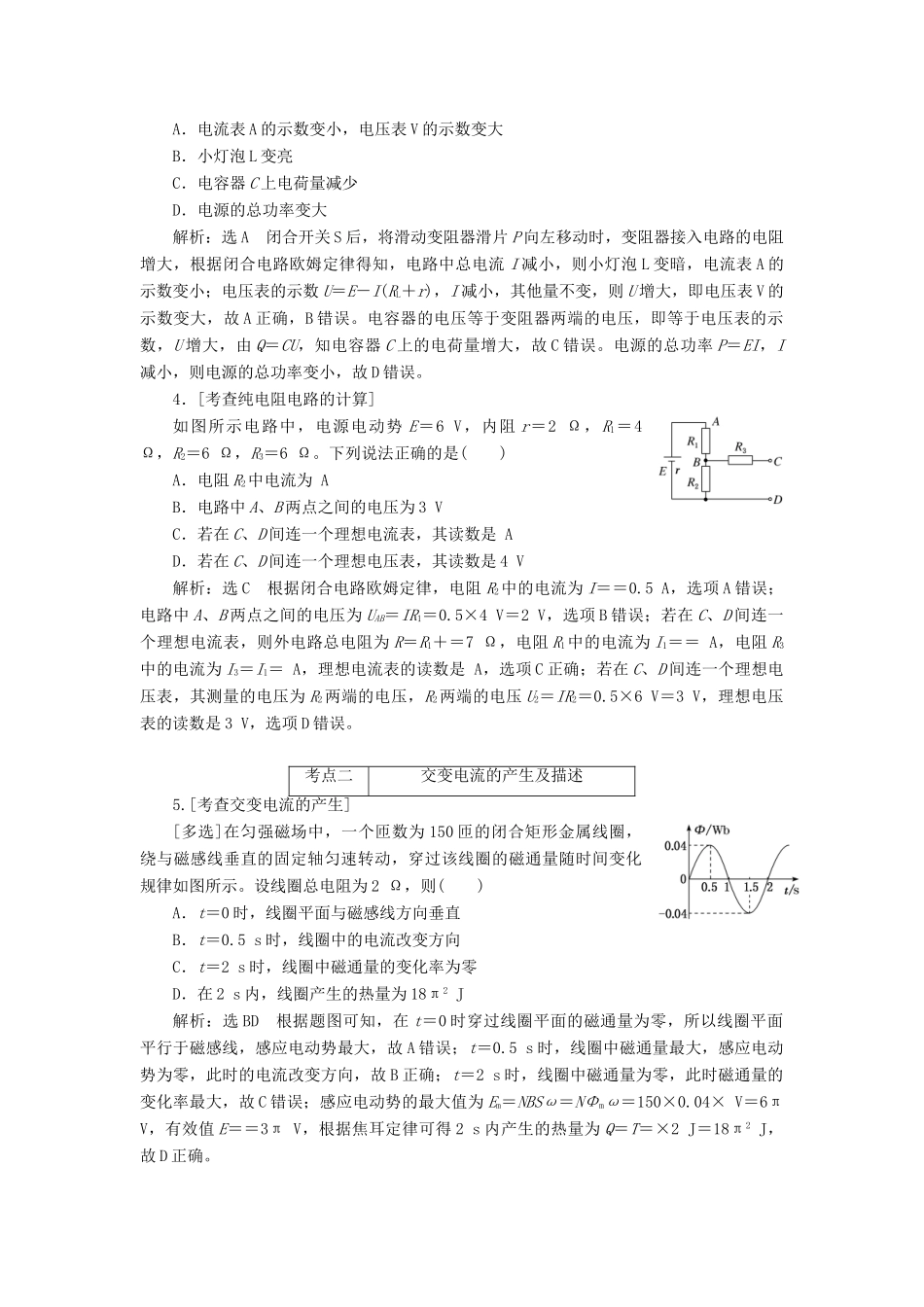

专题四 第一讲直流电路与交流电路考点一直流电路的分析与计算1.[考查直流电路中电压、电流的分析]在如图所示电路中，闭合开关 S，当滑动变阻器的滑动触头 P 向下滑动时，三个理想电表的示数都发生变化，电表的示数分别用I、U1、U2表示。下列判断正确的是( )A．I 减小，U1增大 B．I 减小，U2增大C．I 增大，U1增大 D．I 增大，U2增大解析：选 B 闭合开关 S，当滑动变阻器的滑动触头 P 向下滑动时，变阻器接入电路的电阻增大，外电路总电阻 R 增大，根据闭合电路欧姆定律分析得知，干路电流 I 总减小，路端电压 U 增大；R3的电压等于路端电压，则流过 R3的电流 I3增大；流过电流表的电流 I＝I总－I3，I 总减小，I3增大，I 减小，R1的电压减小，即电压表 V1的示数 U1减小；电压表 V2的示数 U2＝U－U1，U 增大，U1减小，则 U2增大。所以，I 减小，U1减小，U2增大，故 B 正确。2．[考查闭合电路中功率的分析][多选]某种小灯泡的 UI 图像如图甲所示，三个完全相同的这种小灯泡连接成如图乙所示的电路，电源的内阻为 1.0 Ω。现闭合开关 S，理想电压表 V 的示数为 4.0 V，则( )A．外电路的总电阻为 6.7 ΩB．电源的电动势为 5.6 VC．电源消耗的热功率为 3.0 WD．电源的效率为 89.3%解析：选 BD 理想电压表 V 的示数为 4.0 V，由 UI 图像可知通过干路上的小灯泡的电流为 0.6 A，通过电源的电流也为 0.6 A，通过两并联小灯泡的电流均为 0.3 A，两端电压为 1.0 V，依据闭合电路欧姆定律可知，电源的电动势为 E＝4.0 V＋1.0 V＋0.6 A×1.0 Ω＝5.6 V，B 正确；电路的路端电压为 U0＝5.0 V，电流为 I0＝0.6 A，依据部分电路欧姆定律可知外电阻总阻值为 R＝ Ω≈8.3 Ω，A 错误；电源消耗的热功率为 Pr＝I02r＝0.36 W，C 错误；输出功率为 P 出＝U0I0＝3.0 W，则电源的效率为 η＝×100%≈89.3%，D 正确。3．[考查含容电路的动态分析]如图所示电路中，电流表 A 和电压表 V 均可视为理想电表。现闭合开关 S 后，将滑动变阻器滑片 P 向左移动，下列说法正确的是( )A．电流表 A 的示数变小，电压表 V 的示数变大B．小灯泡 L 变亮C．电容器 C 上电荷量减少D．电源的总功率变大解析：选 A 闭合开关 S 后，将滑动变阻器滑片 P 向左移动时，变阻器接入电路的电阻增大，根据闭合电路欧姆定律得知，电路中总电流 I 减小，则小灯泡 L 变暗，电流...
