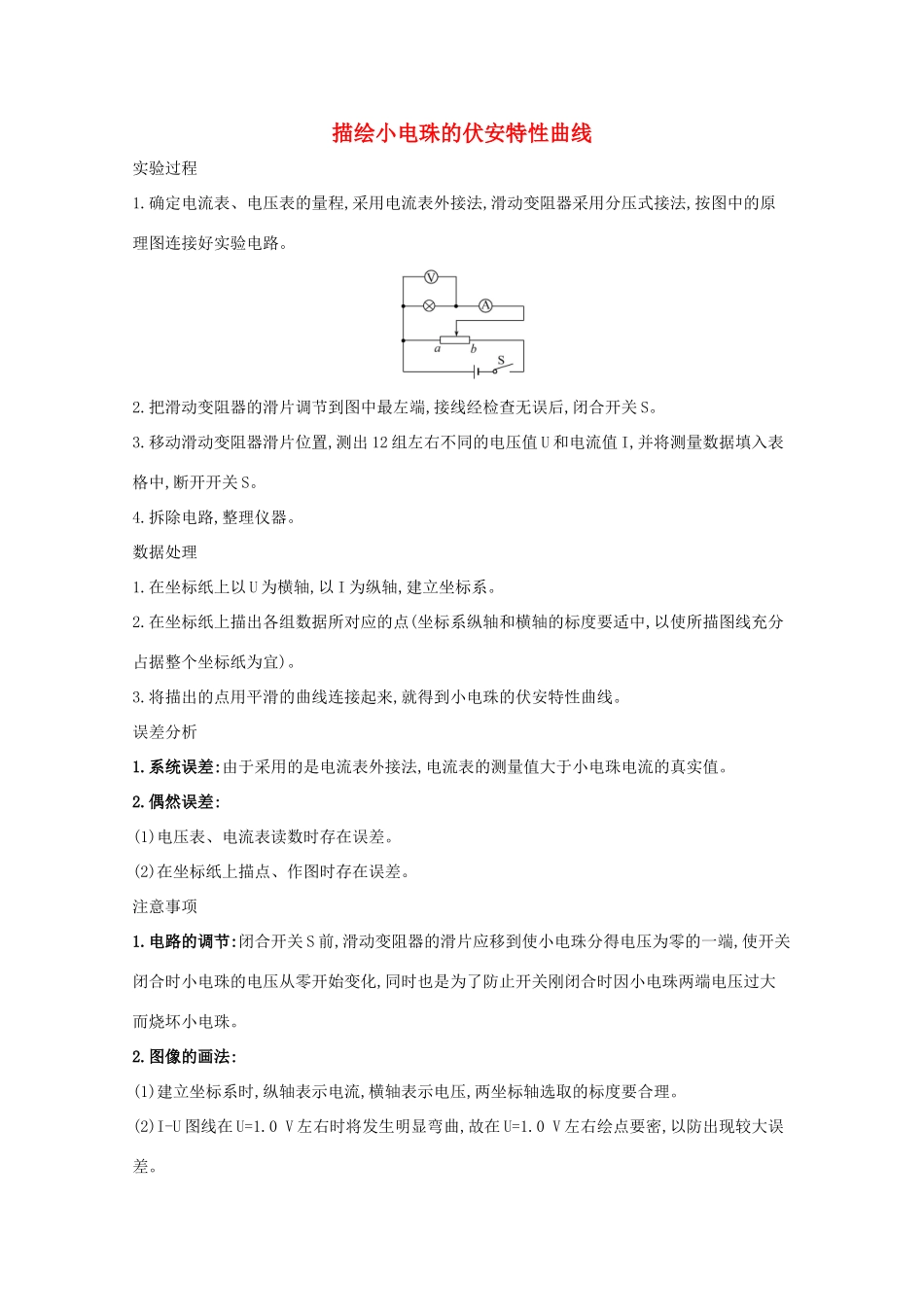

描绘小电珠的伏安特性曲线实验过程1.确定电流表、电压表的量程,采用电流表外接法,滑动变阻器采用分压式接法,按图中的原理图连接好实验电路。2.把滑动变阻器的滑片调节到图中最左端,接线经检查无误后,闭合开关 S。3.移动滑动变阻器滑片位置,测出 12 组左右不同的电压值 U 和电流值 I,并将测量数据填入表格中,断开开关 S。4.拆除电路,整理仪器。数据处理1.在坐标纸上以 U 为横轴,以 I 为纵轴,建立坐标系。2.在坐标纸上描出各组数据所对应的点(坐标系纵轴和横轴的标度要适中,以使所描图线充分占据整个坐标纸为宜)。3.将描出的点用平滑的曲线连接起来,就得到小电珠的伏安特性曲线。误差分析1.系统误差:由于采用的是电流表外接法,电流表的测量值大于小电珠电流的真实值。2.偶然误差:(1)电压表、电流表读数时存在误差。(2)在坐标纸上描点、作图时存在误差。注意事项1.电路的调节:闭合开关 S 前,滑动变阻器的滑片应移到使小电珠分得电压为零的一端,使开关闭合时小电珠的电压从零开始变化,同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏小电珠。2.图像的画法:(1)建立坐标系时,纵轴表示电流,横轴表示电压,两坐标轴选取的标度要合理。(2)I-U 图线在 U=1.0 V 左右时将发生明显弯曲,故在 U=1.0 V 左右绘点要密,以防出现较大误差。(3)误差较大的点要舍去,I-U 图线应是平滑曲线而非折线。3.当小电珠的电压接近额定值时要缓慢增加,到额定值记录 I 后马上断开开关。
