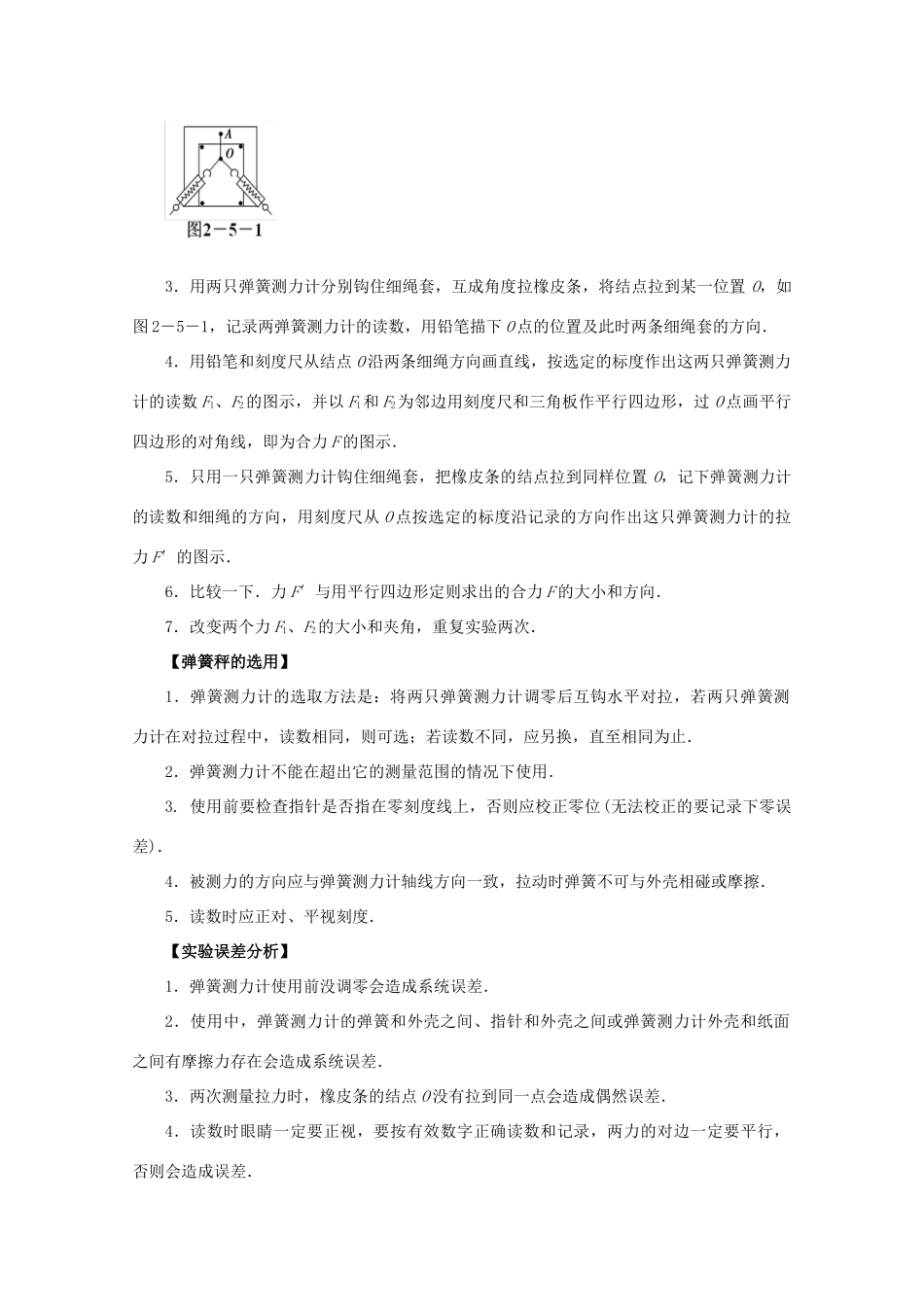

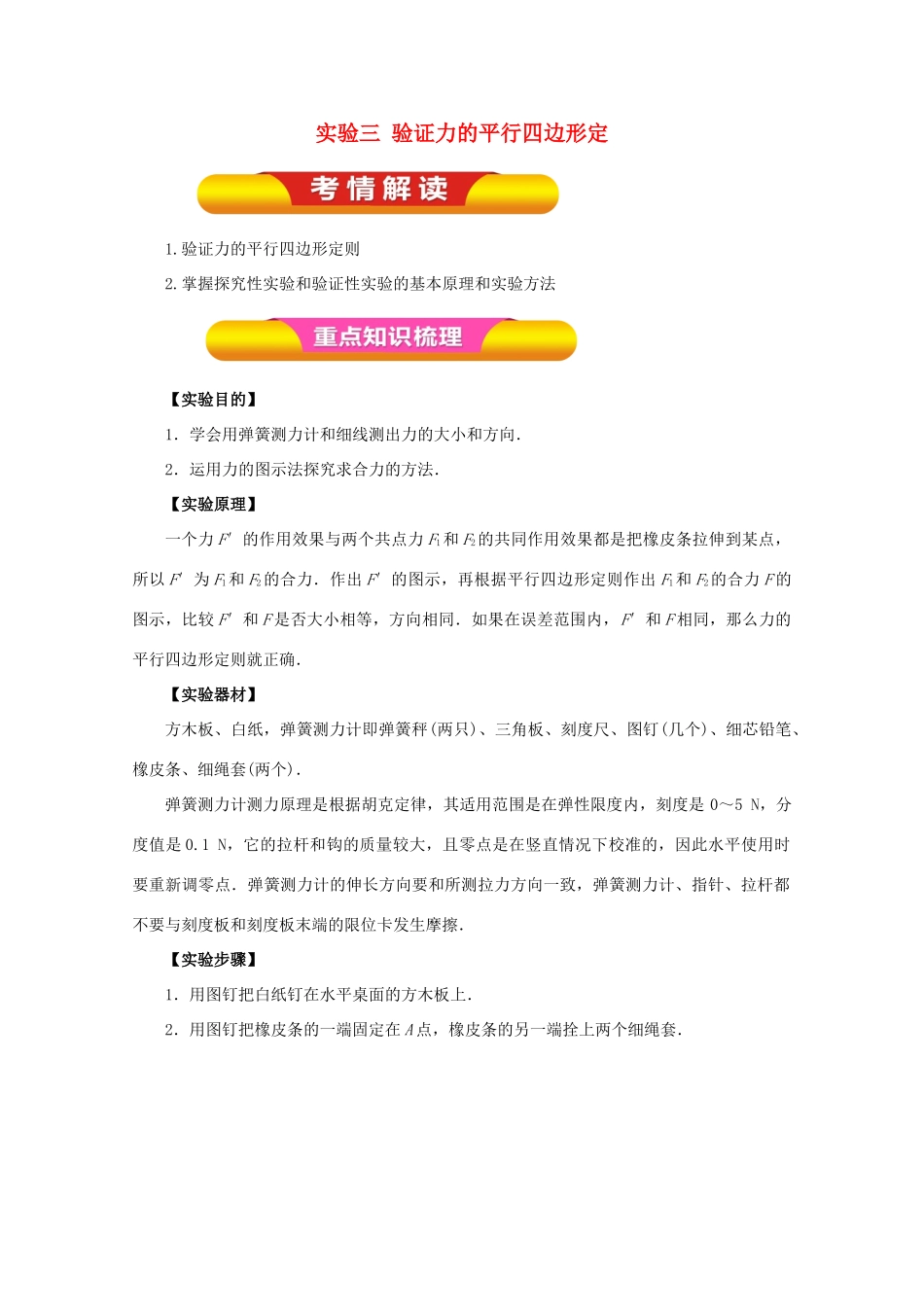

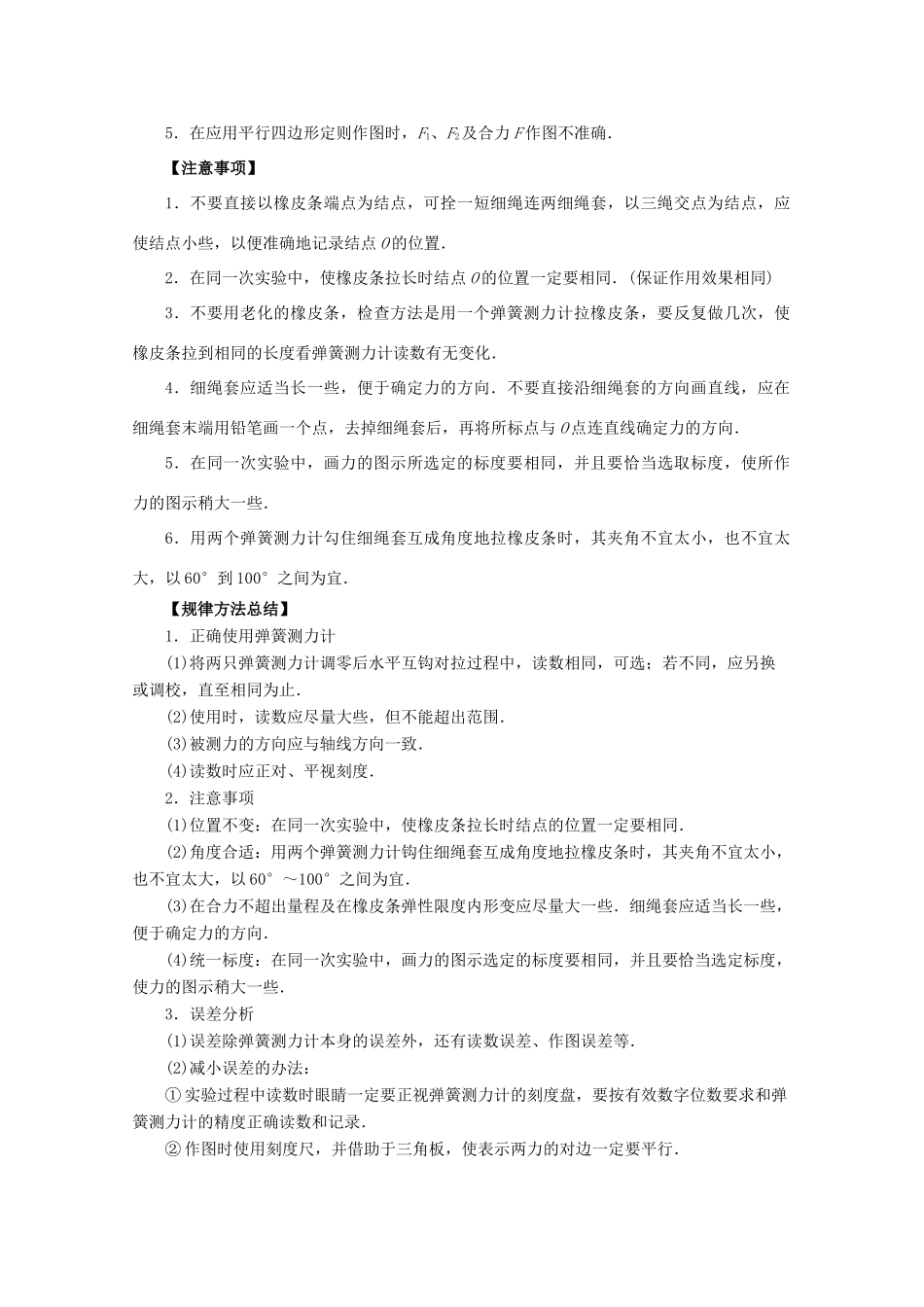

实验三 验证力的平行四边形定1.验证力的平行四边形定则2.掌握探究性实验和验证性实验的基本原理和实验方法 【实验目的】1．学会用弹簧测力计和细线测出力的大小和方向．2．运用力的图示法探究求合力的方法．【实验原理】一个力 F′的作用效果与两个共点力 F1和 F2的共同作用效果都是把橡皮条拉伸到某点，所以 F′为 F1和 F2的合力．作出 F′的图示，再根据平行四边形定则作出 F1和 F2的合力 F 的图示，比较 F′和 F 是否大小相等，方向相同．如果在误差范围内，F′和 F 相同，那么力的平行四边形定则就正确．【实验器材】方木板、白纸，弹簧测力计即弹簧秤(两只)、三角板、刻度尺、图钉(几个)、细芯铅笔、橡皮条、细绳套(两个)．弹簧测力计测力原理是根据胡克定律，其适用范围是在弹性限度内，刻度是 0～5 N，分度值是 0.1 N，它的拉杆和钩的质量较大，且零点是在竖直情况下校准的，因此水平使用时要重新调零点．弹簧测力计的伸长方向要和所测拉力方向一致，弹簧测力计、指针、拉杆都不要与刻度板和刻度板末端的限位卡发生摩擦．【实验步骤】1．用图钉把白纸钉在水平桌面的方木板上．2．用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套．3．用两只弹簧测力计分别钩住细绳套，互成角度拉橡皮条，将结点拉到某一位置 O，如图 2－5－1，记录两弹簧测力计的读数，用铅笔描下 O 点的位置及此时两条细绳套的方向．4．用铅笔和刻度尺从结点 O 沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的读数 F1、F2的图示，并以 F1和 F2为邻边用刻度尺和三角板作平行四边形，过 O 点画平行四边形的对角线，即为合力 F 的图示．5．只用一只弹簧测力计钩住细绳套，把橡皮条的结点拉到同样位置 O，记下弹簧测力计的读数和细绳的方向，用刻度尺从 O 点按选定的标度沿记录的方向作出这只弹簧测力计的拉力 F′的图示．6．比较一下．力 F′与用平行四边形定则求出的合力 F 的大小和方向．7．改变两个力 F1、F2的大小和夹角，重复实验两次．【弹簧秤的选用】1．弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩水平对拉，若两只弹簧测力计在对拉过程中，读数相同，则可选；若读数不同，应另换，直至相同为止．2．弹簧测力计不能在超出它的测量范围的情况下使用．3. 使用前要检查指针是否指在零刻度线上，否则应校正零位(无法校正的要记录下零误差)．4．被测力的方向应与弹簧测力计轴线方向一致...
