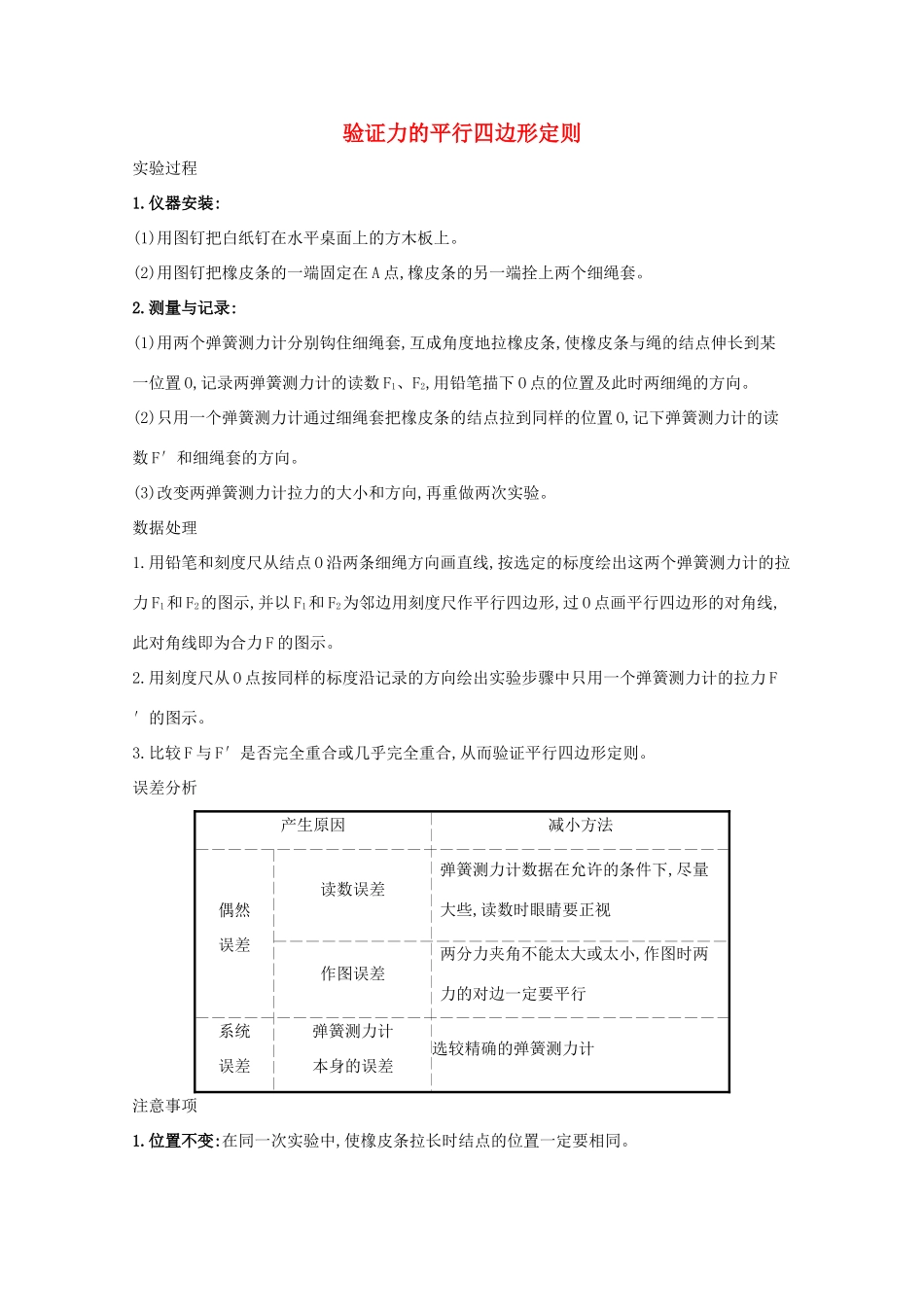

验证力的平行四边形定则实验过程1.仪器安装:(1)用图钉把白纸钉在水平桌面上的方木板上。(2)用图钉把橡皮条的一端固定在 A 点,橡皮条的另一端拴上两个细绳套。2.测量与记录:(1)用两个弹簧测力计分别钩住细绳套,互成角度地拉橡皮条,使橡皮条与绳的结点伸长到某一位置 O,记录两弹簧测力计的读数 F1、F2,用铅笔描下 O 点的位置及此时两细绳的方向。(2)只用一个弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置 O,记下弹簧测力计的读数 F′和细绳套的方向。(3)改变两弹簧测力计拉力的大小和方向,再重做两次实验。数据处理1.用铅笔和刻度尺从结点 O 沿两条细绳方向画直线,按选定的标度绘出这两个弹簧测力计的拉力 F1和 F2的图示,并以 F1和 F2为邻边用刻度尺作平行四边形,过 O 点画平行四边形的对角线,此对角线即为合力 F 的图示。2.用刻度尺从 O 点按同样的标度沿记录的方向绘出实验步骤中只用一个弹簧测力计的拉力 F′的图示。3.比较 F 与 F′是否完全重合或几乎完全重合,从而验证平行四边形定则。误差分析产生原因减小方法偶然误差读数误差弹簧测力计数据在允许的条件下,尽量大些,读数时眼睛要正视作图误差两分力夹角不能太大或太小,作图时两力的对边一定要平行系统误差弹簧测力计本身的误差选较精确的弹簧测力计注意事项1.位置不变:在同一次实验中,使橡皮条拉长时结点的位置一定要相同。2.角度合适:用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时,其夹角不宜太小,也不宜太大,以 60°～100°之间为宜。3.尽量减小误差: (1)在合力不超出量程及在橡皮条弹性限度内,形变应尽量大一些。(2)细绳套应适当长一些,便于确定力的方向。4.统一标度:在同一次实验中,画力的图示选定的标度要相同,并且要恰当选定标度,使力的图示稍大一些。
