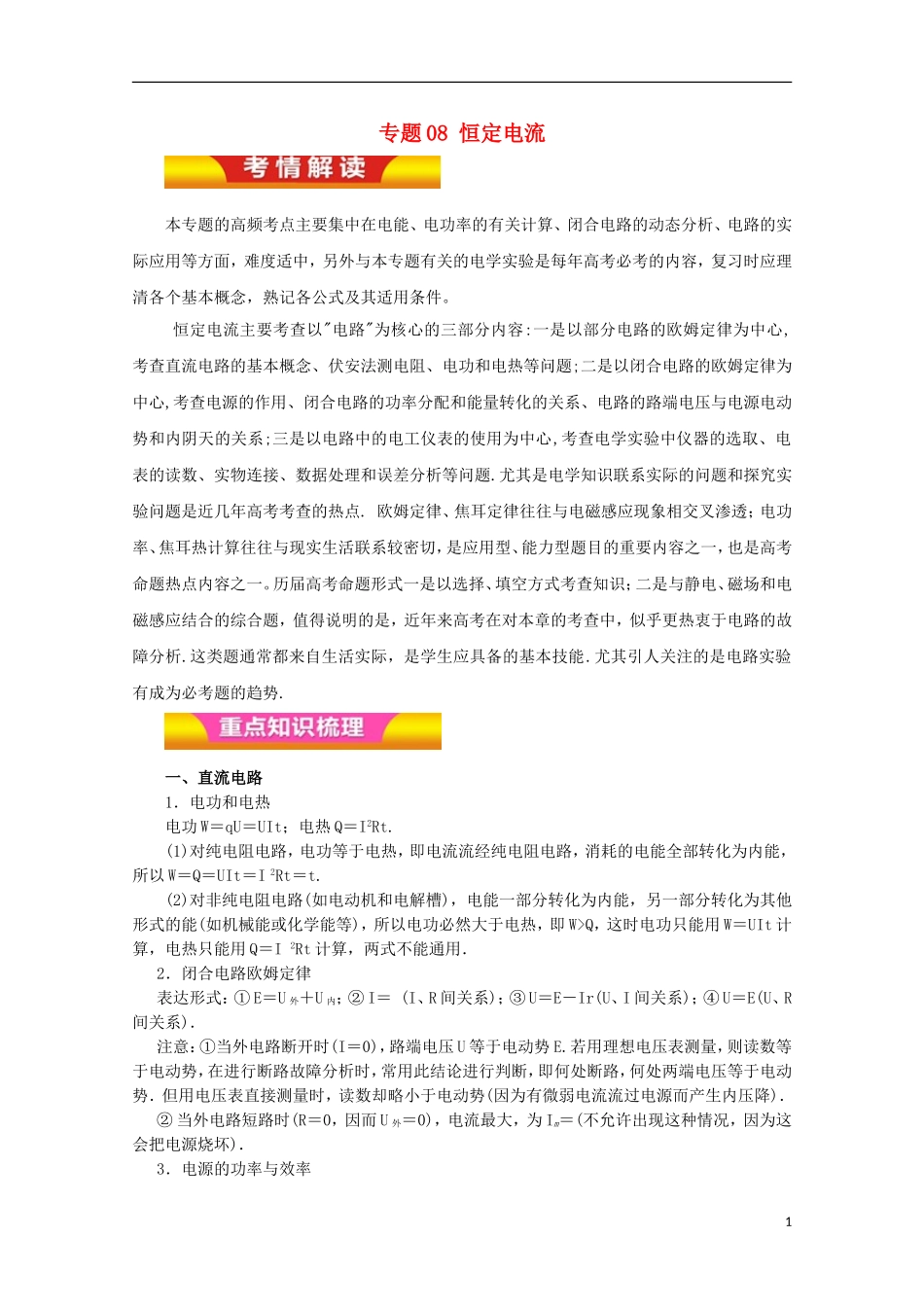

专题 08 恒定电流 本专题的高频考点主要集中在电能、电功率的有关计算、闭合电路的动态分析、电路的实际应用等方面，难度适中，另外与本专题有关的电学实验是每年高考必考的内容，复习时应理清各个基本概念，熟记各公式及其适用条件。 恒定电流主要考查以"电路"为核心的三部分内容:一是以部分电路的欧姆定律为中心,考查直流电路的基本概念、伏安法测电阻、电功和电热等问题;二是以闭合电路的欧姆定律为中心,考查电源的作用、闭合电路的功率分配和能量转化的关系、电路的路端电压与电源电动势和内阴天的关系;三是以电路中的电工仪表的使用为中心,考查电学实验中仪器的选取、电表的读数、实物连接、数据处理和误差分析等问题.尤其是电学知识联系实际的问题和探究实验问题是近几年高考考查的热点. 欧姆定律、焦耳定律往往与电磁感应现象相交叉渗透；电功率、焦耳热计算往往与现实生活联系较密切，是应用型、能力型题目的重要内容之一，也是高考命题热点内容之一。历届高考命题形式一是以选择、填空方式考查知识；二是与静电、磁场和电磁感应结合的综合题，值得说明的是，近年来高考在对本章的考查中，似乎更热衷于电路的故障分析.这类题通常都来自生活实际，是学生应具备的基本技能.尤其引人关注的是电路实验有成为必考题的趋势.一、直流电路1．电功和电热电功 W＝qU＝UIt；电热 Q＝I2Rt.(1)对纯电阻电路，电功等于电热，即电流流经纯电阻电路，消耗的电能全部转化为内能，所以 W＝Q＝UIt＝I 2Rt＝t.(2)对非纯电阻电路(如电动机和电解槽)，电能一部分转化为内能，另一部分转化为其他形式的能(如机械能或化学能等)，所以电功必然大于电热，即 W>Q，这时电功只能用 W＝UIt 计算，电热只能用 Q＝I 2Rt 计算，两式不能通用．2．闭合电路欧姆定律表达形式：① E＝U 外＋U 内；② I＝ (I、R 间关系)；③ U＝E－Ir(U、I 间关系)；④ U＝E(U、R间关系)．注意：①当外电路断开时(I＝0)，路端电压 U 等于电动势 E.若用理想电压表测量，则读数等于电动势，在进行断路故障分析时，常用此结论进行判断，即何处断路，何处两端电压等于电动势．但用电压表直接测量时，读数却略小于电动势(因为有微弱电流流过电源而产生内压降)．② 当外电路短路时(R＝0，因而 U 外＝0)，电流最大，为 Im＝(不允许出现这种情况，因为这会把电源烧坏)．3．电源的功率与效率1(1)电源的功率 P：也称电源的总功率，是电源将其他形式的能转化为电能的功率，...
