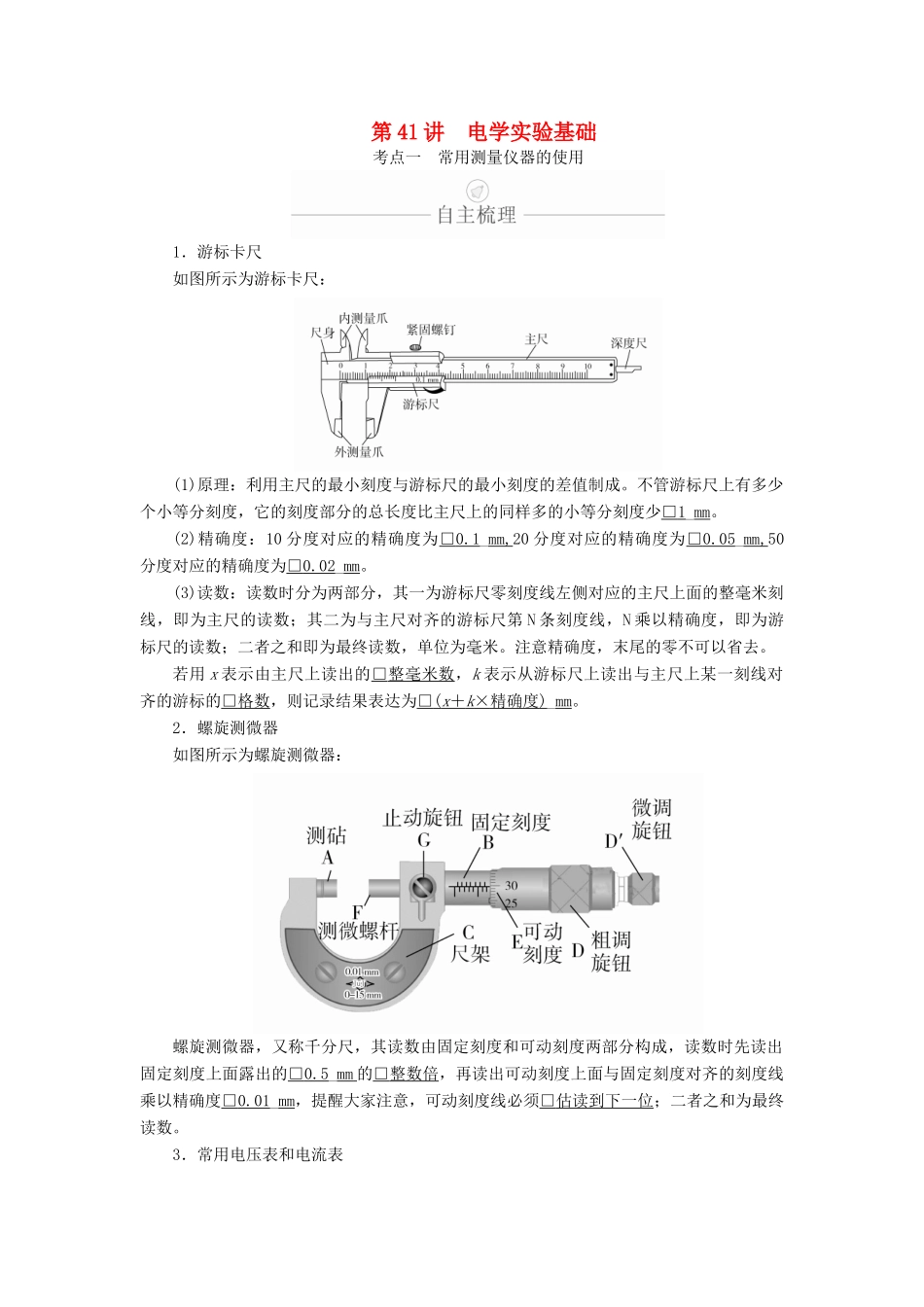

第 41 讲 电学实验基础考点一 常用测量仪器的使用1．游标卡尺如图所示为游标卡尺：(1)原理：利用主尺的最小刻度与游标尺的最小刻度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少□ 1 _mm。(2)精确度：10 分度对应的精确度为□ 0.1 _mm,20 分度对应的精确度为□ 0.05 _mm,50分度对应的精确度为□ 0.02 _mm。(3)读数：读数时分为两部分，其一为游标尺零刻度线左侧对应的主尺上面的整毫米刻线，即为主尺的读数；其二为与主尺对齐的游标尺第 N 条刻度线，N 乘以精确度，即为游标尺的读数；二者之和即为最终读数，单位为毫米。注意精确度，末尾的零不可以省去。若用 x 表示由主尺上读出的□ 整毫米数 ，k 表示从游标尺上读出与主尺上某一刻线对齐的游标的□ 格数 ，则记录结果表达为□ ( x ＋ k × 精确度 ) _mm。2．螺旋测微器如图所示为螺旋测微器：螺旋测微器，又称千分尺，其读数由固定刻度和可动刻度两部分构成，读数时先读出固定刻度上面露出的□ 0.5 _mm 的□ 整数倍 ，再读出可动刻度上面与固定刻度对齐的刻度线乘以精确度□ 0.01 _mm，提醒大家注意，可动刻度线必须□ 估读到下一位 ；二者之和为最终读数。3．常用电压表和电流表(1)两种电表的使用技巧① 机械零点的调整：在不通电时，指针应指在零刻度线的位置。② 选择适当量程：估算电路中的电流或电压，指针应偏转到满刻度的以上。若无法估算电路中的电流和电压，则应先选用较大的量程，再逐步减小量程。③ 正确接入电路：电流表应串联在电路中，电压表应并联在电路中，两种表都应使电流从正接线柱流入，从负接线柱流出。(2)电流表和电压表的读数① 若刻度盘上每一小格为：1,0.1,0.001…时，需估读到最小刻度值的下一位。② 若刻度盘上每一小格为：0.2,0.02,0.5,0.05…时，只需估读到最小刻度值的位数。1．(1)如图甲、乙所示的两把游标卡尺，它们的游标尺分别为 10 等分、20 等分，则读数依次为________ mm、________ mm。(2)使用螺旋测微器测量金属丝的直径，示数如图丙所示，则金属丝的直径是________mm。答案 (1)17.5'23.35(2)2.140(2.139～2.141 均正确)解析 (1)题图甲读数：整毫米是 17，不足 1 毫米数是 5×0.1 mm＝0.5 mm，最后结果是 17 mm＋0.5 mm＝17.5 mm。题图乙读数：整毫米是 23，不足 1 毫米数是 7×0.05 mm＝0.35 mm，最后结果是 23 mm＋0.3...
