高考物理一轮复习 专题 闭合电路的欧姆定律导学案2-人教版高三全册物理学案

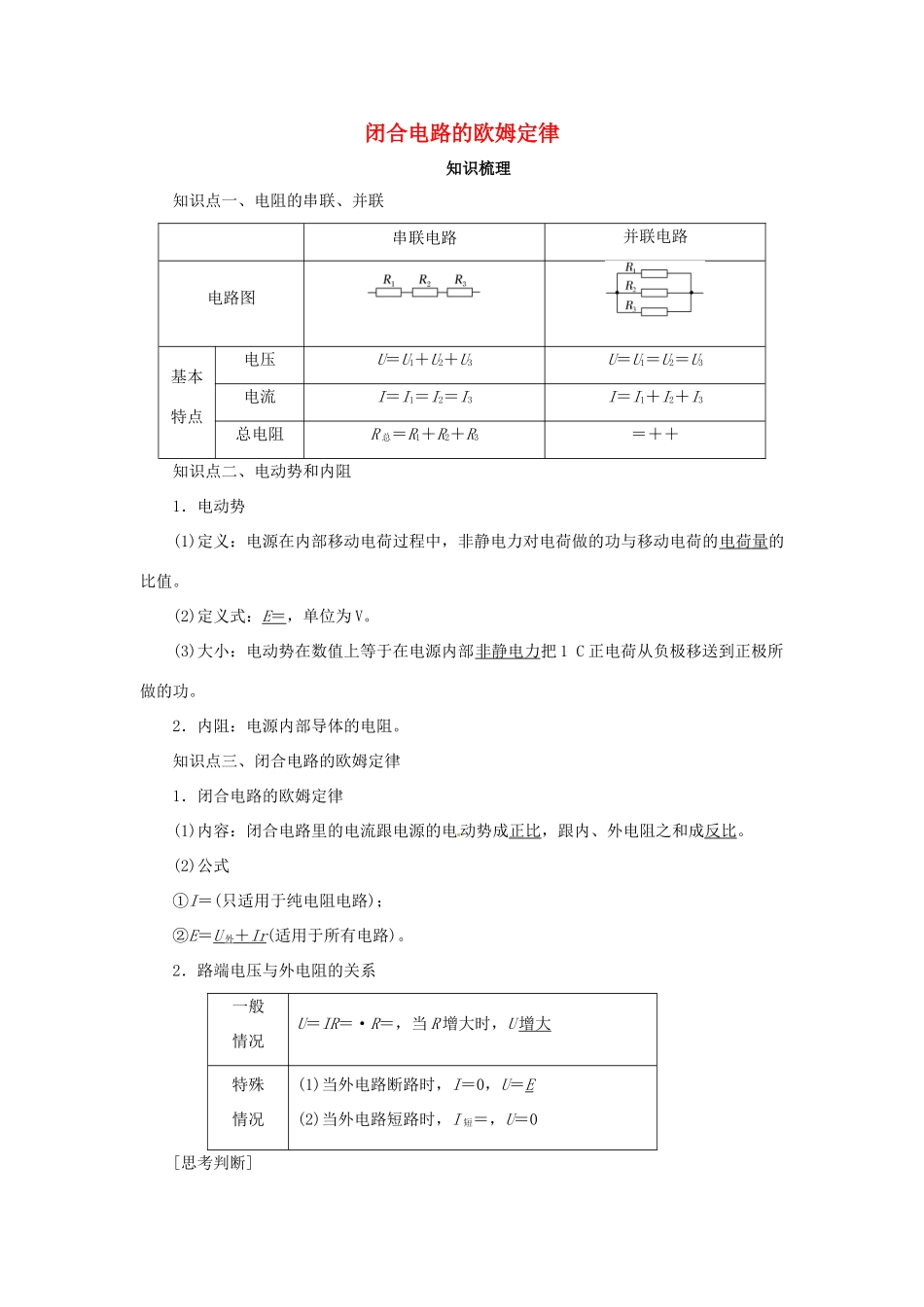

闭合电路的欧姆定律知识梳理知识点一、电阻的串联、并联串联电路并联电路电路图基本特点电压U＝U1＋U2＋U3U＝U1＝U2＝U3电流I＝I1＝I2＝I3I＝I1＋I2＋I3总电阻R 总＝R1＋R2＋R3＝＋＋知识点二、电动势和内阻1．电动势(1)定义：电源在内部移动电荷过程中，非静电力对电荷做的功与移动电荷的电荷量的比值。(2)定义式：E ＝ ，单位为 V。(3)大小：电动势在数值上等于在电源内部非静电力把 1 C 正电荷从负极移送到正极所做的功。2．内阻：电源内部导体的电阻。知识点三、闭合电路的欧姆定律1．闭合电路的欧姆定律(1)内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。(2)公式①I＝(只适用于纯电阻电路)；②E＝U 外＋ Ir (适用于所有电路)。2．路端电压与外电阻的关系一般情况U＝IR＝·R＝，当 R 增大时，U 增大特殊情况(1)当外电路断路时，I＝0，U＝E(2)当外电路短路时，I 短＝，U＝0[思考判断](1)电动势的大小反映了电源把电能转化为其他形式的能的本领强弱。( )(2)电动势由电源中非静电力的特性决定，与电源的 体积无关，与外电路无关。( )(3)电动势等于电源的路端电压。( )(4)电路中某电阻增大，该电阻的功率一定增大。( )(5)闭合电路中外电阻越大，路端电压越大。( )(6)在闭合电路中，外电阻越大，电源的输出功率越大。( )(7)电源的输出功率越大，电源的效率越高。( )答案 (1)× (2)√ (3)× (4)× (5)√ (6)× (7)×考点精练考点一 电路的动态变化分析1．判定总电阻变化情况的规律(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)。(2)若开关 的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小。(3)在如图 1 所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段 R 并与用电器并联，另一段 R 串与并联部分串联。A、B 两端的总电阻与 R 串的变化趋势一致。图 12．电路动态分析的常用“两法”(1)程序判断法：遵循“局部→整体→部分”的思路，按以下步骤分析：(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论。对应训练1．[电压表、电流表示数变化问题](多选)如图 2 所示，图中的四个电表均为理想电表，当滑动变阻器滑片 P 向右端移动时，下面说法中正确的是( )图 2A．电压表 V1的读数减小，电流表 A1的读数增大B．电压表 V1的读数...
