高考物理一轮复习 专题 变压器 远距离输电导学案2-人教版高三全册物理学案

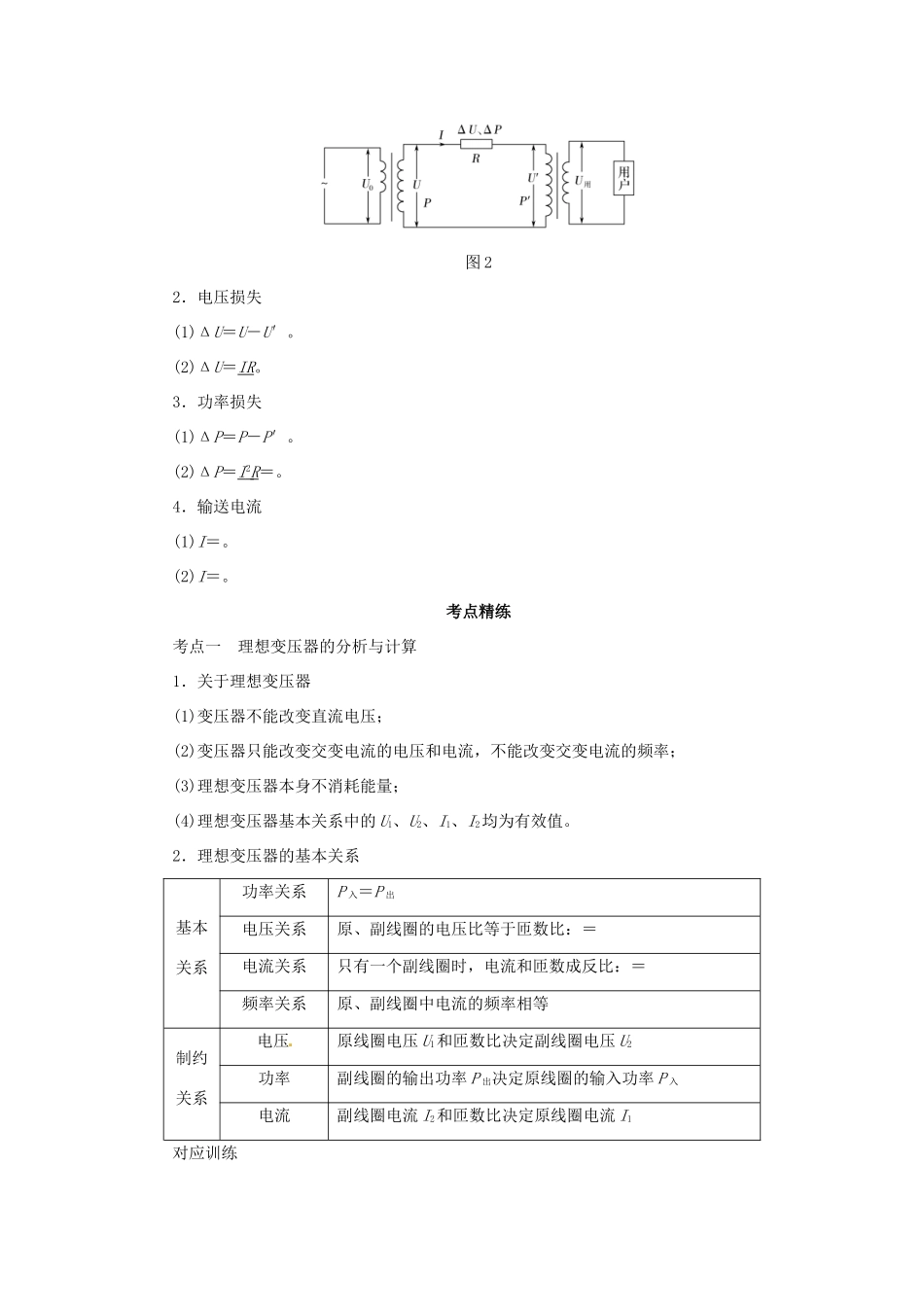

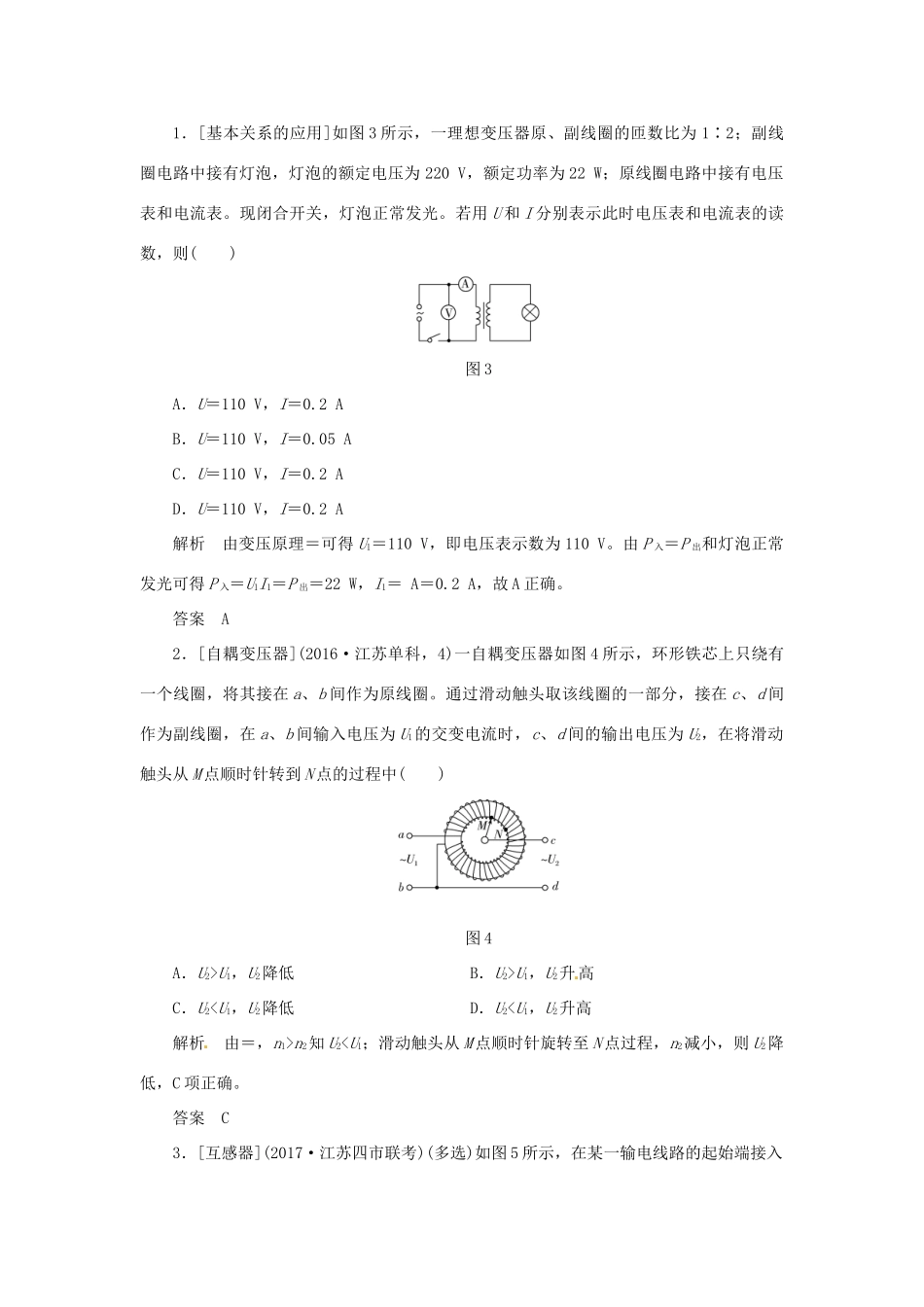

变压器 远距离输电知识梳理知识点一、理想变压器1．构造和原理(1)构造：如图 1 所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。图 1(2)原理：电磁感应的互感现象。2．基本关系式(1)功率关系：P 入＝ P 出。(2)电压关系：＝。有多个副线圈时＝＝＝…。(3)电流关系：只有一个副线圈时＝。由 P 入＝P 出及 P＝UI 推出有多个副线圈时，U1I1＝U2I2＋ U 3I3＋…＋ U nIn。3．几种常用的变压器(1)自耦变压器——调压变压器，如图 A、B 所示。(2)互感器知识点二、远距离输电1．输电过程(如图 2 所示)：图 22．电压损失(1)ΔU＝U－U′。(2)ΔU＝IR。3．功率损失(1)ΔP＝P－P′。(2)ΔP＝I 2 R ＝。4．输送电流(1)I＝。(2)I＝。考点精练考点一 理想变压器的分析与计算1．关于理想变压器(1)变压器不能改变直流电压；(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率；(3)理想变压器本身不消耗能量；(4)理想变压器基本关系中的 U1、U2、I1、I2均为有效值。2．理想变压器的基本关系基本关系功率关系P 入＝P 出电压关系原、副线圈的电压比等于匝数比：＝电流关系只有一个副线圈时，电流和匝数成反比：＝频率关系原、副线圈中电流的频率相等制约关系电压原线圈电压 U1和匝数比决定副线圈电压 U2功率副线圈的输出功率 P 出决定原线圈的输入功率 P 入电流副线圈电流 I2和匝数比决定原线圈电流 I1对应训练1．[基本关系的应用]如图 3 所示，一理想变压器原、副线圈的匝数比为 1∶2；副线圈电路中接有灯泡，灯泡的额定电压为 220 V，额定功率为 22 W；原线圈电路中接有电压表和电流表。现闭合开关，灯泡正常发光。若用 U 和 I 分别表示此时电压表和电流表的读数，则( )图 3A．U＝110 V，I＝0.2 A B．U＝110 V，I＝0.05 AC．U＝110 V，I＝0.2 A D．U＝110 V，I＝0.2 A解析 由变压原理＝可得 U1＝110 V，即电压表示数为 110 V。由 P 入＝P 出和灯泡正常发光可得 P 入＝U1I1＝P 出＝22 W，I1＝ A＝0.2 A，故 A 正确。答案 A2．[自耦变压器](2016·江苏单科，4)一自耦变压器如图 4 所示，环形铁芯上只绕有一个线圈，将其接在 a、b 间作为原线圈。通过滑动触头取该线圈的一部分，接在 c、d 间作为副线圈，在 a、b 间输入电压为 U1的交变电流时，c、d 间的输出电压为 U2，在将滑动触头从 M 点顺时针转到 N 点的过程中( )图 4A．U2>U1，U2降低 B．U2>...
