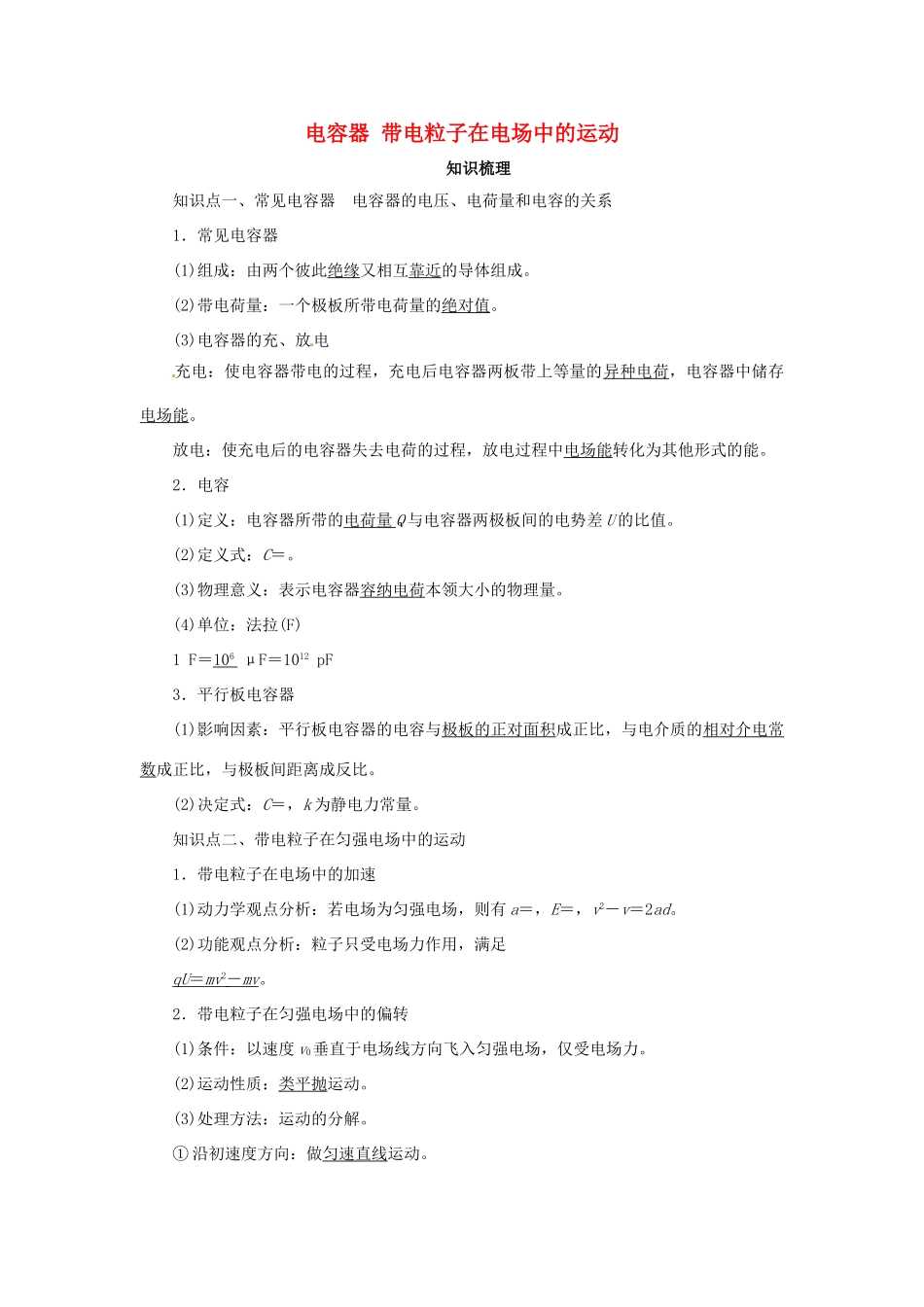

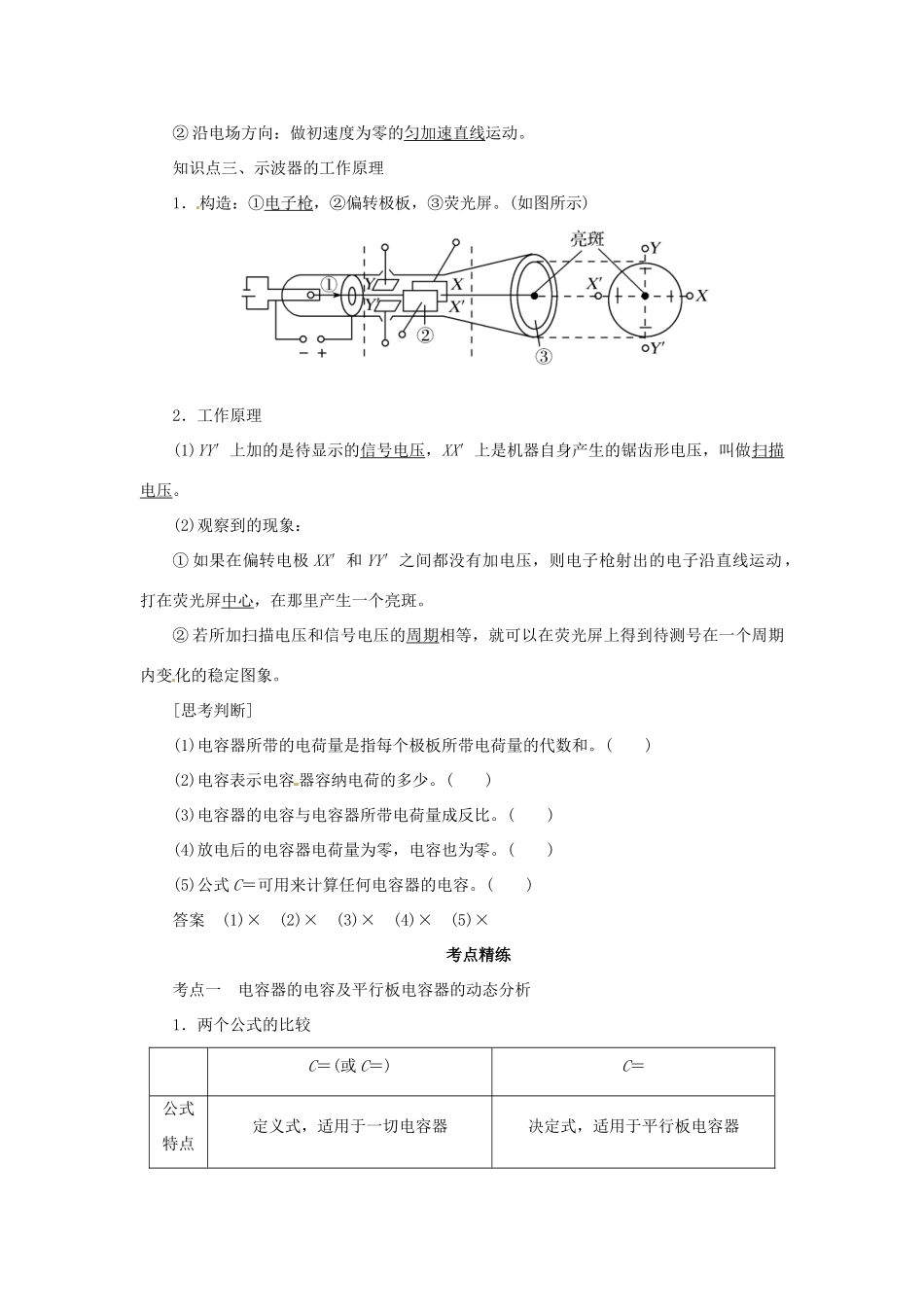

电容器 带电粒子在电场中的运动知识梳理知识点一、常见电容器 电容器的电压、电荷量和电容的关系1．常见电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成。(2)带电荷量：一个极板所带电荷量的绝对值。(3)电容器的充、放电充电：使电容器带电的过程，充电后电容器两板带上等量的异种电荷，电容器中储存电场能。放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能。2．电容(1)定义：电容器所带的电荷量 Q 与电容器两极板间的电势差 U 的比值。(2)定义式：C＝。(3)物理意义：表示电容器容纳电荷本领大小的物理量。(4)单位：法拉(F)1 F＝10 6 μF＝1012 pF3．平行板电容器(1)影响因素：平行板电容器的电容与极板的正对面积成正比，与电介质的相对介电常数成正比，与极板间距离成反比。(2)决定式：C＝，k 为静电力常量。知识点二、带电粒子在匀强电场中的运动1．带电粒子在电场中的加速(1)动力学观点分析：若电场为匀强电场，则有 a＝，E＝，v2－v＝2ad。(2)功能观点分析：粒子只受电场力作用，满足qU ＝ mv 2 － mv 。2．带电粒子在匀强电场中的偏转(1)条件：以速度 v0垂直于电场线方向飞入匀强电场，仅受电场力。(2)运动性质：类平抛运动。(3)处理方法：运动的分解。① 沿初速度方向：做匀速直线运动。② 沿电场方向：做初速度为零的匀加速直线运动。知识点三、示波器的工作原理1．构造：①电子枪，②偏转极板，③荧光屏。(如图所示)2．工作原理(1)YY′上加的是待显示的信号电压，XX′上是机器自身产生的锯齿形电压，叫做扫描电压。(2)观察到的现象：① 如果在偏转电极 XX′和 YY′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏中心，在那里产生一个亮斑。② 若所加扫描电压和信号电压的周期相等，就可以在荧光屏上得到待测号在一个周期内变化的稳定图象。[思考判断](1)电容器所带的电荷量是指每个极板所带电荷量的代数和。( )(2)电容表示电容 器容纳电荷的多少。( )(3)电容器的电容与电容器所带电荷量成反比。( )(4)放电后的电容器电荷量为零，电容也为零。( )(5)公式 C＝可用来计算任何电容器的电容。( )答案 (1)× (2)× (3)× (4)× (5)×考点精练考点一 电容器的电容及平行板电容器的动态分析1．两个公式的比较C＝(或 C＝)C＝公式特点定义式，适用于一切电容器决定式，适用于平行板电容器意义对某电容器 Q∝U，但＝C 不变，反映电容器容纳电荷的本领C∝εr...
