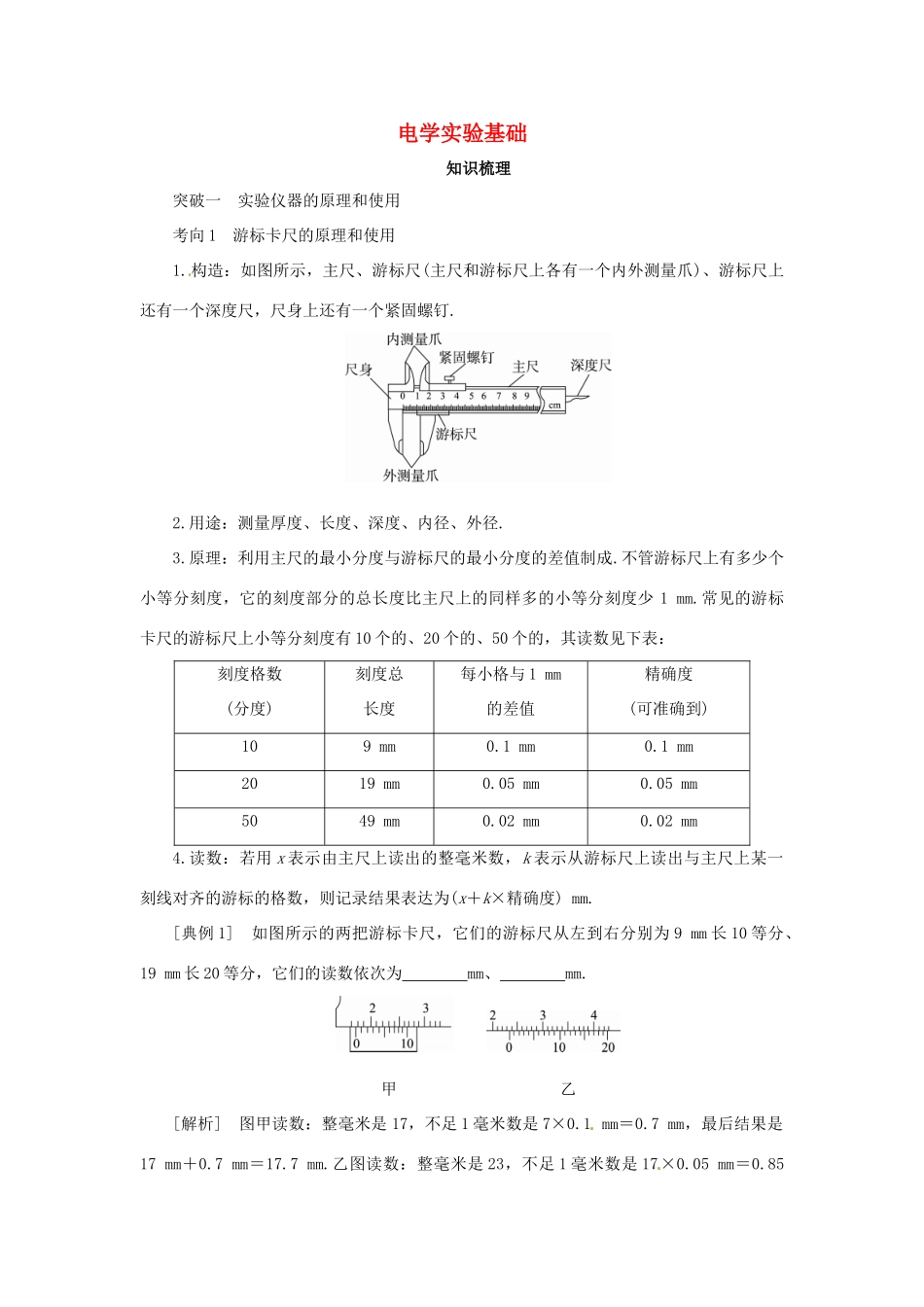

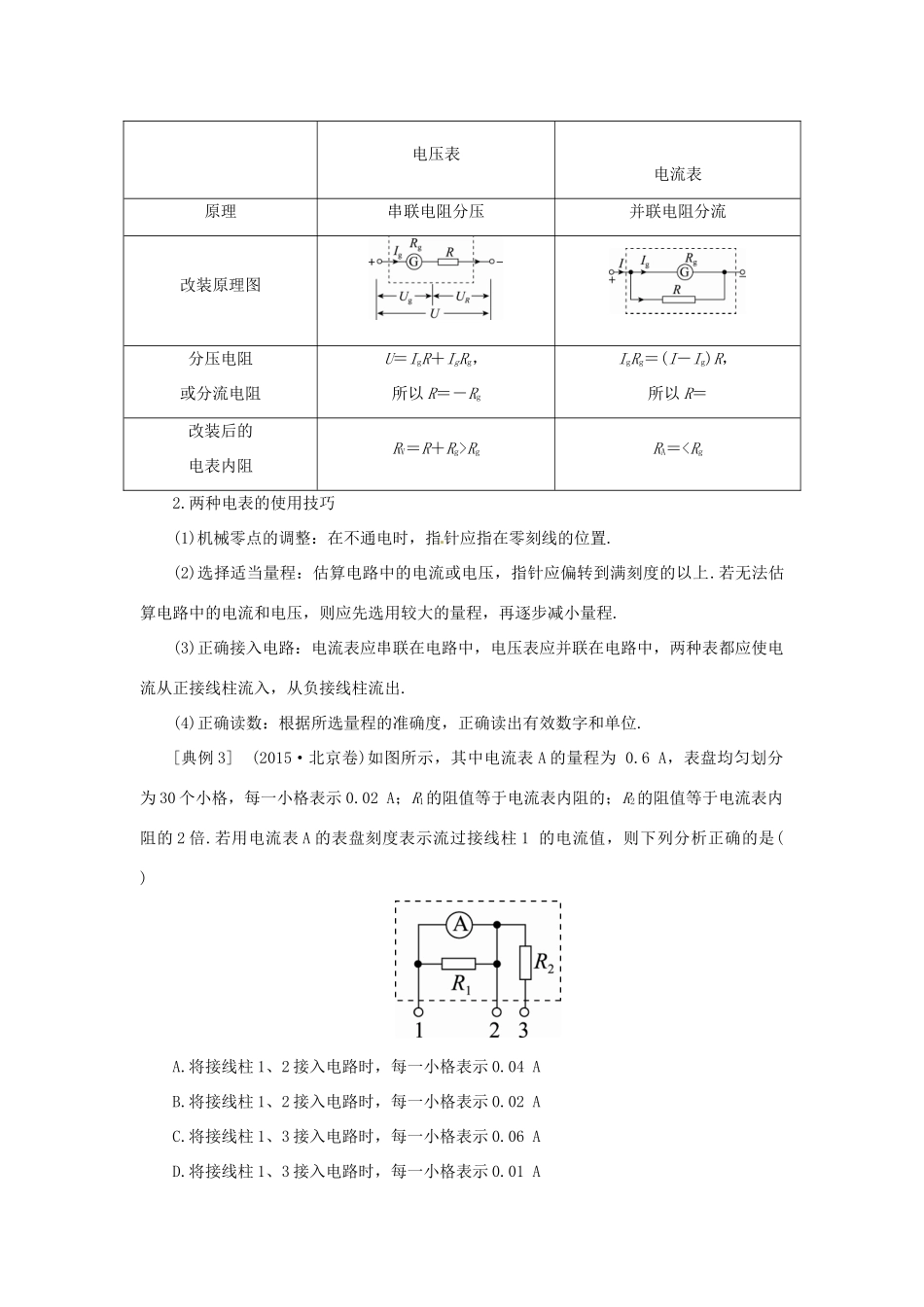

电学实验基础知识梳理突破一 实验仪器的原理和使用考向 1 游标卡尺的原理和使用1.构造：如图所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉.2.用途：测量厚度、长度、深度、内径、外径.3.原理：利用主尺的最小分度与游标尺的最小分度的差值制成.不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm.常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，其读数见下表：刻度格数(分度)刻度总长度每小格与 1 mm的差值精确度(可准确到)109 mm0.1 mm0.1 mm2019 mm0.05 mm0.05 mm5049 mm0.02 mm0.02 mm4.读数：若用 x 表示由主尺上读出的整毫米数，k 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋k×精确度) mm.[典例 1] 如图所示的两把游标卡尺，它们的游标尺从左到右分别为 9 mm 长 10 等分、19 mm 长 20 等分，它们的读数依次为 mm、 mm. 甲 乙[解析] 图甲读数：整毫米是 17，不足 1 毫米数是 7×0.1 mm＝0.7 mm，最后结果是17 mm＋0.7 mm＝17.7 mm.乙图读数：整毫米是 23，不足 1 毫米数是 17×0.05 mm＝0.85 mm，最后结果是 23 mm＋0.85 mm＝23.85 mm.[答案] 17.7 23.85考向 2 螺旋测微器的原理和使用1.构造：如图所示是常用的螺旋测微器.它的测砧 A 和固定刻度 B 固定在尺架 C 上，旋钮 D、微调旋钮 D′和可动刻度 E、测微螺杆 F 连在一起，通过精密螺纹套在 B 上.2.原理：测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为 0.5 mm，即旋 钮 D 每旋转一周，F 前进或后退 0.5 mm，而可 动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退 0.01 mm.即螺旋测微器的精确度为 0.01 mm.读数时误差出现在毫米的千分位上，因此，螺旋测微器又叫千分尺.3.读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出.测量值(mm) ＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm).[典例 2] 使用螺旋测微器测量两个金属丝的直径，示数如图所示，则甲、乙两金属丝的直径分别是 mm、 mm. 甲 乙[解析] 对图甲：固定刻度示数为 2.0 mm，不足半毫米的 从可动刻度上读的示数为15.0，最后的读数： 2.0 mm＋15.0×0.01 mm＝2.150 mm.对图乙：金属...
