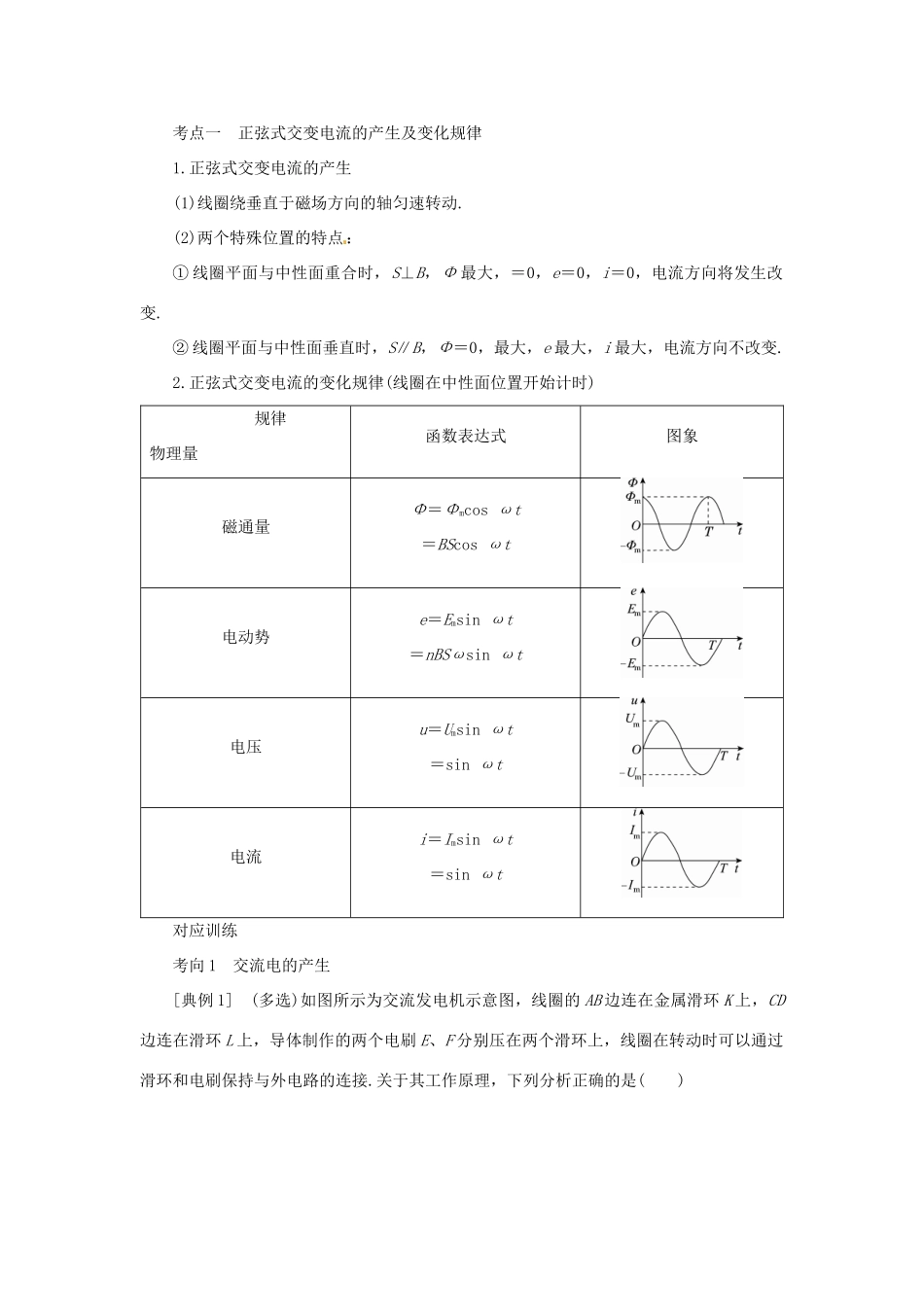

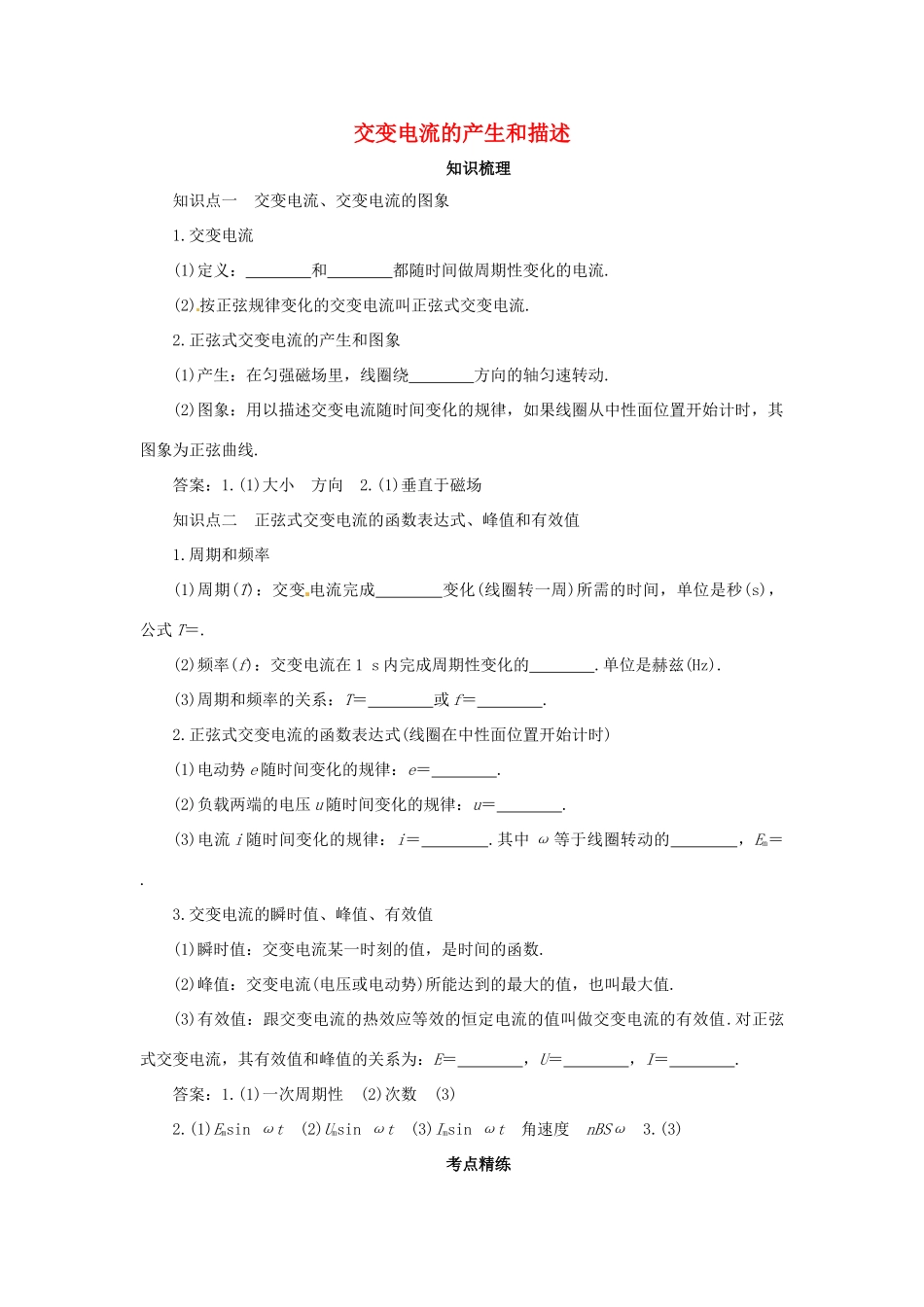

交变电流的产生和描述知识梳理知识点一 交变电流、交变电流的图象1.交变电流(1)定义： 和 都随时间做周期性变化的电流.(2)按正弦规律变化的交变电流叫正弦式交变电流.2.正弦式交变电流的产生和图象(1)产生：在匀强磁场里，线圈绕 方向的轴匀速转动.(2)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线.答案：1.(1)大小 方向 2.(1)垂直于磁场知识点二 正弦式交变电流的函数表达式、峰值和有效值1.周期和频率(1)周期(T)：交变 电流完成 变化(线圈转一周)所需的时间，单位是秒(s)，公式 T＝.(2)频率(f)：交变电流在 1 s 内完成周期性变化的 .单位是赫兹(Hz).(3)周期和频率的关系：T＝ 或 f＝ .2.正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势 e 随时间变化的规律：e＝ .(2)负载两端的电压 u 随时间变化的规律：u＝ .(3)电流 i 随时间变化的规律：i＝ .其中 ω 等于线圈转动的 ，Em＝ .3.交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数.(2)峰值：交变电流(电压或电动势)所能达到的最大的值，也叫最大值.(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值.对正弦式交变电流，其有效值和峰值的关系为：E＝ ，U＝ ，I＝ .答案：1.(1)一次周期性 (2)次数 (3) 2.(1)Emsin ωt (2)Umsin ωt (3)Imsin ωt 角速度 nBSω 3.(3) 考点精练考点一 正弦式交变电流的产生及变化规律1.正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动.(2)两个特殊位置的特点：① 线圈平面与中性面重合时，S⊥B，Φ 最大，＝0，e＝0，i＝0，电流方向将发生改变.② 线圈平面与中性面垂直时，S∥B，Φ＝0，最大，e 最大，i 最大，电流方向不改变.2.正弦式交变电流的变化规律(线圈在中性面位置开始计时) 规律物理量 函数表达式图象磁通量Φ＝Φmcos ωt＝BScos ωt电动势e＝Emsin ωt＝nBSωsin ωt电压u＝Umsin ωt＝sin ωt电流i＝Imsin ωt＝sin ωt对应训练考向 1 交流电的产生[典例 1] (多选)如图所示为交流发电机示意图，线圈的 AB 边连在金属滑环 K 上，CD边连在滑环 L 上，导体制作的两个电刷 E、F 分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接.关于其工作原理，下列分析正确的是( )A.当线圈平面转到中性面的瞬间，穿过线圈的磁通量最大B.当线圈...
