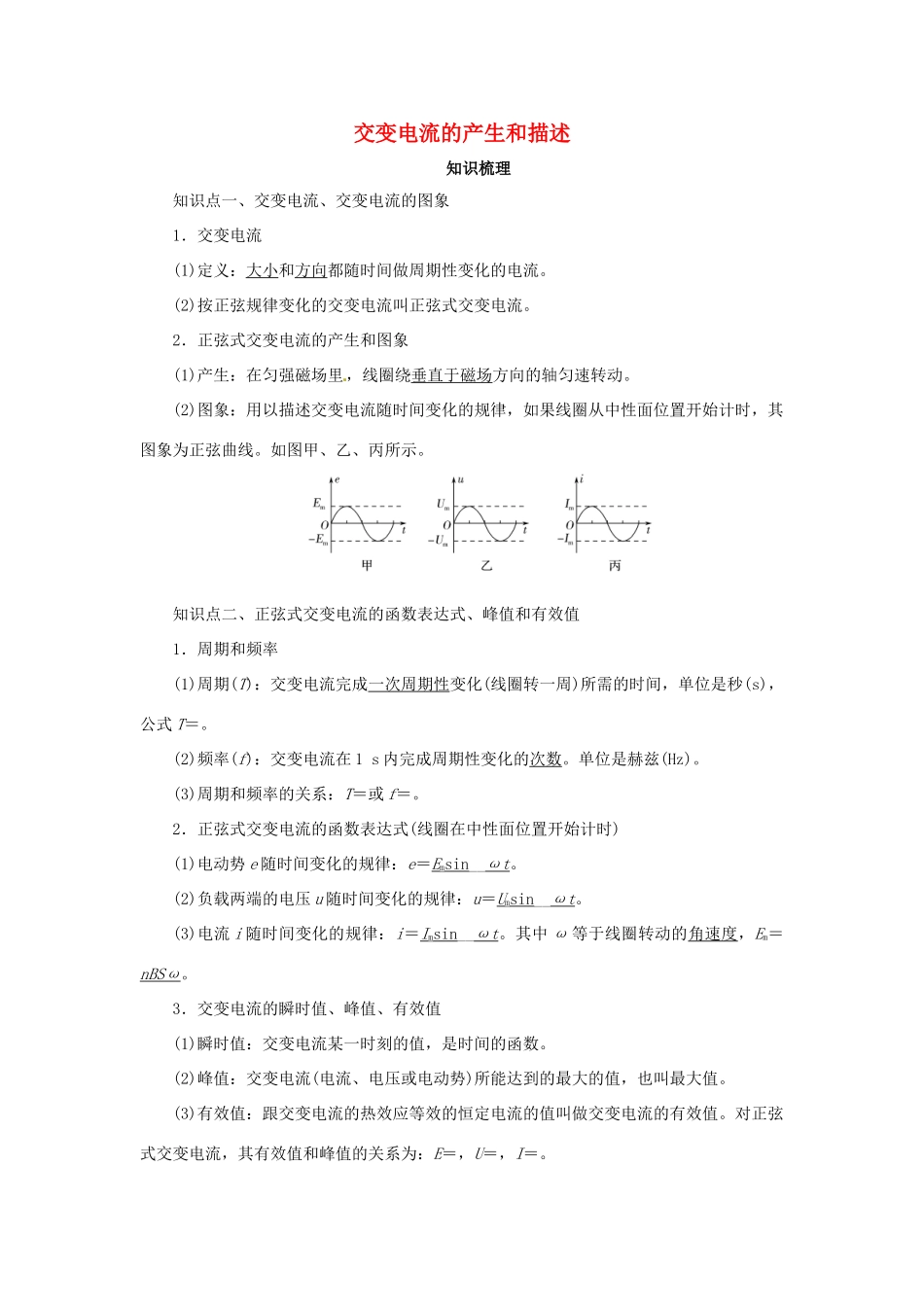

交变电流的产生和描述知识梳理知识点一、交变电流、交变电流的图象1．交变电流(1)定义：大小和方向都随时间做周期性变化的电流。(2)按正弦规律变化的交变电流叫正弦式交变电流。2．正弦式交变电流的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。(2)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线。如图甲、乙、丙所示。知识点二、正弦式交变电流的函数表达式、峰值和有效值1．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式 T＝。(2)频率(f)：交变电流在 1 s 内完成周期性变化的次数。单位是赫兹(Hz)。(3)周期和频率的关系：T＝或 f＝。2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势 e 随时间变化的规律：e＝Emsin__ωt。(2)负载两端的电压 u 随时间变化的规律：u＝Umsin__ωt。(3)电流 i 随时间变化的规律：i＝Imsin__ωt。其中 ω 等于线圈转动的角速度，Em＝nBSω。3．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数。(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值。(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值。对正弦式交变电流，其有效值和峰值的关系为：E＝，U＝，I＝。考点精练考点一 正弦交变电流的产生及变化规律1．交流电产生过程中的两个特殊位置图示概念中性面位置与中性面垂直的位置特点B⊥SB∥SΦ＝BS，最大Φ＝0，最小e＝n＝0，最小e＝n＝nBSω，最大感应电流为零，方向改变感应电流最大，方向不变2.正弦式交变电流的变化规律磁通量：Φ＝Φmcos ωt；电动势：e＝Emsin ωt；电流：i＝Imsin ωt。对应训练1．[交变电流的产生]如图 1 所示，矩形线圈 abcd 在匀强磁场中可以分别绕垂直于磁场方向的轴 P1和 P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )图 1A．线圈绕 P1转动时的电流等于绕 P2转动时的电流B．线圈绕 P1转动时的电动势小于绕 P2转动时的电动势C．线圈绕 P1和 P2转动时电流的方向相同，都是 a→b→c→d→aD．线圈绕 P1转动时 dc 边受到的安培力大于绕 P2转动时 dc 边受到的安培力解析 线圈绕垂直于磁场方向的轴转动产生交变电流，产生的电流、电动势及线圈各边所受安培力大小与转轴所在位置无关，故 A 对，B、D 错；图示时刻产...
