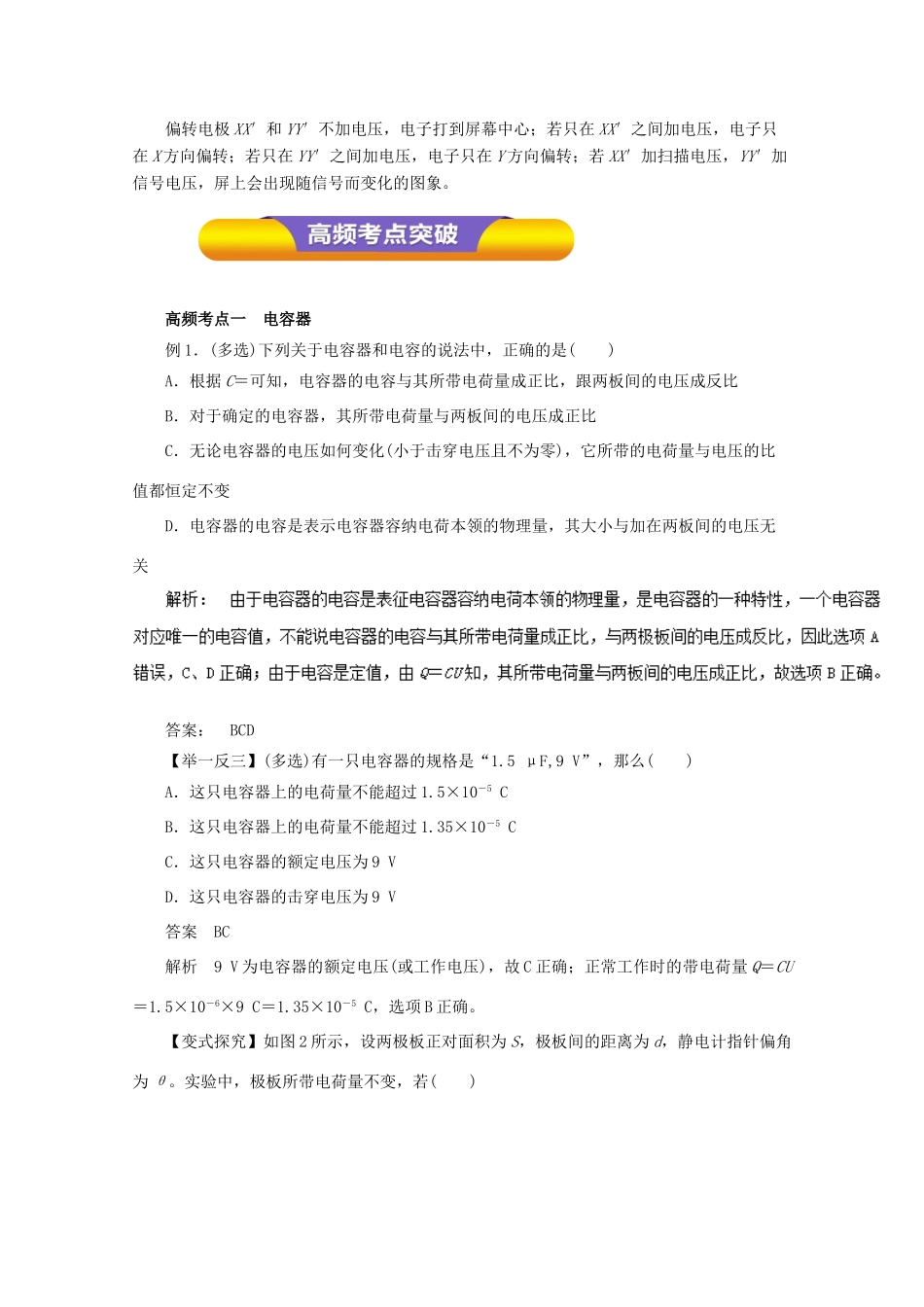

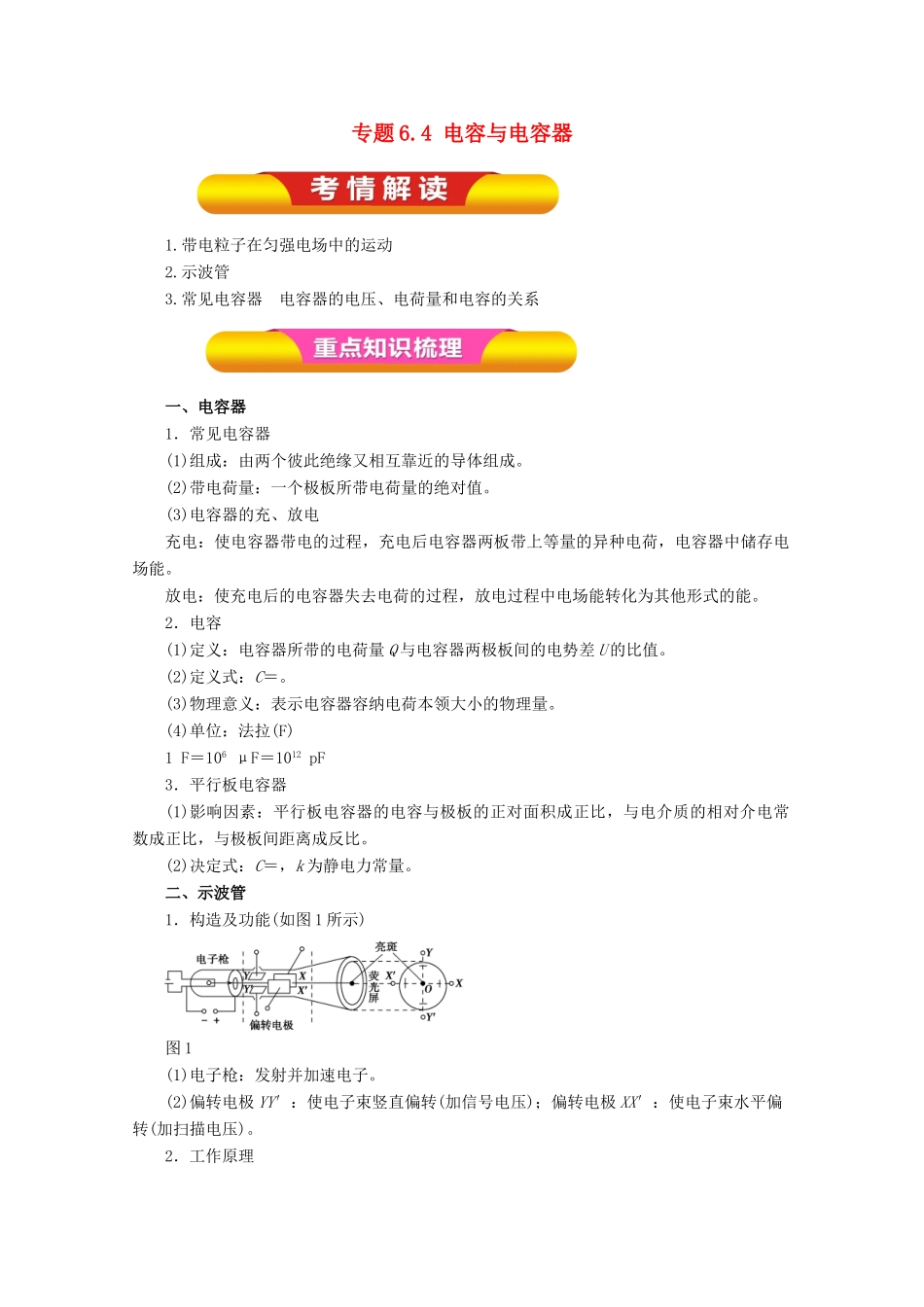

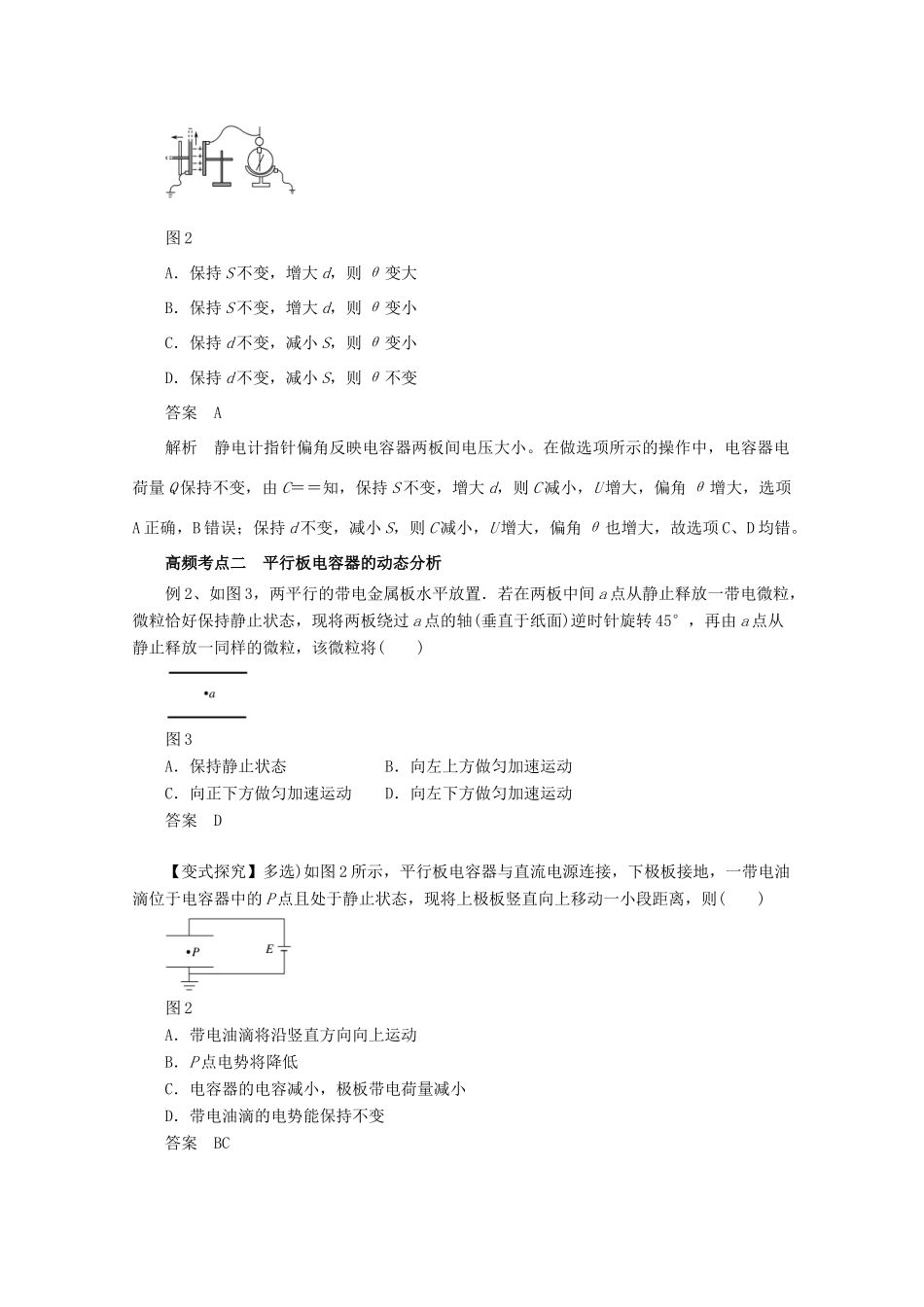

专题 6.4 电容与电容器1.带电粒子在匀强电场中的运动 2.示波管 3.常见电容器 电容器的电压、电荷量和电容的关系 一、电容器1．常见电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成。(2)带电荷量：一个极板所带电荷量的绝对值。(3)电容器的充、放电充电：使电容器带电的过程，充电后电容器两板带上等量的异种电荷，电容器中储存电场能。放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能。2．电容(1)定义：电容器所带的电荷量 Q 与电容器两极板间的电势差 U 的比值。(2)定义式：C＝。(3)物理意义：表示电容器容纳电荷本领大小的物理量。(4)单位：法拉(F)1 F＝106 μF＝1012 pF3．平行板电容器(1)影响因素：平行板电容器的电容与极板的正对面积成正比，与电介质的相对介电常数成正比，与极板间距离成反比。(2)决定式：C＝，k 为静电力常量。二、示波管1．构造及功能(如图 1 所示)图 1(1)电子枪：发射并加速电子。(2)偏转电极 YY′：使电子束竖直偏转(加信号电压)；偏转电极 XX′：使电子束水平偏转(加扫描电压)。2．工作原理偏转电极 XX′和 YY′不加电压，电子打到屏幕中心；若只在 XX′之间加电压，电子只在 X 方向偏转；若只在 YY′之间加电压，电子只在 Y 方向偏转；若 XX′加扫描电压，YY′加信号电压，屏上会出现随信号而变化的图象。高频考点一 电容器 例 1．(多选)下列关于电容器和电容的说法中，正确的是( )A．根据 C＝可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比B．对于确定的电容器，其所带电荷量与两板间的电压成正比C．无论电容器的电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压的比值都恒定不变D．电容器的电容是表示电容器容纳电荷本领的物理量，其大小与加在两板间的电压无关答案： BCD【举一反三】(多选)有一只电容器的规格是“1.5 μF,9 V”，那么( )A．这只电容器上的电荷量不能超过 1.5×10－5 CB．这只电容器上的电荷量不能超过 1.35×10－5 CC．这只电容器的额定电压为 9 VD．这只电容器的击穿电压为 9 V答案 BC解析 9 V 为电容器的额定电压(或工作电压)，故 C 正确；正常工作时的带电荷量 Q＝CU＝1.5×10－6×9 C＝1.35×10－5 C，选项 B 正确。【变式探究】如图 2 所示，设两极板正对面积为 S，极板间的距离为 d，静电计指针偏角为 θ。实验中，极板所带电荷量不变，若( )图 2A．保持 S 不...
