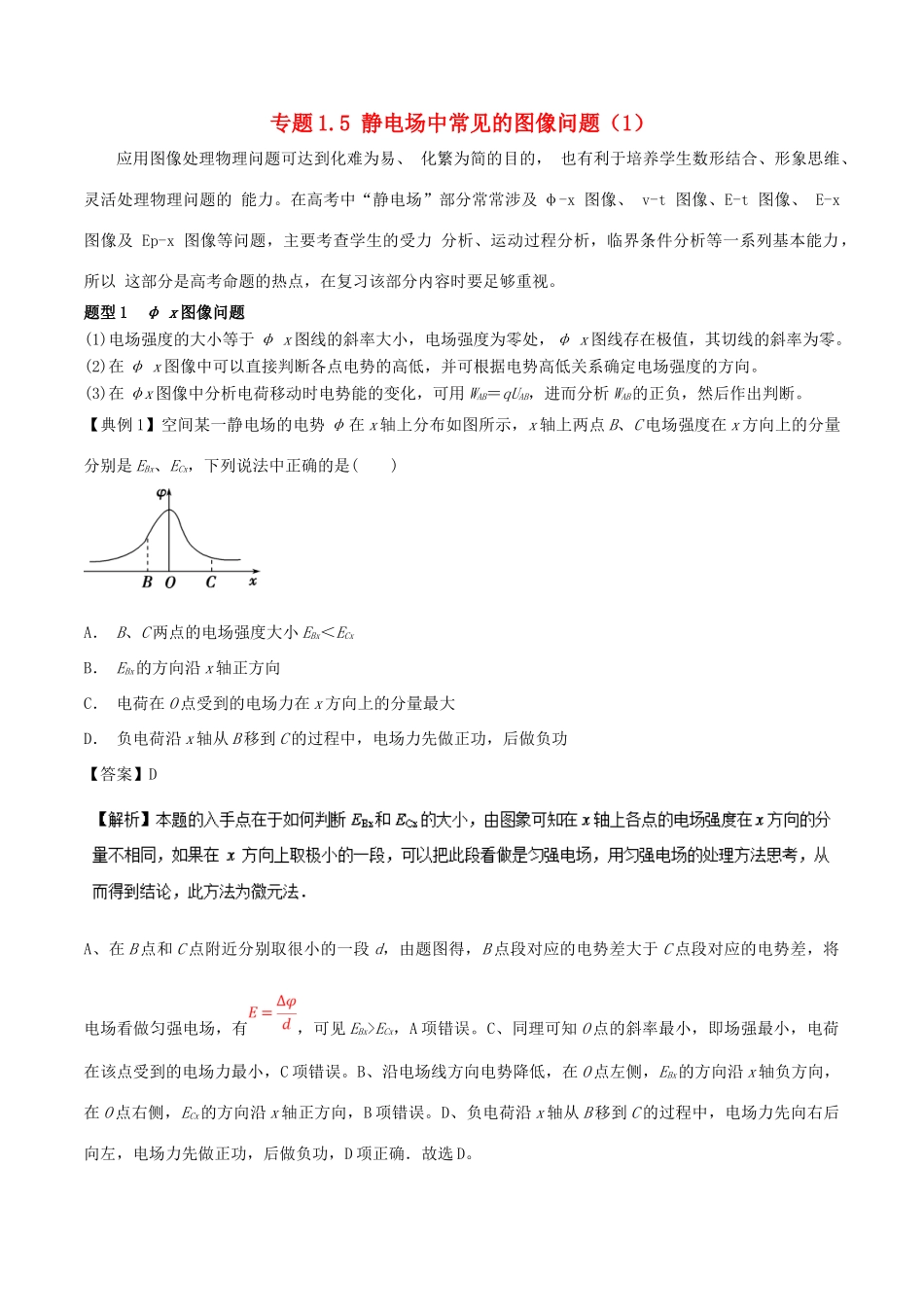

专题 1.5 静电场中常见的图像问题（1）应用图像处理物理问题可达到化难为易、 化繁为简的目的， 也有利于培养学生数形结合、形象思维、灵活处理物理问题的 能力。在高考中“静电场”部分常常涉及 φ-x 图像、 v-t 图像、E-t 图像、 E-x 图像及 Ep-x 图像等问题，主要考查学生的受力 分析、运动过程分析，临界条件分析等一系列基本能力，所以 这部分是高考命题的热点，在复习该部分内容时要足够重视。题型 1 φ x 图像问题(1)电场强度的大小等于 φ x 图线的斜率大小，电场强度为零处，φ x 图线存在极值，其切线的斜率为零。(2)在 φ x 图像中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强度的方向。(3)在 φx 图像中分析电荷移动时电势能的变化，可用 WAB＝qUAB，进而分析 WAB的正负，然后作出判断。【典例 1】空间某一静电场的电势 φ 在 x 轴上分布如图所示，x 轴上两点 B、C 电场强度在 x 方向上的分量分别是 EBx、ECx，下列说法中正确的是( )A． B、C 两点的电场强度大小 EBx＜ECxB． EBx的方向沿 x 轴正方向C． 电荷在 O 点受到的电场力在 x 方向上的分量最大D． 负电荷沿 x 轴从 B 移到 C 的过程中，电场力先做正功，后做负功【答案】DA、在 B 点和 C 点附近分别取很小的一段 d，由题图得，B 点段对应的电势差大于 C 点段对应的电势差，将电场看做匀强电场，有，可见 EBx>ECx，A 项错误。C、同理可知 O 点的斜率最小，即场强最小，电荷在该点受到的电场力最小，C 项错误。B、沿电场线方向电势降低，在 O 点左侧，EBx的方向沿 x 轴负方向，在 O 点右侧，ECx的方向沿 x 轴正方向，B 项错误。D、负电荷沿 x 轴从 B 移到 C 的过程中，电场力先向右后向左，电场力先做正功，后做负功，D 项正确．故选 D。【跟踪训练】1. 两电荷量分别为 q1和 q2的点电荷固定在 x 轴上的 O、M 两点，两电荷连线上各点电势 φ 随 x 变化的关系如图所示，其中 C 为 ND 段电势最低的点，则下列说法正确的是( )A．q1、q2为等量异种电荷B．N、C 两点间场强方向沿 x 轴负方向C．N、D 两点间的场强大小沿 x 轴正方向先减小后增大D．将一正点电荷从 N 点移到 D 点，电势能先增大后减小【答案】C 2.在光滑的绝缘水平面内有一沿 x 轴的静电场，其电势 φ 随坐标 x 的变化图线如图所示(图中 φ0已知)。有一质量为 m、带电荷...
