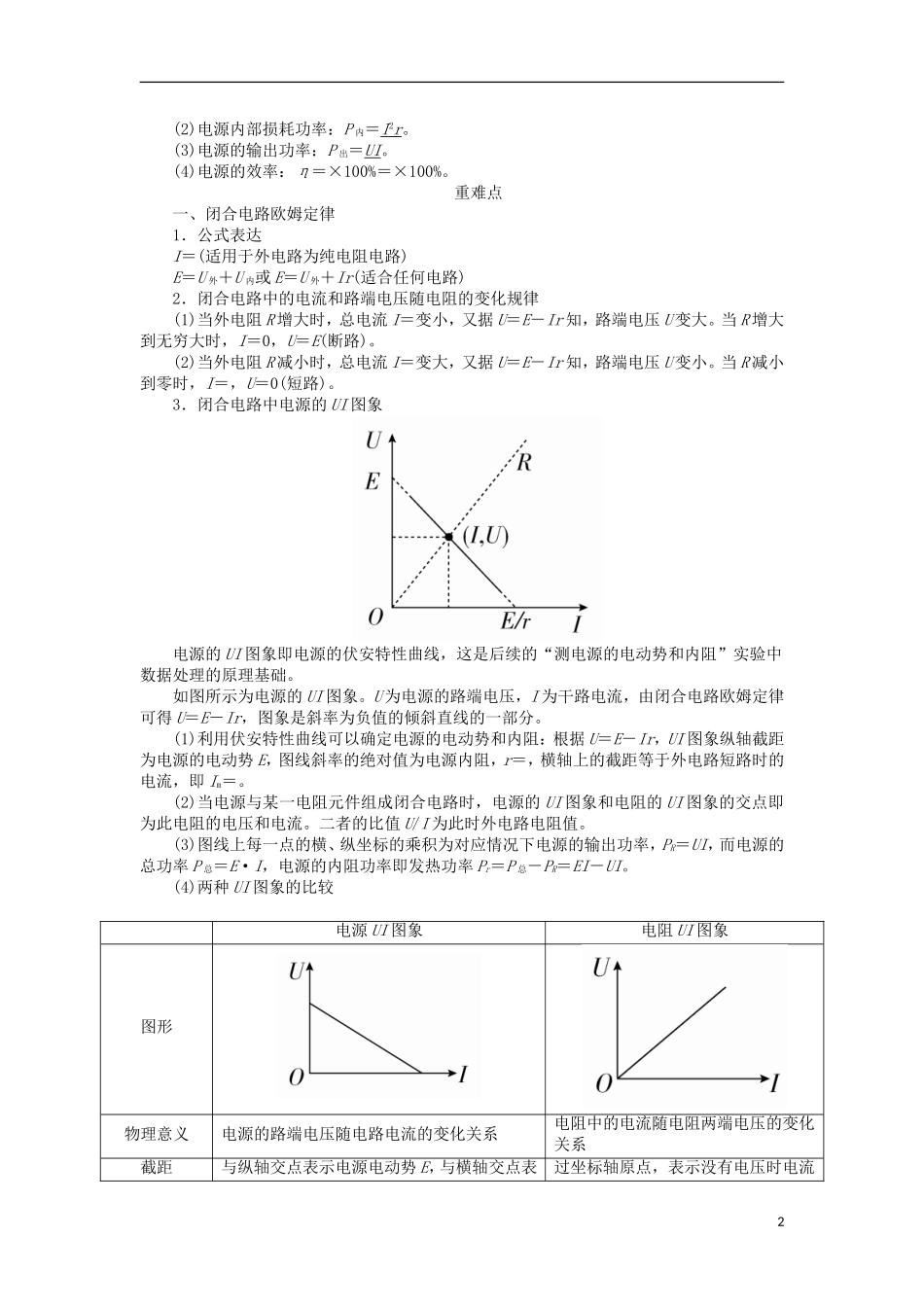

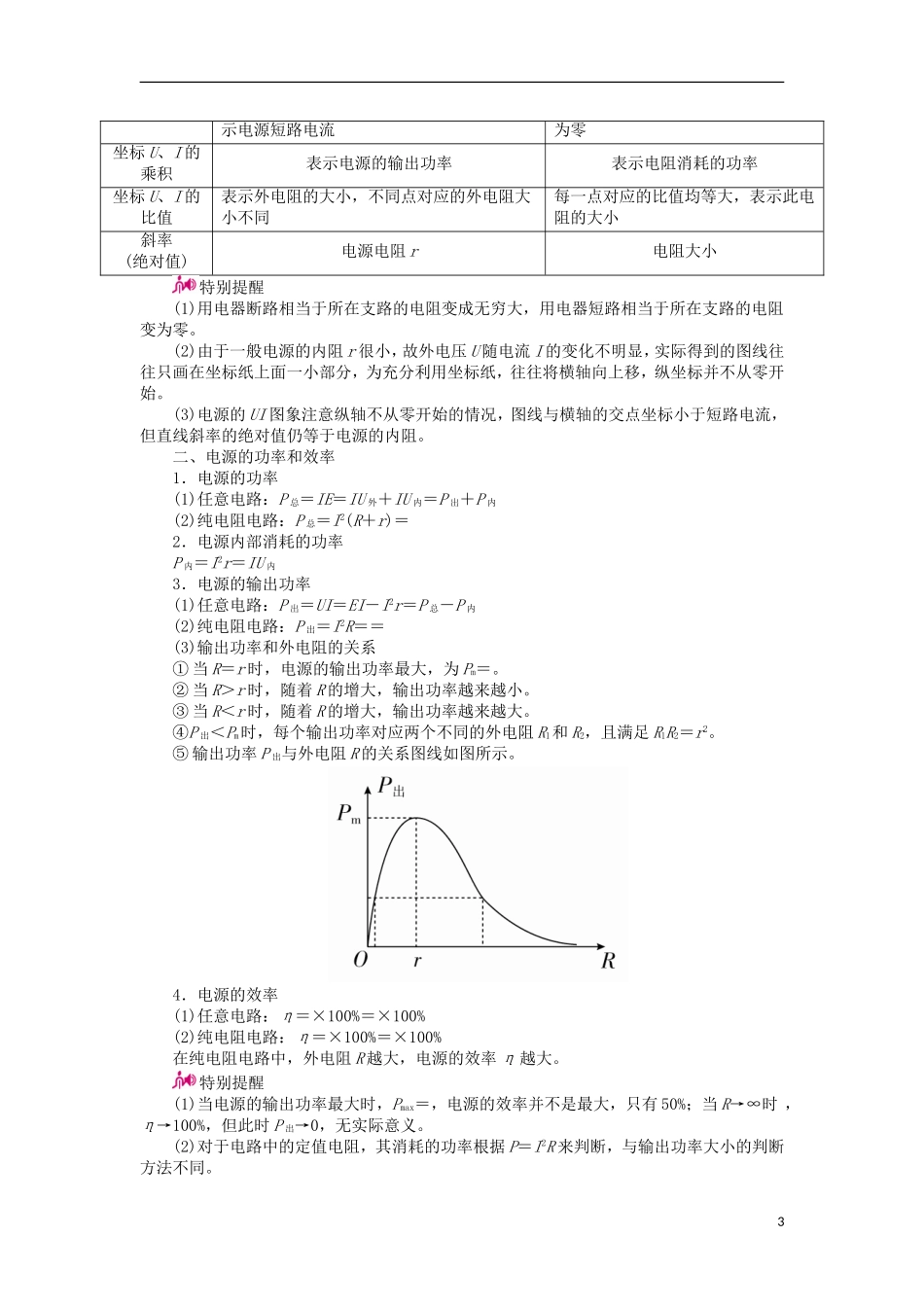

基础点知识点 1 电动势和内阻1．电源：电源是通过非静电力做功把其他形式的能转化成电势能的装置。2．电动势(1)定义：电动势在数值上等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功。(2)表达式：E＝，单位：V。(3)物理意义：反映电源把其他形式的能转化为电能的本领大小的物理量。(4)特点：大小由非静电力的特性决定，跟电源的体积无关，也跟外电路无关，在数值上等于电源没有接入电路时两极间的电压。3．内阻：电源内部也是由导体组成，也有电阻 r，该电阻叫做电源的内阻，它是电源的另一重要参数。知识点 2 闭合电路的欧姆定律1．闭合电路(1)组成(2)内、外电压的关系：E＝U 内＋ U 外。2．闭合电路欧姆定律(1)内容：在外电路为纯电阻的闭合电路中，电流的大小跟电源的电动势成正比，跟内、外电路的电阻之和成反比。(2)公式。①I＝(只适用于纯电阻电路)。②E＝U 外＋ Ir (适用于所有电路)。3．路端电压与外电阻的关系(1)一般情况：U＝IR＝·R。(2)特殊情况。① 当外电路断路时，I＝0，U＝E。② 当外电路短路时，I 短＝，U＝0。4．UI 关系图：如图所示，路端电压随着电路中电流的增大而减小。(1)当电路断路即 I＝0 时，纵坐标的截距为电动势。(2)当外电路电压 U＝0 时，横坐标的截距为短路电流。(3)图线的斜率的绝对值为电源的内阻。(4)对于 UI 图象中纵坐标(U)不从零开始的情况，图线与横坐标的交点坐标小于短路电流，但直线的斜率大小仍等于电源的内阻。5．电源的功率和效率(1)电源的总功率：P 总＝EI。1(2)电源内部损耗功率：P 内＝I 2 r 。(3)电源的输出功率：P 出＝UI。(4)电源的效率：η＝×100%＝×100%。重难点一、闭合电路欧姆定律1．公式表达I＝(适用于外电路为纯电阻电路)E＝U 外＋U 内或 E＝U 外＋Ir(适合任何电路)2．闭合电路中的电流和路端电压随电阻的变化规律(1)当外电阻 R 增大时，总电流 I＝变小，又据 U＝E－Ir 知，路端电压 U 变大。当 R 增大到无穷大时，I＝0，U＝E(断路)。(2)当外电阻 R 减小时，总电流 I＝变大，又据 U＝E－Ir 知，路端电压 U 变小。当 R 减小到零时，I＝，U＝0(短路)。3．闭合电路中电源的 UI 图象电源的 UI 图象即电源的伏安特性曲线，这是后续的“测电源的电动势和内阻”实验中数据处理的原理基础。如图所示为电源的 UI 图象。U 为电源的路端电压，I 为干路电流，由闭合电路欧姆定律可得 U＝E－Ir，图象是斜率为负值的倾...
