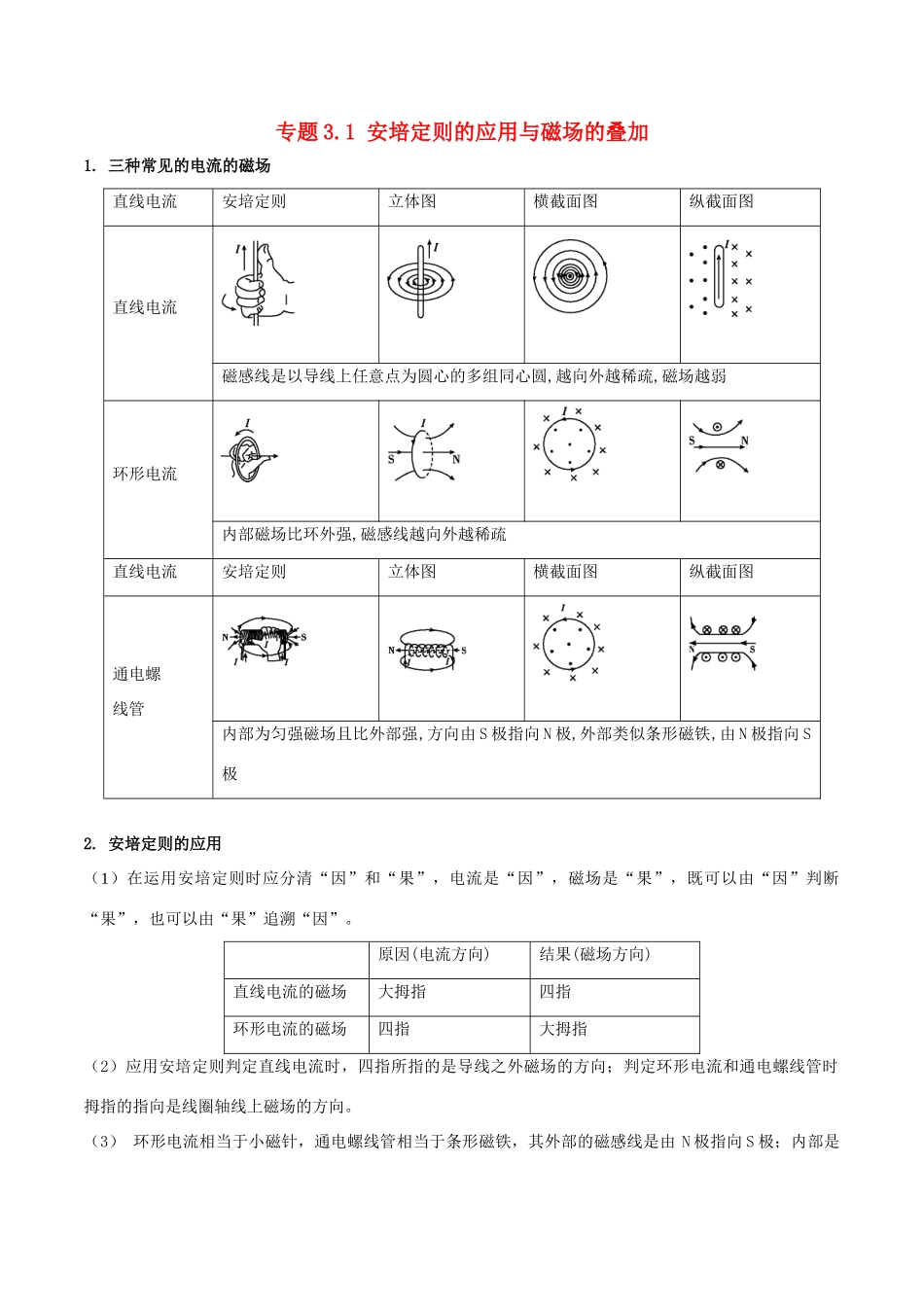

专题 3.1 安培定则的应用与磁场的叠加1. 三种常见的电流的磁场直线电流安培定则立体图横截面图纵截面图直线电流磁感线是以导线上任意点为圆心的多组同心圆,越向外越稀疏,磁场越弱环形电流内部磁场比环外强,磁感线越向外越稀疏直线电流安培定则立体图横截面图纵截面图通电螺线管内部为匀强磁场且比外部强,方向由 S 极指向 N 极,外部类似条形磁铁,由 N 极指向 S极2. 安培定则的应用（1）在运用安培定则时应分清“因”和“果”，电流是“因”，磁场是“果”，既可以由“因”判断“果”，也可以由“果”追溯“因”。原因(电流方向)结果(磁场方向)直线电流的磁场大拇指四指环形电流的磁场四指大拇指（2）应用安培定则判定直线电流时，四指所指的是导线之外磁场的方向；判定环形电流和通电螺线管时拇指的指向是线圈轴线上磁场的方向。 （3） 环形电流相当于小磁针，通电螺线管相当于条形磁铁，其外部的磁感线是由 N 极指向 S 极；内部是由 S 极指向 N 极。（4）放置在螺线管内的小磁针受力方向按磁感线方向判断，不能根据螺线管的极性判断。3. 磁场叠加问题的一般解题思路空间中的磁场通常会是多个磁场的叠加，磁感应强度是矢量，可以通过平行四边形定则进行计算或判断。通常题目中出现的磁场不是匀强磁场，这类题目的解法如下：（1）确定磁场场源，如通电导线。（2）定位空间中需求解磁场的点，利用安培定则判定各个场源在这一点上产生的磁场的大小和方向。如图中 M、N 在 c 点产生的磁场。（3）应用平行四边形定则进行合成，如图中的合磁场 B。 题型 1 安培定则的应用【典例 1】一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的 S 极转向纸内，如图所示．那么这束带电粒子可能是( )A．向右飞行的正离子束 B．向左飞行的正离子束C．向右飞行的负离子束 D．向左飞行的负离子束【答案】BC【解析】 磁针 S 极向纸内转，说明电流产生的磁场方向垂直纸面向外，由安培定则可得，电流方向向左．可以形成方向向左的电流的是向左飞行的正离子束或向右飞行的负离子束。【跟踪训练】如图所示是云层之间闪电的模拟图,图中 A,B 是位于北南方向带有电荷的两块阴雨云,在放电的过程中在两云的尖端之间形成了一个放电通道,若位于通道正上方的小磁针 N 极转向纸里,S 极转向纸外,则关于 A,B 的带电情况说法中正确的是( )A. 带同种电荷 B. 带异种电荷 C. B 带正电 D. A 带正电 【答案】BD【解...
