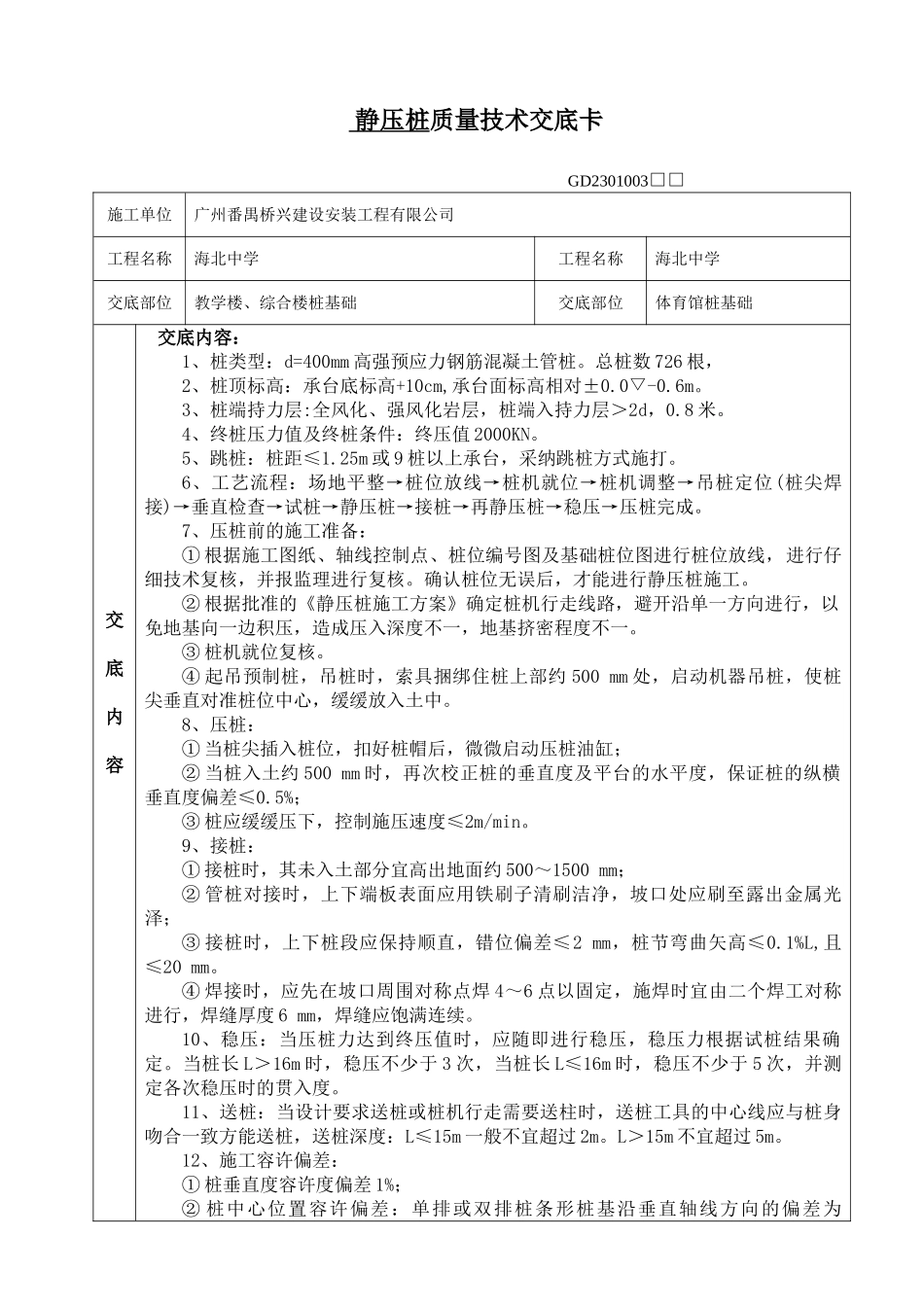

静压桩 质量技术交底卡 GD2301003□□施工单位广州番禺桥兴建设安装工程有限公司工程名称海北中学工程名称海北中学交底部位教学楼、综合楼桩基础交底部位体育馆桩基础交 底 内 容交底内容：1、桩类型：d=400mm 高强预应力钢筋混凝土管桩。总桩数 726 根，2、桩顶标高：承台底标高+10cm,承台面标高相对±0.0▽-0.6m。3、桩端持力层:全风化、强风化岩层，桩端入持力层＞2d，0.8 米。4、终桩压力值及终桩条件：终压值 2000KN。5、跳桩：桩距≤1.25m 或 9 桩以上承台，采纳跳桩方式施打。6、工艺流程：场地平整→桩位放线→桩机就位→桩机调整→吊桩定位(桩尖焊接)→垂直检查→试桩→静压桩→接桩→再静压桩→稳压→压桩完成。7、压桩前的施工准备：① 根据施工图纸、轴线控制点、桩位编号图及基础桩位图进行桩位放线，进行仔细技术复核，并报监理进行复核。确认桩位无误后，才能进行静压桩施工。② 根据批准的《静压桩施工方案》确定桩机行走线路，避开沿单一方向进行，以免地基向一边积压，造成压入深度不一，地基挤密程度不一。③ 桩机就位复核。④ 起吊预制桩，吊桩时，索具捆绑住桩上部约 500 mm 处，启动机器吊桩，使桩尖垂直对准桩位中心，缓缓放入土中。8、压桩：① 当桩尖插入桩位，扣好桩帽后，微微启动压桩油缸；② 当桩入土约 500 mm 时，再次校正桩的垂直度及平台的水平度，保证桩的纵横垂直度偏差≤0.5%；③ 桩应缓缓压下，控制施压速度≤2m/min。9、接桩：① 接桩时，其未入土部分宜高出地面约 500～1500 mm；② 管桩对接时，上下端板表面应用铁刷子清刷洁净，坡口处应刷至露出金属光泽；③ 接桩时，上下桩段应保持顺直，错位偏差≤2 mm，桩节弯曲矢高≤0.1%L,且≤20 mm。④ 焊接时，应先在坡口周围对称点焊 4～6 点以固定，施焊时宜由二个焊工对称进行，焊缝厚度 6 mm，焊缝应饱满连续。10、稳压：当压桩力达到终压值时，应随即进行稳压，稳压力根据试桩结果确定。当桩长 L＞16m 时，稳压不少于 3 次，当桩长 L≤16m 时，稳压不少于 5 次，并测定各次稳压时的贯入度。11、送桩：当设计要求送桩或桩机行走需要送柱时，送桩工具的中心线应与桩身吻合一致方能送桩，送桩深度：L≤15m 一般不宜超过 2m。L＞15m 不宜超过 5m。12、施工容许偏差：① 桩垂直度容许度偏差 1%；② 桩中心位置容许偏差：单排或双排桩条形桩基沿垂直轴线方向的偏差为交底内容100mm，沿平行轴方向偏差为 150...
