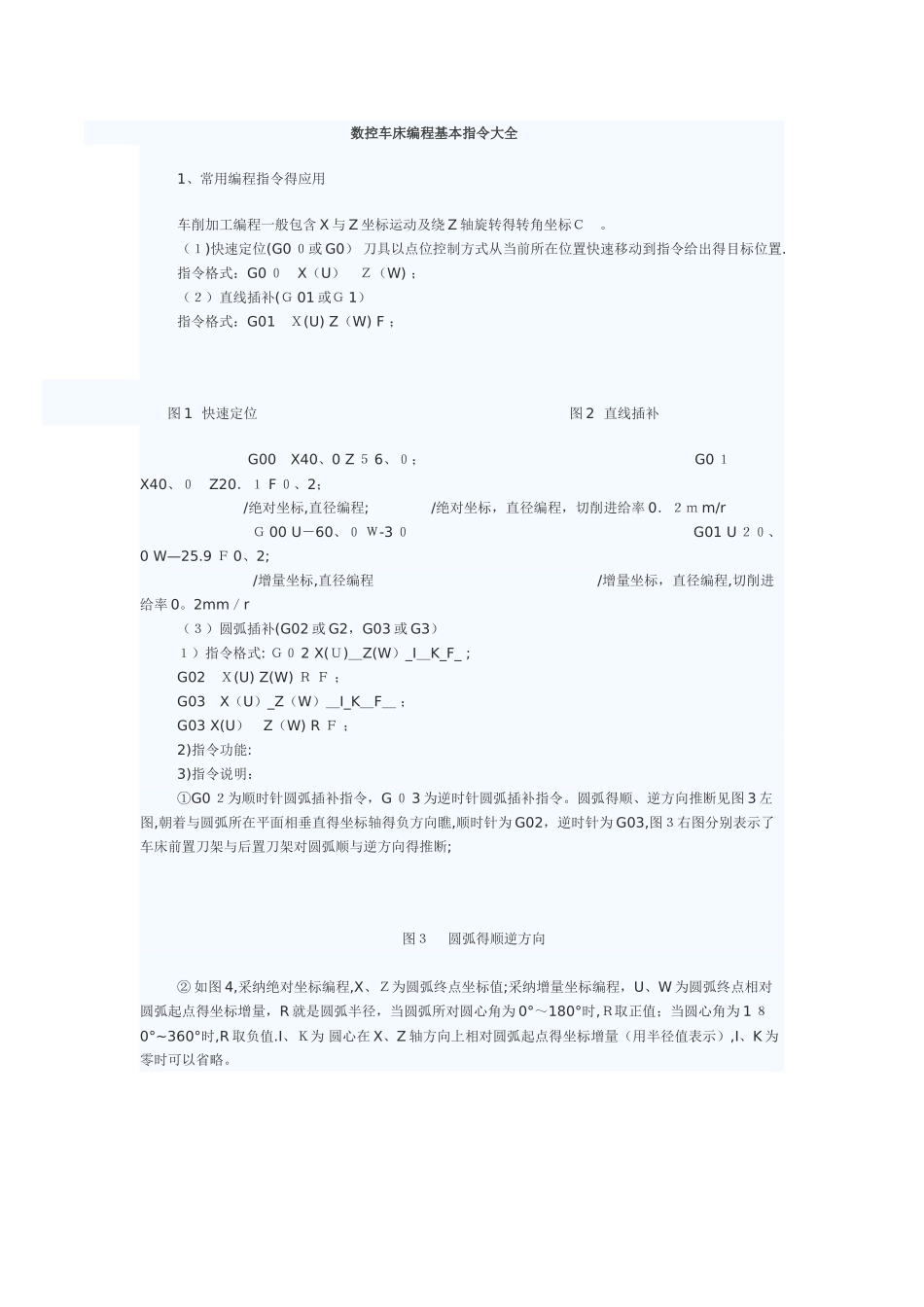

数控车床编程基本指令大全1、常用编程指令得应用 车削加工编程一般包含 X 与 Z 坐标运动及绕 Z 轴旋转得转角坐标Ｃ 。（１)快速定位(G0 ０或 G0） 刀具以点位控制方式从当前所在位置快速移动到指令给出得目标位置.指令格式：G0 ０ X（U） Ｚ（W) ；（２）直线插补(Ｇ 01 或Ｇ 1） 指令格式：G01 Ｘ(U) Z（W) F ；图 1 快速定位 图 2 直线插补 G00 X40、0 Z ５ 6、０； G0 １ X40、０ Z20．１ F ０、2； /绝对坐标,直径编程; /绝对坐标，直径编程，切削进给率 0．２ｍ m/r Ｇ 00 U－60、０ Ｗ-3 ０ G01 U ２０、0 W—25.9 Ｆ 0、2; /增量坐标,直径编程 /增量坐标，直径编程,切削进给率 0。2mm／r （３）圆弧插补(G02 或 G2，G03 或 G3） １）指令格式: Ｇ０ 2 X(Ｕ)＿Z(W）_I＿K_F_ ;G02 Ｘ(U) Z(W) Ｒ Ｆ ；G03 X（U）_Z（W）＿I_K＿F＿ ；G03 X(U） Z（W) R Ｆ ； 2)指令功能:3)指令说明：①G0 ２为顺时针圆弧插补指令，G ０ 3 为逆时针圆弧插补指令。圆弧得顺、逆方向推断见图 3 左图,朝着与圆弧所在平面相垂直得坐标轴得负方向瞧,顺时针为 G02，逆时针为 G03,图３右图分别表示了车床前置刀架与后置刀架对圆弧顺与逆方向得推断;图３ 圆弧得顺逆方向 ② 如图 4,采纳绝对坐标编程,X、Ｚ为圆弧终点坐标值;采纳增量坐标编程，U、W 为圆弧终点相对圆弧起点得坐标增量，R 就是圆弧半径，当圆弧所对圆心角为 0°～180°时,Ｒ取正值；当圆心角为 1 ８0°~360°时,R 取负值.I、Ｋ为 圆心在 X、Z 轴方向上相对圆弧起点得坐标增量（用半径值表示）,I、K 为零时可以省略。图 4 圆弧绝对坐标,相对坐标图 5 圆弧插补 G ０ 2 X50、0 Z ３ 0、0 Ｉ２ 5.0 F ０、３； G0 ３ X8 ７、98 Z50、0 I-３ 0、0 K—40。0 F0、3; ﻫ G02 U2 ０、0 Ｗ－２ 0、0 I25。0 F ０、3； /绝对坐标,直径编程ﻫ G0 ２ X ５ 0、Z3 ０、0 R25。0 F0、3; G03 U ３７、98 Ｗ—30、0 I—3 ０、0 K-40。0 F0、3;ﻫ G ０２ Ｕ 20、０ W-2 ０、0 R25.０ F ０、３; /相对坐标，直径编程 （4）主轴转速设置(Ｓ)车床主轴得转速（r／ｍ in)为：式中 υ 为圆周切削速度,单位缺省为 m／min 、D 为工件得外径，单位为ｍｍ。 例如,工件得外径为２０ 0mm,要求得切削速度为 30 ０ m／mi ｎ，经计算可得因此主轴转速...
