数控铣钻床编程加工实验指导书样本VIP专享

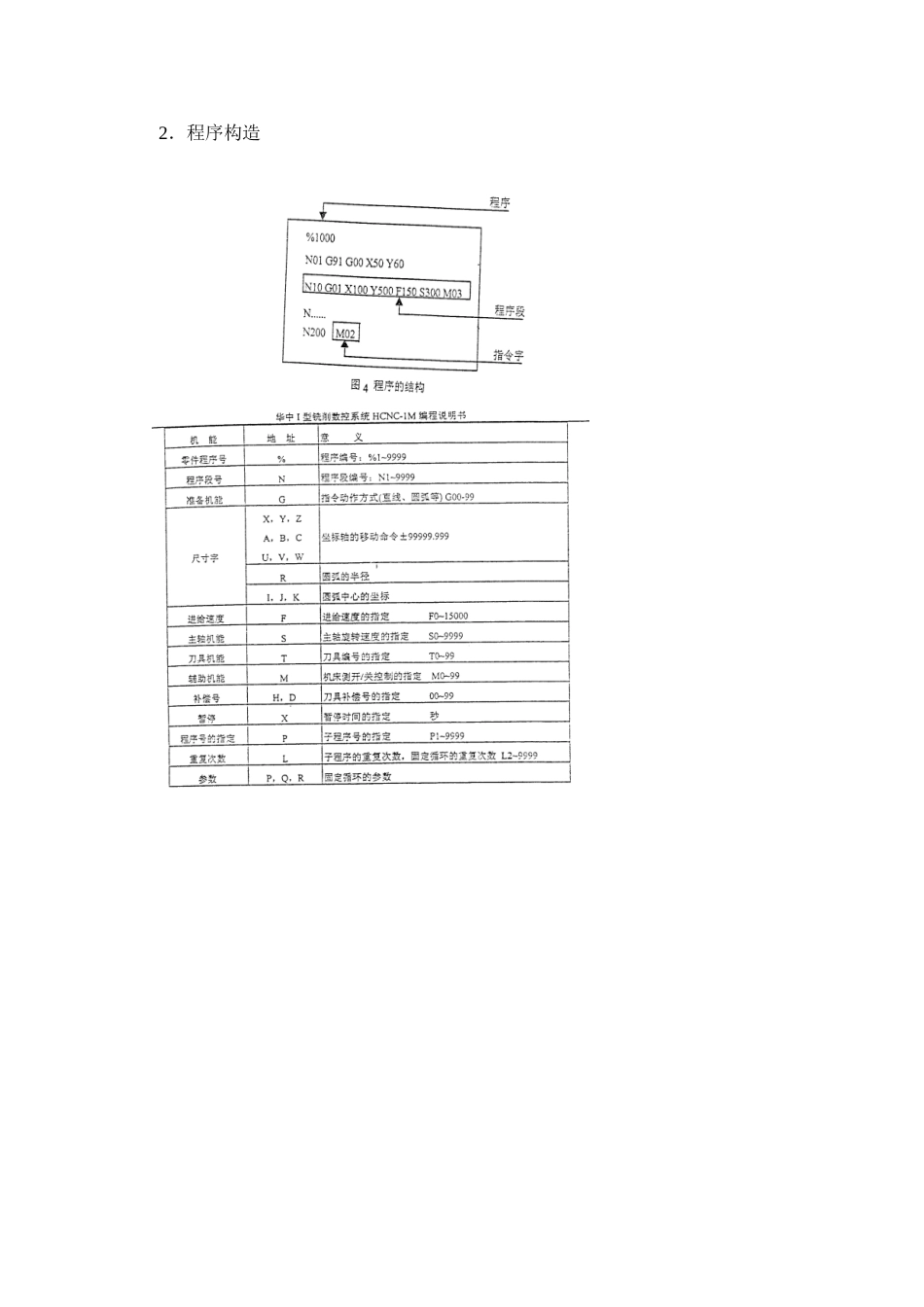

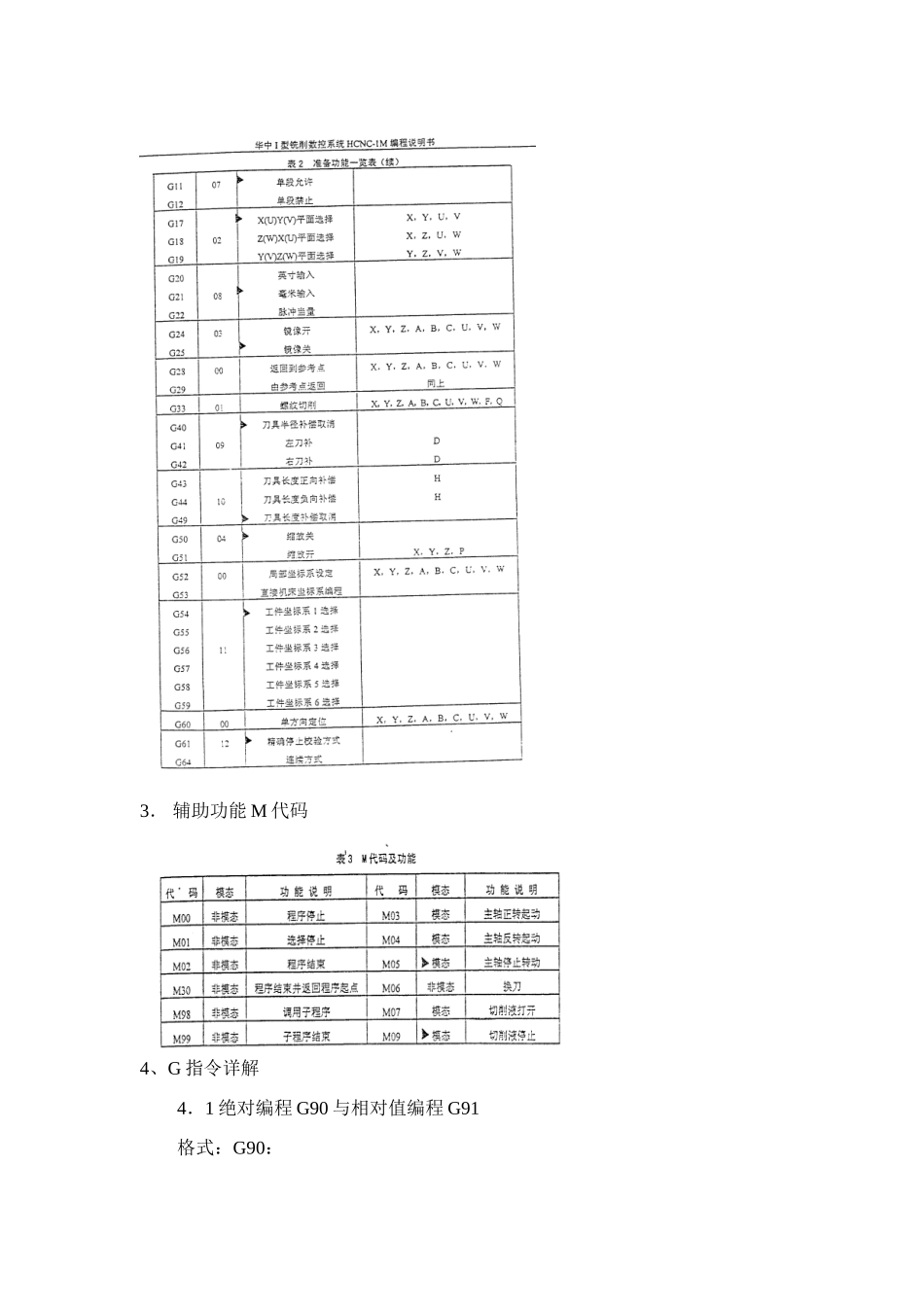

数控铣钻床编程加工实验指引书一、实验目：1、让学生理解数控铣钻床构造、工作原理和生产应用。2、让学生学会用 G 代码编制简朴加工程序。3、让学生理解数控铣钻床操作过程，使用和保养常识。二、实验内容： 1、解说数控铣钻床构造、原理、特点和应用2、解说 G 代码编程，并演示数控铣钻床加工过程。 3、学生上机操作，体验数控铣钻床加工过程。 4、学生进行手工编程练习，三、实验设备： 华中数控变频主轴数控铣钻床(ZJK7532A/2)一台四、数控铣钻床简介：变频主轴数控铣钻床(ZJK7532A/2)是配有 CNC 系统坐标控制、三轴联动十字工作台式经济型铣钻床。该机床可实现钻削、铣削、镗孔、铰孔等多工序自动工作循环，既可以进行坐标镗孔，又可精准、高效地完毕平面内各种复杂曲线凸轮、样板、压模、弧形槽等零件自动加工、手动攻丝。是集钻、铣、镗等多功能为一体金属加工机床。五、华中Ⅰ型铣削数控系统编程简介：1、机床坐标轴2．程序构造 3． 辅助功能 M 代码4、G 指令详解4．1 绝对编程 G90 与相对值编程 G91格式：G90： G91；4．2．工件坐标系设定 G92格式：G92 X-Y-Z-A-B-C-U-V-W-；其中，X、Y、Z、A、B、C、U、V、W 为坐标原点到刀具起点有向距离 4．3．工件坐标系选取 G54~G59格式：G54、G55、G56、G57、G58、G594．4、局部坐标设定 G52格式：G92 X-Y-Z-A-B-C-U-V-W-；其中，X、Y、Z、A、B、C、U、V、W 为局部坐标系原点在工件坐标系中坐标值。4．5、机床坐标系编程 G53格式：G534．6 、坐标平面选取 G17，G18，G19 格式：G17 G18 G19G17、G18、G19 为模态功能，可互相注销，G17 为缺省值。5、进给控制指令1．迅速定位指令 G00格式： G00 X-Y-Z-A-B-C-U-V-W-； 其中，X、Y、Z、A、B、C、U、V、W 为迅速定位终点，在 G90 时为点在工件坐标系中坐标；在 G91 时为点相对于起点位移量。 2 单方向定位指令 G60 格式：X-Y-Z-A-B-C-U-V-W-； 其中：X、Y、Z、A、B、C、U、V、W 为定位终点，在 G90 时为终点在工件坐标系中坐标；在 G91 时为终点相对于起点位移量。3 线性进给指令 G01 格式：X-Y-Z-A-B-C-U-V-W-F-； 其中：X、Y、Z、A、B、C、U、V、W 为终点，在 G90 时为终点在工件坐标系中坐标；在 G91 时为终点相对于起点位移量。4 圆弧进给及螺旋线进给指令 G02、G03 G17格式：G18 G02 α-β γ-δ- F-G19 G03 R-G02 为顺时针圆弧插补，G03 为逆时针圆弧插补，其中，顺时...
