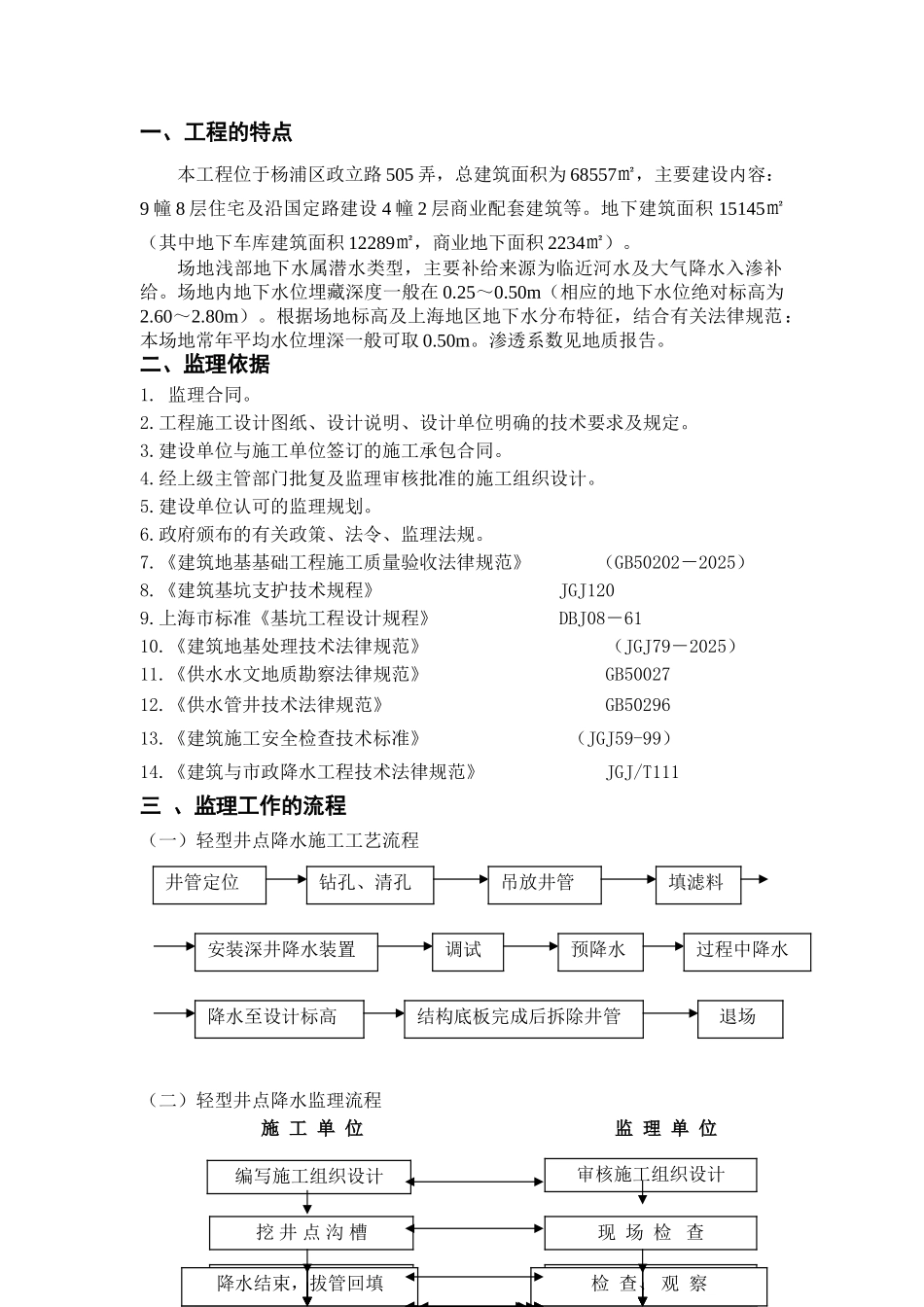

井点降水监理实施细则工 程 名 称新江湾佳苑（二、三期）编 制 人周璋华总监理工程师孙克斌上海百通项目管理咨询有限公司二 00 八年四月一、工程的特点 本工程位于杨浦区政立路 505 弄，总建筑面积为 68557㎡，主要建设内容：9 幢 8 层住宅及沿国定路建设 4 幢 2 层商业配套建筑等。地下建筑面积 15145㎡（其中地下车库建筑面积 12289㎡，商业地下面积 2234㎡）。场地浅部地下水属潜水类型，主要补给来源为临近河水及大气降水入渗补给。场地内地下水位埋藏深度一般在 0.25～0.50m（相应的地下水位绝对标高为2.60～2.80m）。根据场地标高及上海地区地下水分布特征，结合有关法律规范：本场地常年平均水位埋深一般可取 0.50m。渗透系数见地质报告。 二、监理依据1. 监理合同。2.工程施工设计图纸、设计说明、设计单位明确的技术要求及规定。3.建设单位与施工单位签订的施工承包合同。4.经上级主管部门批复及监理审核批准的施工组织设计。5.建设单位认可的监理规划。6.政府颁布的有关政策、法令、监理法规。7.《建筑地基基础工程施工质量验收法律规范》 （GB50202－2025）8.《建筑基坑支护技术规程》 JGJ1209.上海市标准《基坑工程设计规程》 DBJ08－6110.《建筑地基处理技术法律规范》 （JGJ79－2025）11.《供水水文地质勘察法律规范》 GB5002712.《供水管井技术法律规范》 GB5029613.《建筑施工安全检查技术标准》 （JGJ59-99）14.《建筑与市政降水工程技术法律规范》 JGJ/T111三 、监理工作的流程（一）轻型井点降水施工工艺流程（二）轻型井点降水监理流程 施 工 单 位 监 理 单 位编写施工组织设计审核施工组织设计挖 井 点 沟 槽现 场 检 查敷设集水总管现 场 检 查冲孔、沉设井点管检 查、量 测灌 填 砂 滤 料连接总管、安装抽水机组试 抽正 式 降 水降水结束，拔管回填检 查、量 测检 查量 测定期检查、量测检 查、 观 察井管定位钻孔、清孔吊放井管填滤料安装深井降水装置调试预降水过程中降水降水至设计标高结构底板完成后拆除井管退场四、监理工作的控制要点及目标值（一）轻型井点施工质量监理控制目标值序号检查项目允许值或允许偏差检查方法单位数值1井管（点）垂直度%1插管时目测2井管（点）间距（与设计相比）%≤150用钢尺量3井管（点）插入深度（与设计相比）mm≤200水准仪4过滤砂砾料填灌（与设计相比）mm≤5检查回填料用量5井点真空度：轻型井点KPa＞60真空...
