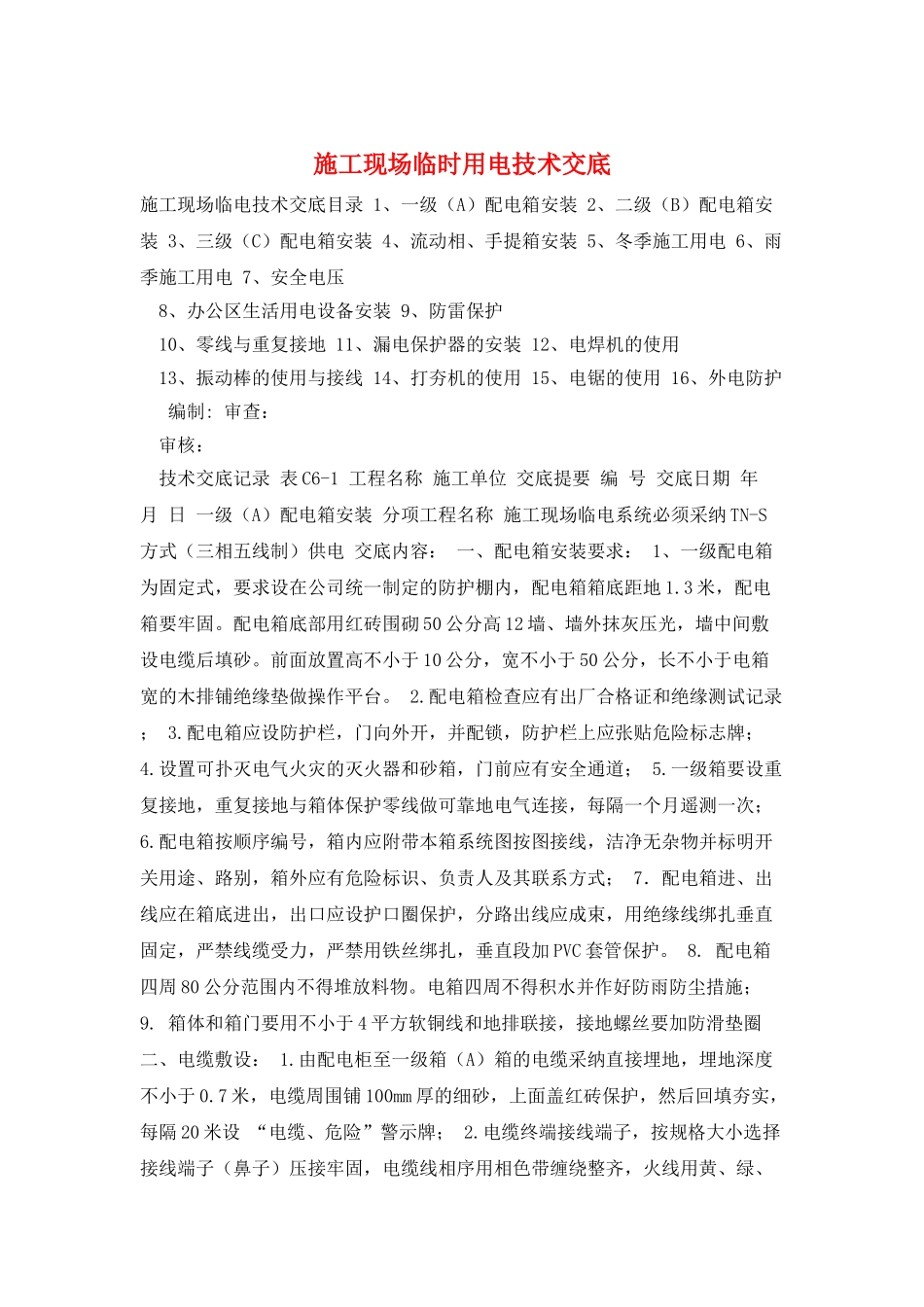

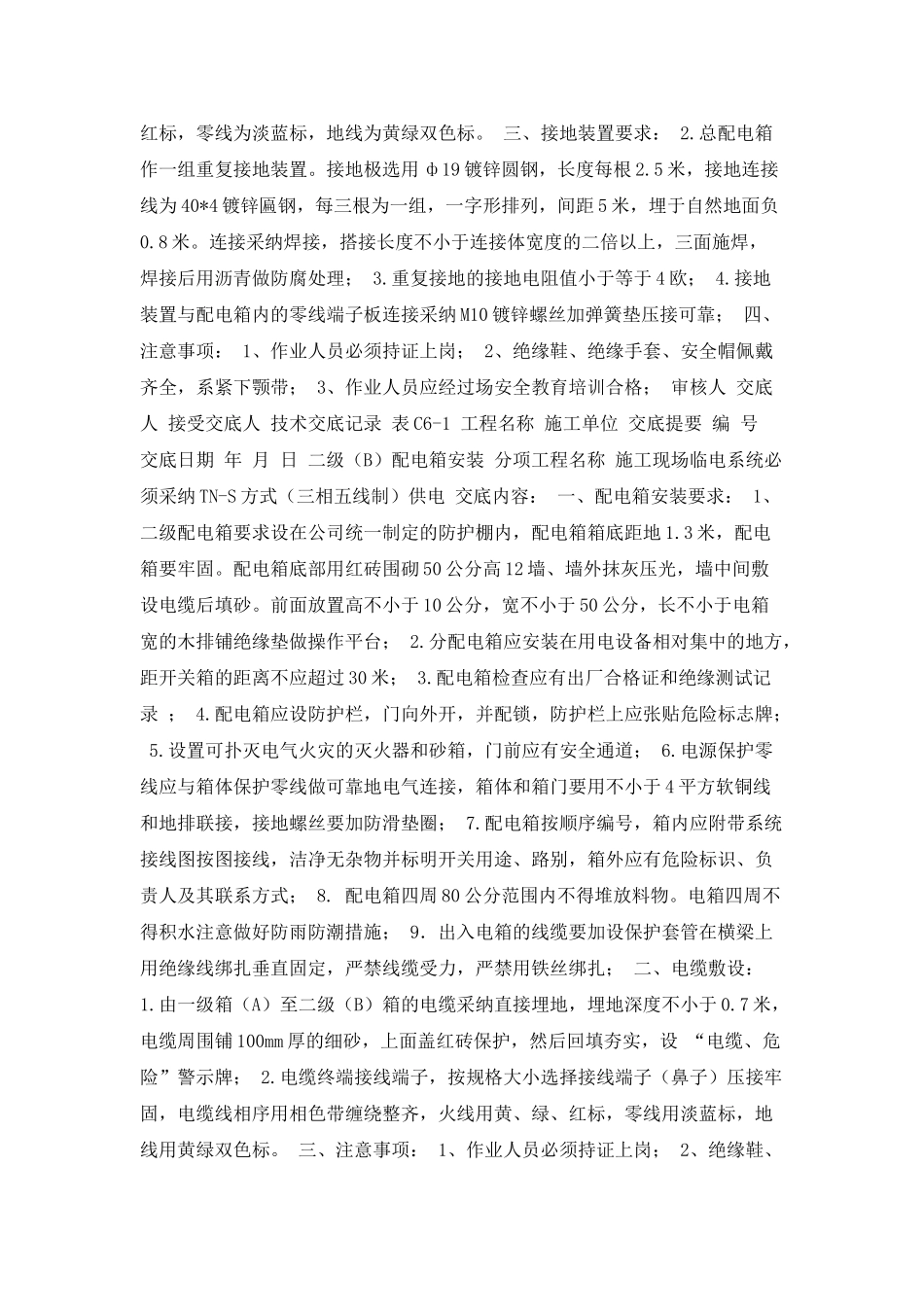

施工现场临时用电技术交底施工现场临电技术交底目录 1、一级（A）配电箱安装 2、二级（B）配电箱安装 3、三级（C）配电箱安装 4、流动相、手提箱安装 5、冬季施工用电 6、雨季施工用电 7、安全电压 8、办公区生活用电设备安装 9、防雷保护 10、零线与重复接地 11、漏电保护器的安装 12、电焊机的使用 13、振动棒的使用与接线 14、打夯机的使用 15、电锯的使用 16、外电防护 编制: 审查： 审核： 技术交底记录 表 C6-1 工程名称 施工单位 交底提要 编 号 交底日期 年 月 日 一级（A）配电箱安装 分项工程名称 施工现场临电系统必须采纳 TN-S方式（三相五线制）供电 交底内容： 一、配电箱安装要求： 1、一级配电箱为固定式，要求设在公司统一制定的防护棚内，配电箱箱底距地 1.3 米，配电箱要牢固。配电箱底部用红砖围砌 50 公分高 12 墙、墙外抹灰压光，墙中间敷设电缆后填砂。前面放置高不小于 10 公分，宽不小于 50 公分，长不小于电箱宽的木排铺绝缘垫做操作平台。 2.配电箱检查应有出厂合格证和绝缘测试记录 ； 3.配电箱应设防护栏，门向外开，并配锁，防护栏上应张贴危险标志牌； 4.设置可扑灭电气火灾的灭火器和砂箱，门前应有安全通道； 5.一级箱要设重复接地，重复接地与箱体保护零线做可靠地电气连接，每隔一个月遥测一次； 6.配电箱按顺序编号，箱内应附带本箱系统图按图接线，洁净无杂物并标明开关用途、路别，箱外应有危险标识、负责人及其联系方式； 7．配电箱进、出线应在箱底进出，出口应设护口圈保护，分路出线应成束，用绝缘线绑扎垂直固定，严禁线缆受力，严禁用铁丝绑扎，垂直段加 PVC 套管保护。 8. 配电箱四周 80 公分范围内不得堆放料物。电箱四周不得积水并作好防雨防尘措施； 9. 箱体和箱门要用不小于 4 平方软铜线和地排联接，接地螺丝要加防滑垫圈 二、电缆敷设： 1.由配电柜至一级箱（A）箱的电缆采纳直接埋地，埋地深度不小于 0.7 米，电缆周围铺 100mm 厚的细砂，上面盖红砖保护，然后回填夯实，每隔 20 米设 “电缆、危险”警示牌； 2.电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，火线用黄、绿、红标，零线为淡蓝标，地线为黄绿双色标。 三、接地装置要求： 2.总配电箱作一组重复接地装置。接地极选用 ф19 镀锌圆钢，长度每根 2.5 米，接地连接线为 40*4 镀锌匾钢，每三根为一组...
