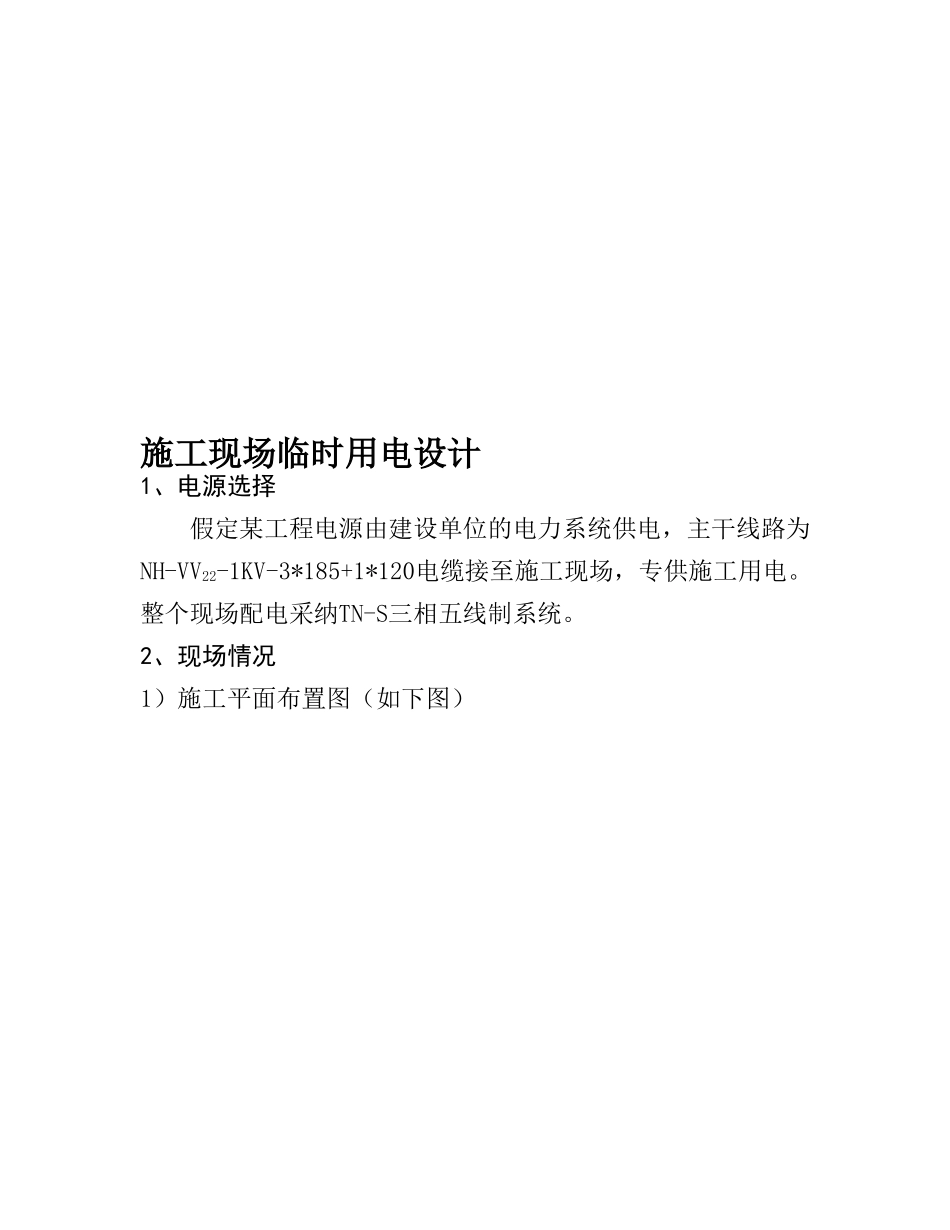

施工现场临时用电设计

施工现场临时用电设计1、电源选择假定某工程电源由建设单位的电力系统供电，主干线路为NH-VV22-1KV-3*185+1*120电缆接至施工现场，专供施工用电。整个现场配电采纳TN-S三相五线制系统。2、现场情况1）施工平面布置图（如下图）2）现场用电情况 现场各机械设备用电表序号机械种类型号规格数量功率(kw)1塔式起重机40t.m1 台282砼搅拌机JZ3501 台7.53钢筋切断机GQ-401 台34钢筋弯曲机GW6-401 台35钢筋对焊机UN1-1001 台756电渣压力焊机U1V1-1251 台1007刨板机MQJ-4422 台7.58圆盘锯MJ1042 台99插入式振动器HX2-2305 台 （ 同 时使用）5.510平板振动器HZ2-502 台 （ 同 时使用）2.211卷扬机M21-2301 台1012潜水泵QY-252 只813蛙式打夯机HW-702 只614砂轮机2 台415沟通电焊机BX-500F-21 台916砂轮切割机2 台2.2*23、总用电容量计算施工现场所有动力设备的总功率为： 施工现场所有电焊机的总功率为：照明用电功率为：则：施工现场用电总容量为：式中： K1、K2、K4—需要系数，查施工手册可得，分别为0.6、0.6、1.0；需要系数表用电名称数量需要系数K数值电动机3~10台K10.711~30台0.630台以上0.5电焊机3~10台K20.610台以上室内照明K30.8室外照明K41.0—电动机的平均功率因数，取0.7；代入公式：4、配电线路的布置根据现场情况，配电间布置在东面角。整个现场临时用电采纳树干式分布，由配电间接出3个回路，设置分配电箱，其中1路控制塔吊、木工棚及钢筋棚；2路控制搅拌机及楼层用电；3路控制现场照明。每路设置二级配电箱，再由二级配电箱接至各用电点配置末端开关箱。配电间内每个回路设置漏电开关，末端开关箱设置漏电开关，形成三级配电二级保护。动力线路埋地敷设，照明线路架空布设。5、配电导线截面选择以1路为例进行计算。1）按允许电流选择导线必须能承受负载电流长时间通过所引起的温升，所以对导线的容许电流要有限制。1路机械设备的用电总容量为：1路的工作电流为：查表，初选1路导线为：VV22-3*95+2*50聚氯乙烯绝缘电缆，环境温度250C、埋地敷设时，其允许电流量为229A，满足要求。2）按允许电压降选择导线上引起的电压降必须在一定限度之内，以确保电压质量。根据公式： 式中：S—导线截面P—1路所有机械设备的总功率，为：28+3+3+7.5+9+10+4+75=139.5KWL—送电线路的距离，按配电间至1路末端最远距离计取，根据现场实量为95m。C—系数，视导线材料、线路电压及配电方式而定，按下表取用，为77。按允许电压降计算...
