无人机倾斜摄影测量外业控制点作业方法

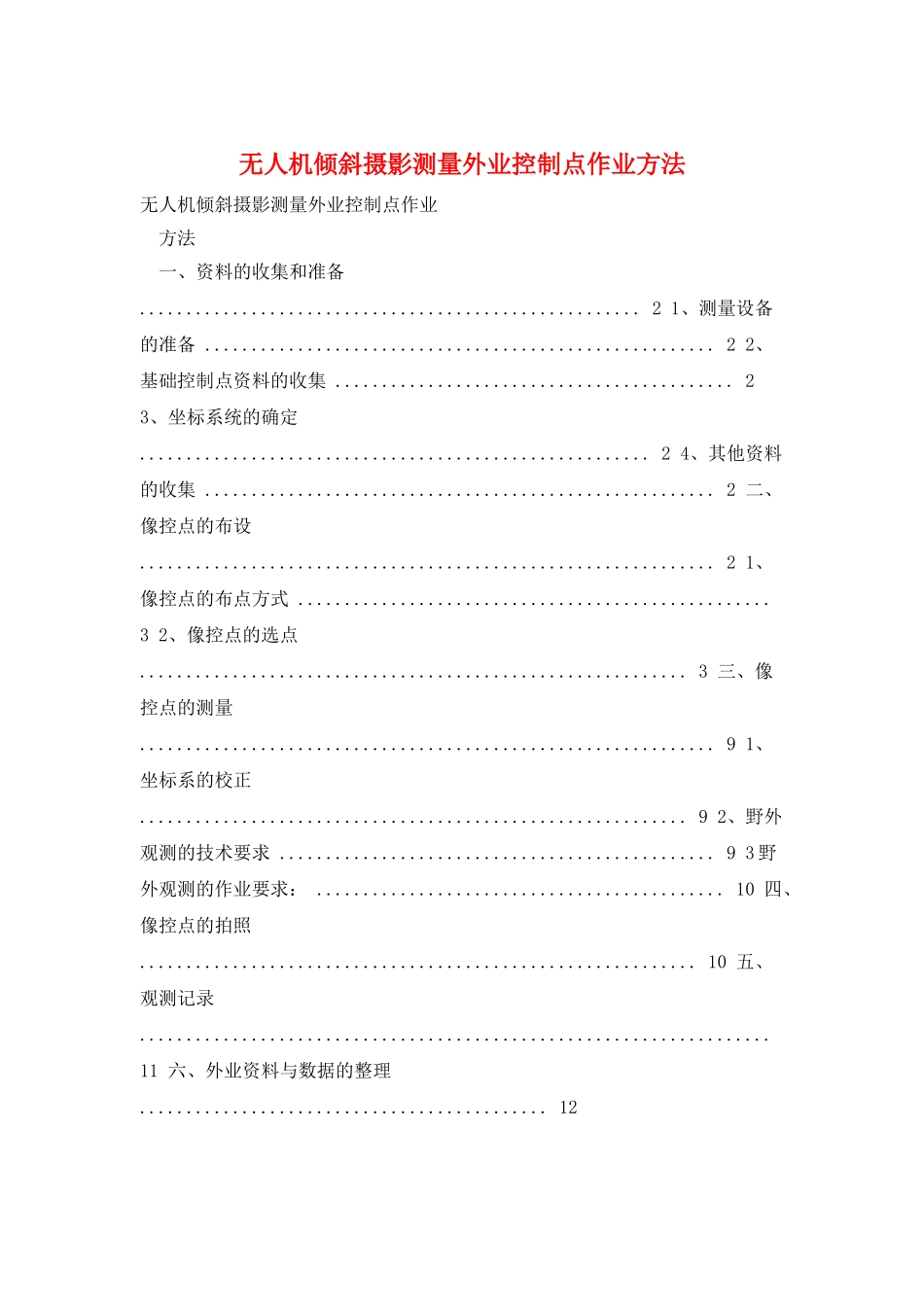

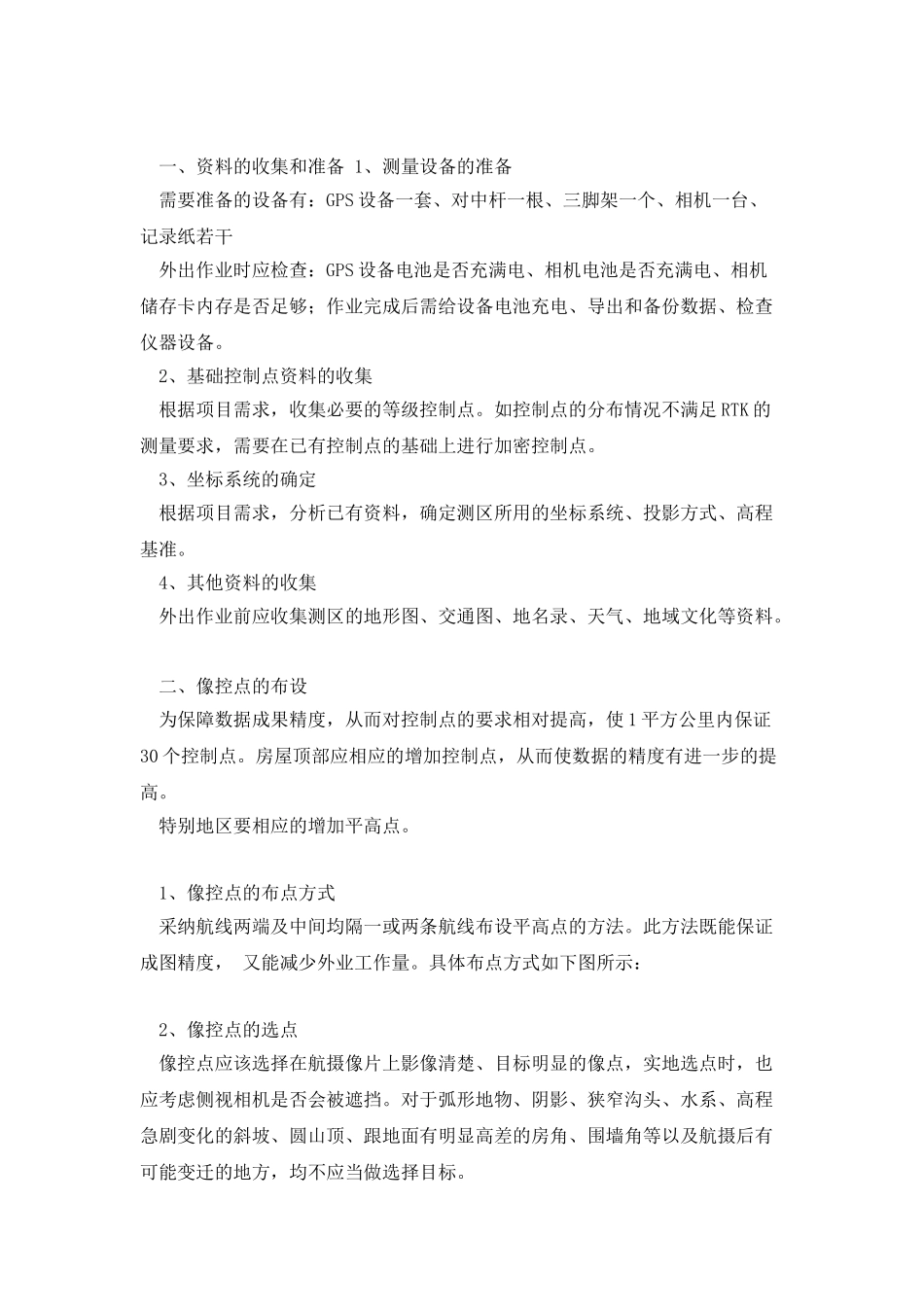

无人机倾斜摄影测量外业控制点作业方法无人机倾斜摄影测量外业控制点作业 方法 一、资料的收集和准备 ...................................................... 2 1、测量设备的准备 ....................................................... 2 2、基础控制点资料的收集 ........................................... 2 3、坐标系统的确定 ....................................................... 2 4、其他资料的收集 ....................................................... 2 二、像控点的布设 .............................................................. 2 1、像控点的布点方式 ................................................... 3 2、像控点的选点 ........................................................... 3 三、像控点的测量 .............................................................. 9 1、坐标系的校正 ........................................................... 9 2、野外观测的技术要求 ............................................... 9 3 野外观测的作业要求： ............................................ 10 四、像控点的拍照 ............................................................ 10 五、观测记录 .................................................................... 11 六、外业资料与数据的整理 ............................................ 12 一、资料的收集和准备 1、测量设备的准备 需要准备的设备有：GPS 设备一套、对中杆一根、三脚架一个、相机一台、记录纸若干 外出作业时应检查：GPS 设备电池是否充满电、相机电池是否充满电、相机储存卡内存是否足够；作业完成后需给设备电池充电、导出和备份数据、检查仪器设备。 2、基础控制点资料的收集 根据项目需求，收集必要的等级控制点。如控制点的分布情况不满足 RTK 的测量要求，需要在已有控制点的基础上进行加密控制点。 3、坐标系统的确定 根据项目需求，分析已有资料，确定测区所用的坐标系统、投影方式、高程基准。 4、其他资料的收集 外出作业前应收集测区的地形图、交通图、地名录、天气、地域文化等资料。 二、像控点的布设 为保障数据成果精度，从而对控制点的要求相对提高，使 1 平方公里内保证30 个控制点。房屋顶部应相应的增加控制点...
