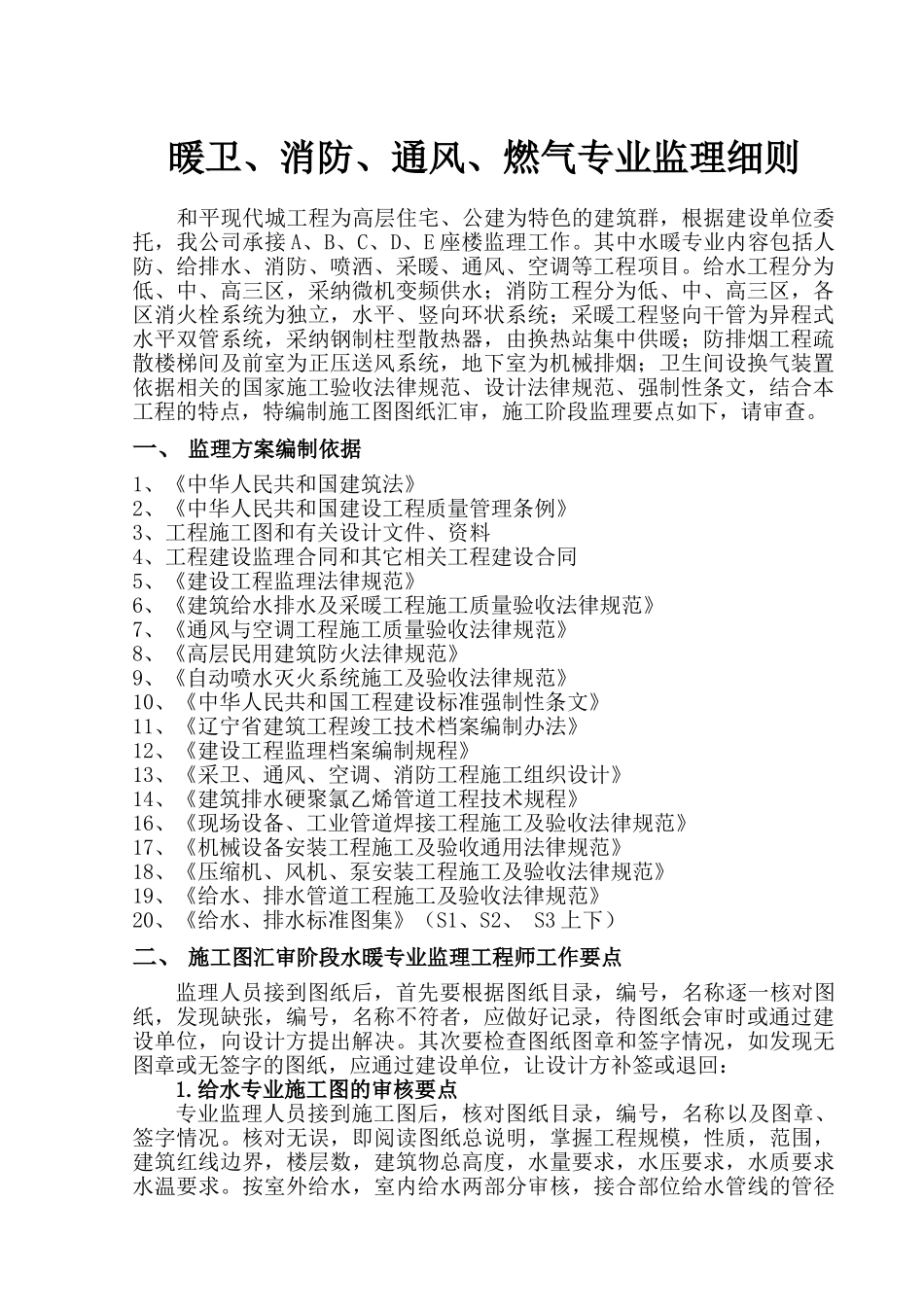

暖卫、消防、通风、燃气专业监理细则和平现代城工程为高层住宅、公建为特色的建筑群，根据建设单位委托，我公司承接 A、B、C、D、E 座楼监理工作。其中水暖专业内容包括人防、给排水、消防、喷洒、采暖、通风、空调等工程项目。给水工程分为低、中、高三区，采纳微机变频供水；消防工程分为低、中、高三区，各区消火栓系统为独立，水平、竖向环状系统；采暖工程竖向干管为异程式水平双管系统，采纳钢制柱型散热器，由换热站集中供暖；防排烟工程疏散楼梯间及前室为正压送风系统，地下室为机械排烟；卫生间设换气装置依据相关的国家施工验收法律规范、设计法律规范、强制性条文，结合本工程的特点，特编制施工图图纸汇审，施工阶段监理要点如下，请审查。一、 监理方案编制依据1、《中华人民共和国建筑法》2、《中华人民共和国建设工程质量管理条例》3、工程施工图和有关设计文件、资料4、工程建设监理合同和其它相关工程建设合同5、《建设工程监理法律规范》6、《建筑给水排水及采暖工程施工质量验收法律规范》7、《通风与空调工程施工质量验收法律规范》8、《高层民用建筑防火法律规范》9、《自动喷水灭火系统施工及验收法律规范》10、《中华人民共和国工程建设标准强制性条文》11、《辽宁省建筑工程竣工技术档案编制办法》12、《建设工程监理档案编制规程》13、《采卫、通风、空调、消防工程施工组织设计》14、《建筑排水硬聚氯乙烯管道工程技术规程》16、《现场设备、工业管道焊接工程施工及验收法律规范》17、《机械设备安装工程施工及验收通用法律规范》18、《压缩机、风机、泵安装工程施工及验收法律规范》19、《给水、排水管道工程施工及验收法律规范》20、《给水、排水标准图集》（S1、S2、 S3 上下）二、 施工图汇审阶段水暖专业监理工程师工作要点监理人员接到图纸后，首先要根据图纸目录，编号，名称逐一核对图纸，发现缺张，编号，名称不符者，应做好记录，待图纸会审时或通过建设单位，向设计方提出解决。其次要检查图纸图章和签字情况，如发现无图章或无签字的图纸，应通过建设单位，让设计方补签或退回：1.给水专业施工图的审核要点专业监理人员接到施工图后，核对图纸目录，编号，名称以及图章、签字情况。核对无误，即阅读图纸总说明，掌握工程规模，性质，范围，建筑红线边界，楼层数，建筑物总高度，水量要求，水压要求，水质要求水温要求。按室外给水，室内给水两部分审核，接合部位给水管线的管径坐标、标高应互相对应...
