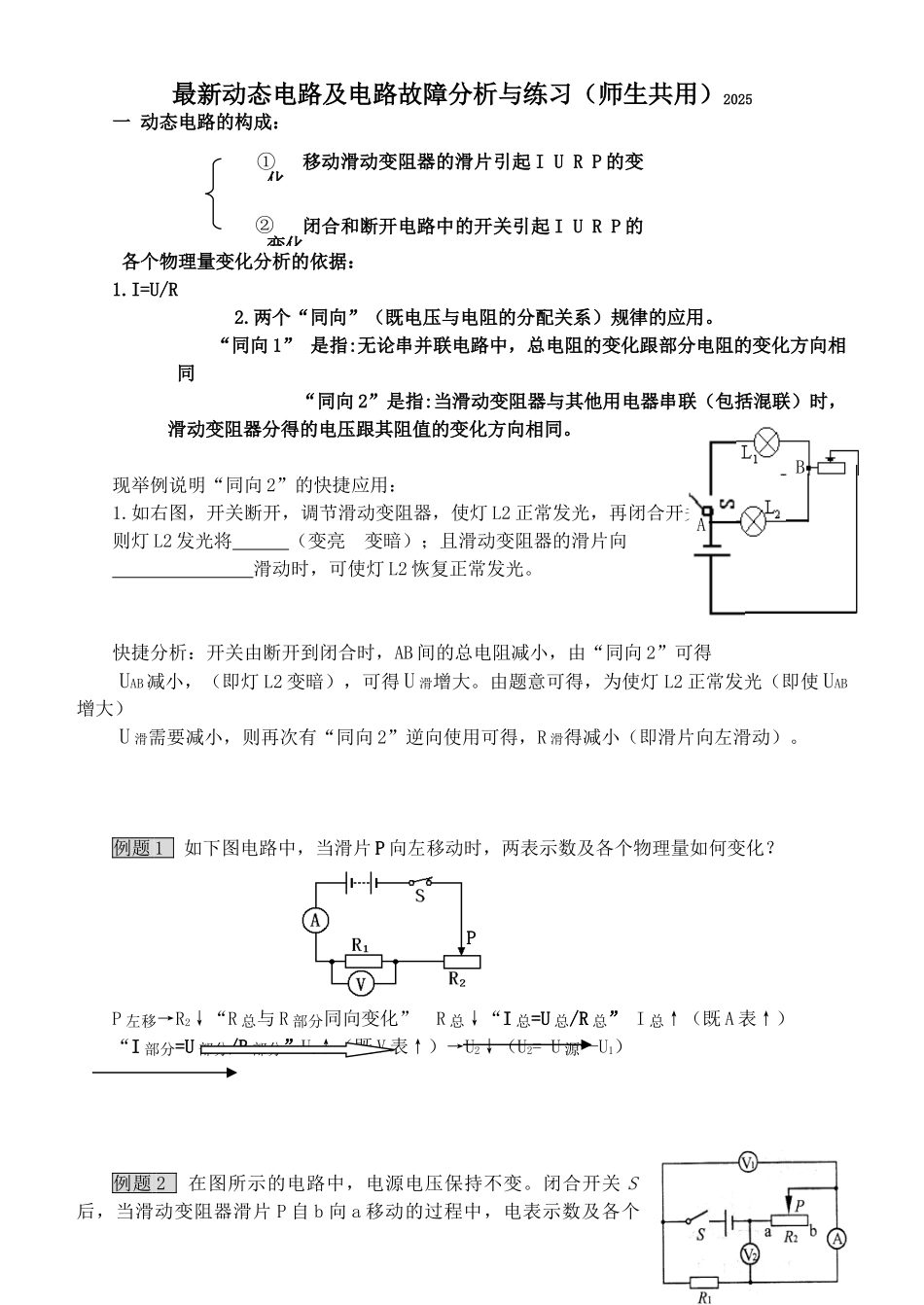

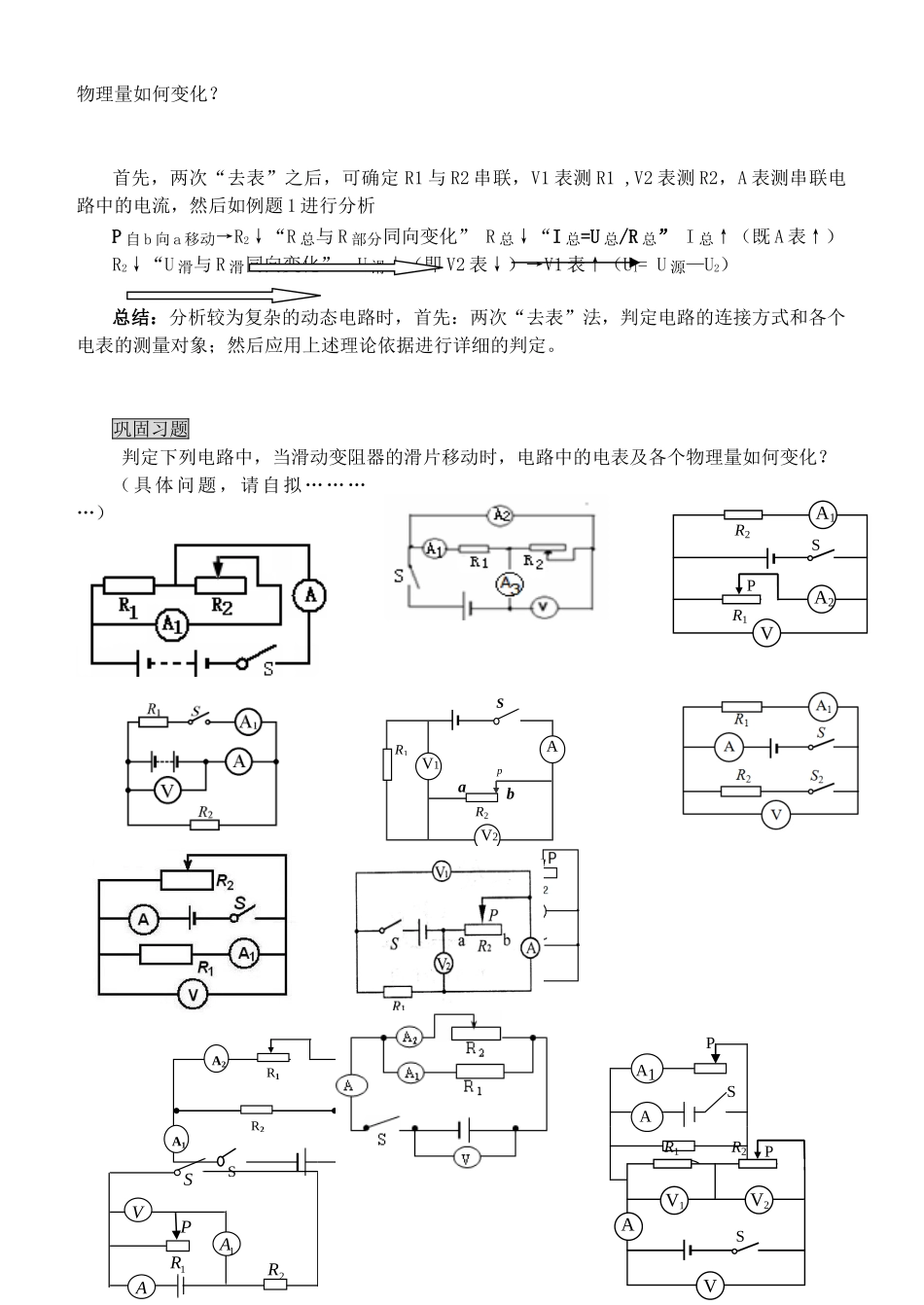

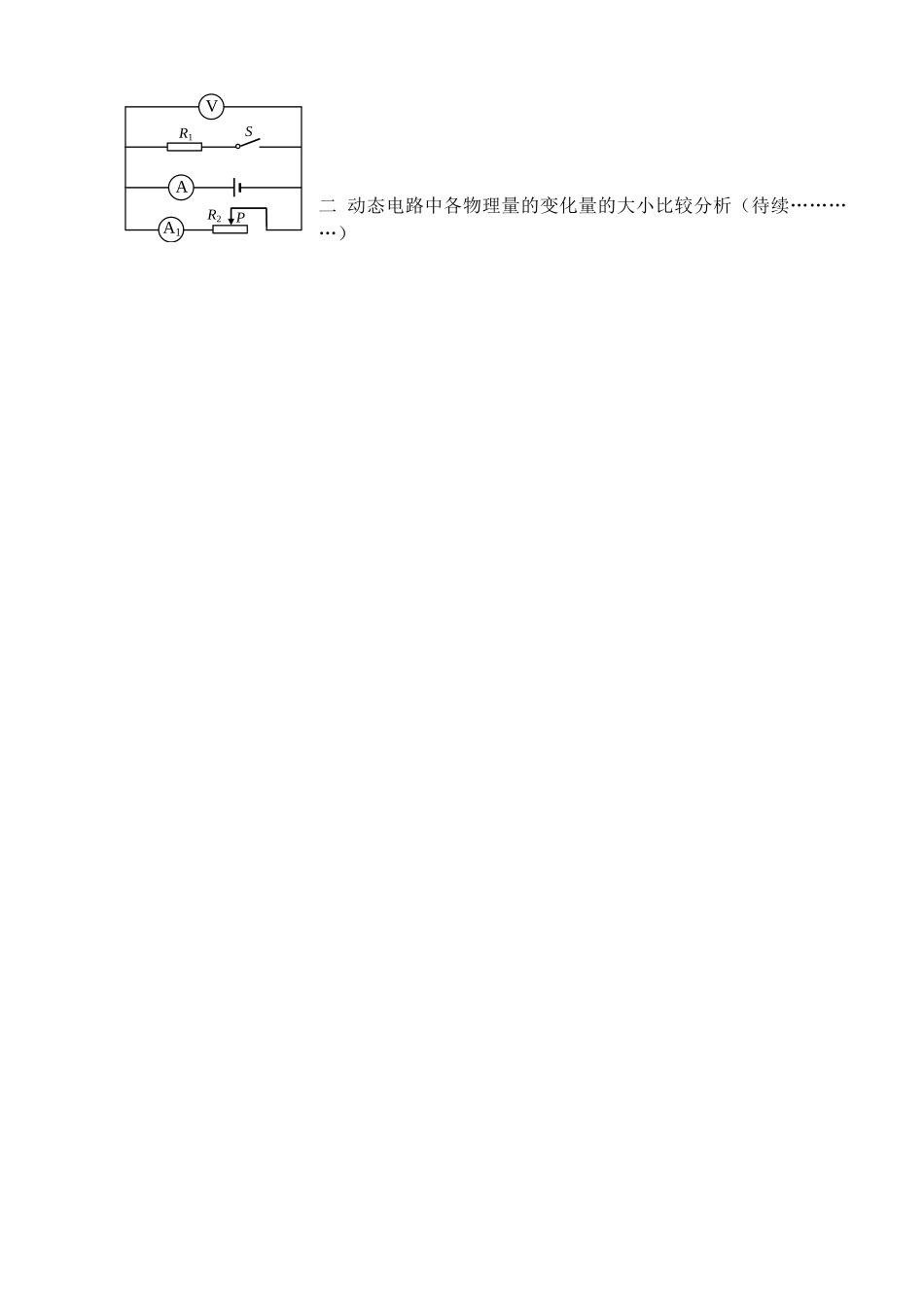

最新动态电路及电路故障分析与练习（师生共用）2025一 动态电路的构成： 各个物理量变化分析的依据：1.I=U/R 2.两个“同向”（既电压与电阻的分配关系）规律的应用。“同向 1” 是指:无论串并联电路中，总电阻的变化跟部分电阻的变化方向相同 “同向 2”是指:当滑动变阻器与其他用电器串联（包括混联）时，滑动变阻器分得的电压跟其阻值的变化方向相同。现举例说明“同向 2”的快捷应用：1.如右图，开关断开，调节滑动变阻器，使灯 L2 正常发光，再闭合开关，则灯 L2 发光将 （变亮 变暗）；且滑动变阻器的滑片向 滑动时，可使灯 L2 恢复正常发光。快捷分析：开关由断开到闭合时，AB 间的总电阻减小，由“同向 2”可得UAB减小，（即灯 L2 变暗），可得 U 滑增大。由题意可得，为使灯 L2 正常发光（即使 UAB增大）U 滑需要减小，则再次有“同向 2”逆向使用可得，R 滑得减小（即滑片向左滑动）。例题 1 如下图电路中，当滑片 P 向左移动时，两表示数及各个物理量如何变化？P 左移→R2↓“R 总与 R 部分同向变化” R 总↓“I 总=U 总/R 总” I 总↑（既 A 表↑）“I 部分=U 部分/R 部分”U1↑（既 V 表↑）→U2↓（U2= U 源—U1）例题 2 在图所示的电路中，电源电压保持不变。闭合开关 S后，当滑动变阻器滑片 P 自 b 向 a 移动的过程中，电表示数及各个①②移动滑动变阻器的滑片引起 I U R P 的变化闭合和断开电路中的开关引起 I U R P 的变化PAB物理量如何变化？首先，两次“去表”之后，可确定 R1 与 R2 串联，V1 表测 R1 ,V2 表测 R2，A 表测串联电路中的电流，然后如例题 1 进行分析P 自 b 向 a 移动→R2↓“R 总与 R 部分同向变化” R 总↓“I 总=U 总/R 总” I 总↑（既 A 表↑）R2↓“U 滑与 R 滑同向变化” U 滑↓（即 V2 表↓）→V1 表↑（U1= U 源—U2）总结：分析较为复杂的动态电路时，首先：两次“去表”法，判定电路的连接方式和各个电表的测量对象；然后应用上述理论依据进行详细的判定。巩固习题 判定下列电路中，当滑动变阻器的滑片移动时，电路中的电表及各个物理量如何变化？（具体问题，请自拟…………）P V R2 R1 S A1 A2 a S R2 R1 V22 V1 A b p A1 A2 R1 R2 S V S A A1 P 图 3 PA1AV1R2RS图 7 A R1 P R2 S V1 V2 V 二 动态电路中各物理量的变化量的大小比较分析（待续…………） R2 P A A1 S R1 V
