本土木工程CAD客观题样本

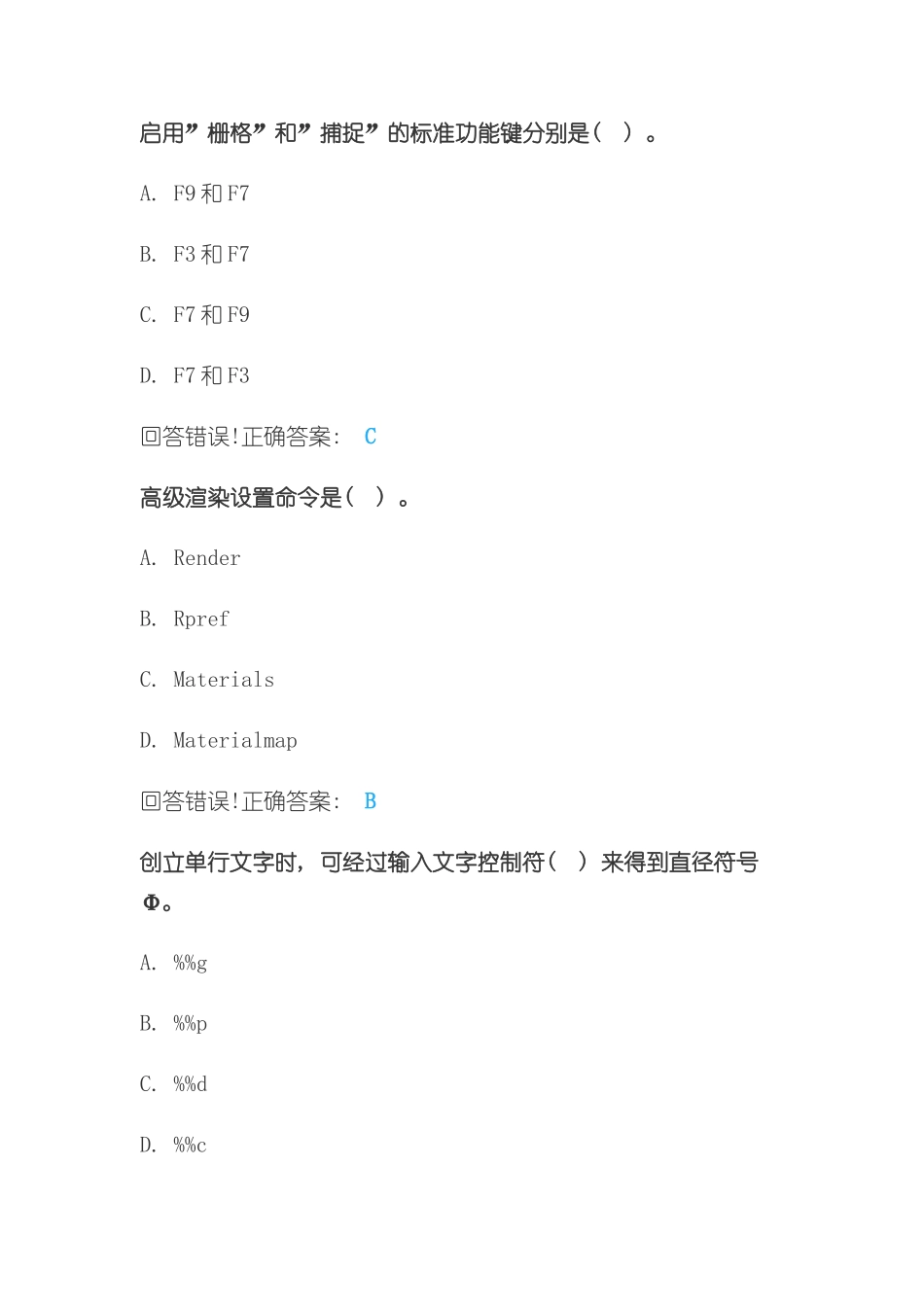

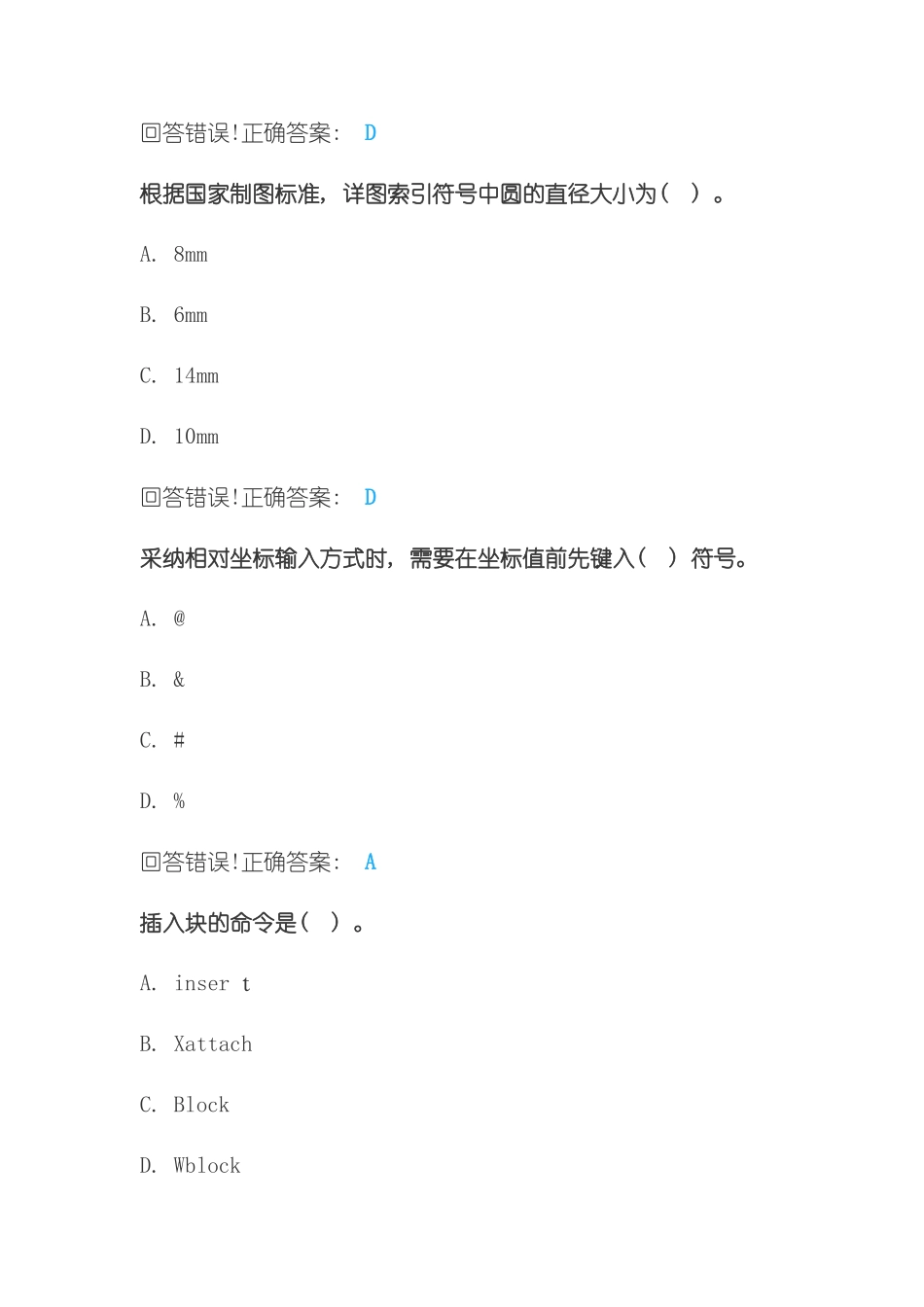

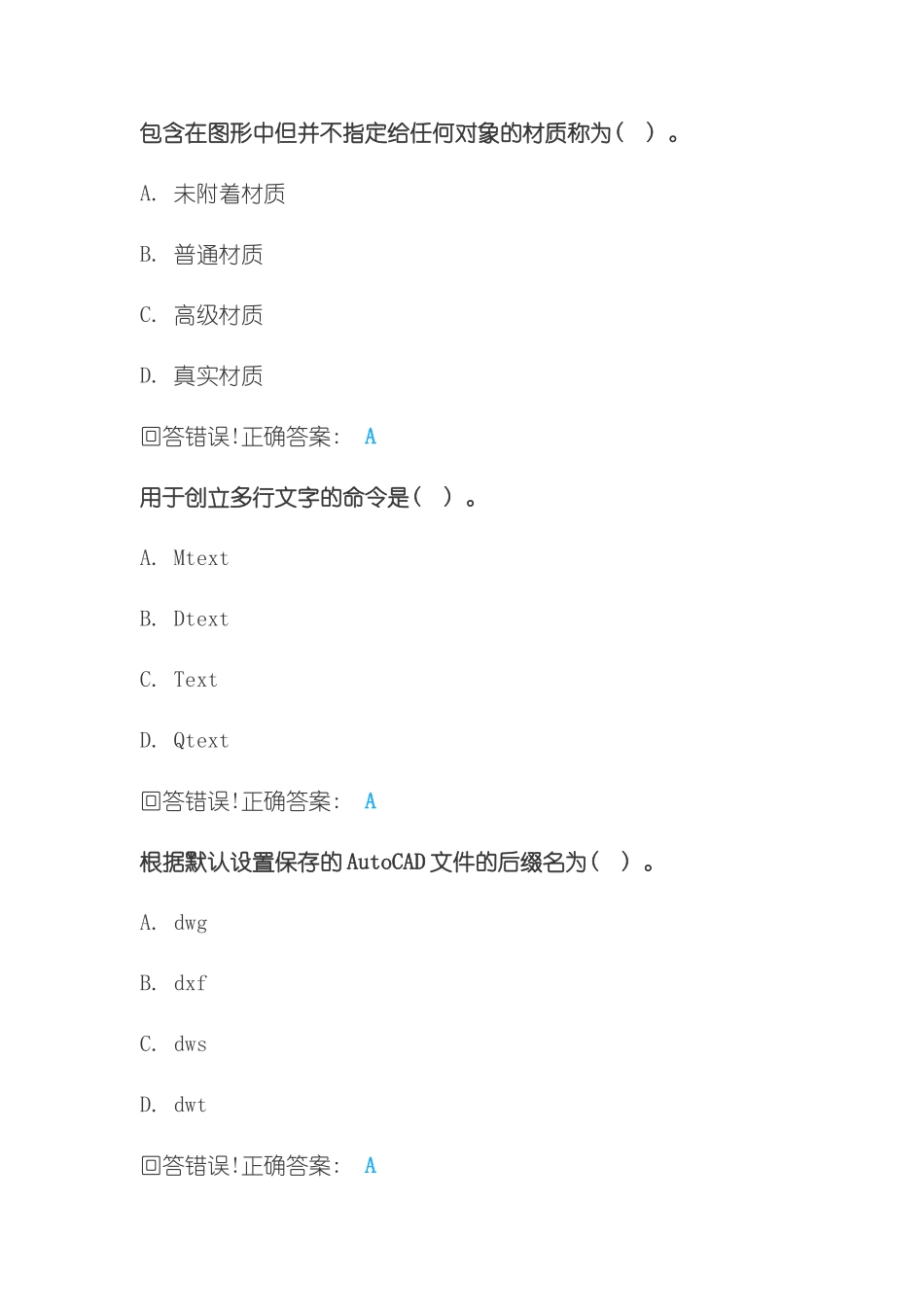

包含在图形中但并不指定给任何对象的材质称为( ) 。A. 未附着材质B. 普通材质C. 高级材质D. 真实材质回答错误!正确答案: A 用于创立多行文字的命令是( ) 。A. MtextB. DtextC. TextD. Qtext回答错误!正确答案: A 根据默认设置保存的 AutoCAD 文件的后缀名为( ) 。A. dwgB. dxfC. dwsD. dwt回答错误!正确答案: A 启用”栅格”和”捕捉”的标准功能键分别是( ) 。A. F9 和 F7B. F3 和 F7C. F7 和 F9D. F7 和 F3回答错误!正确答案: C 高级渲染设置命令是( ) 。A. RenderB. RprefC. MaterialsD. Materialmap回答错误!正确答案: B 创立单行文字时, 可经过输入文字控制符( ) 来得到直径符号Φ。A. %%gB. %%pC. %%dD. %%c回答错误!正确答案: D 根据国家制图标准, 详图索引符号中圆的直径大小为( ) 。A. 8mmB. 6mmC. 14mmD. 10mm回答错误!正确答案: D 采纳相对坐标输入方式时, 需要在坐标值前先键入( ) 符号。A. @B. &C. #D. %回答错误!正确答案: A 插入块的命令是( ) 。A. inser ｔB. XattachC. BlockD. Wblock回答错误!正确答案: A 以下各项中, 未在”圆弧”子菜单中包含的是( ) 。A. 起点、 端点、 圆心B. 圆心、 起点、 端点C. 起点、 圆心、 角度D. 圆心、 起点、 角度回答错误!正确答案: A 在以下桥梁的各个组成部分中, 又可称为下部结构的是( ) 。A. 桥跨结构B. 附属设施C. 桥墩、 桥台和基础D. 支座系统回答错误!正确答案: C 调用 Xline 命令后, 选择参数( ) 可绘制已知角的角平分线。A. HB. BC. VD. O回答错误!正确答案: B 将某一对象根据指定方向矢量的方向和长度延展而获得的曲面是( ) 。A. 平移曲面B. 直纹曲面C. 旋转曲面D. 边界曲面回答错误!正确答案: A 世界上第一台电子计算机诞生于 20 世纪( ) 年代。A. 50B. 30C. 40D. 60回答错误!正确答案: C 实体编辑命令 Solidedit 是一个复合型命令, 共包含( ) 个子命令。A. 10B. 15C. 5D. 20回答错误!正确答案: B 用来表示圈梁的构件代号是( ) 。A. GLB. JLC. QLD. DL回答错误!正确答案: C 将 AutoCAD 的 dwg 图形文件附着到当前图形文件的命令是( ) 。A. ImageattachB. DwfattachC. XattachD. inser ｔ回答错误!正确答案: C 在与建筑物立面平行的投影面上投影所得的正投影图是( ) 。A. 建筑剖面图B. 建筑平...
