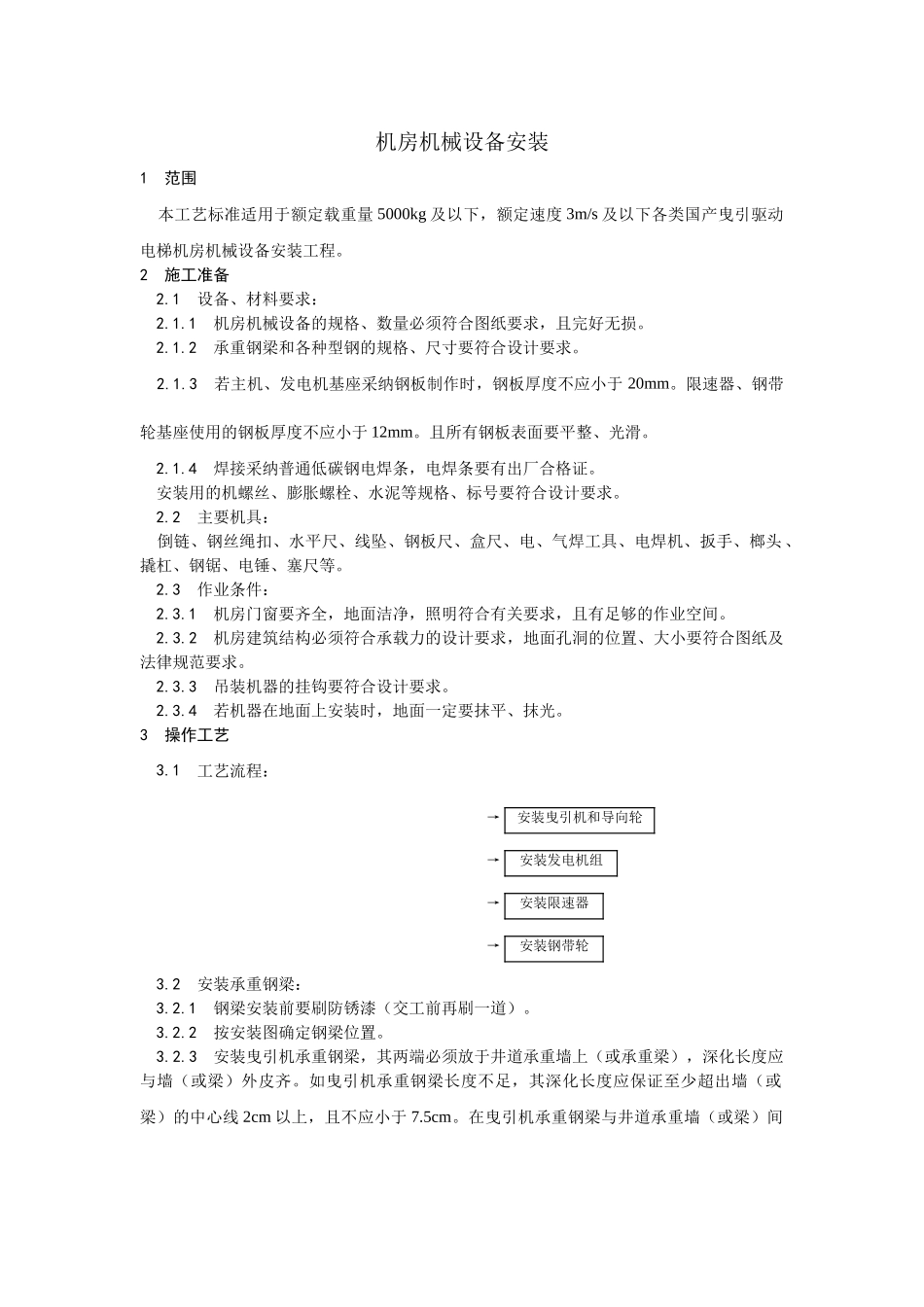

机房机械设备安装1 范围 本工艺标准适用于额定载重量 5000kg 及以下，额定速度 3m/s 及以下各类国产曳引驱动电梯机房机械设备安装工程。2 施工准备 2.1 设备、材料要求： 2.1.1 机房机械设备的规格、数量必须符合图纸要求，且完好无损。 2.1.2 承重钢梁和各种型钢的规格、尺寸要符合设计要求。 2.1.3 若主机、发电机基座采纳钢板制作时，钢板厚度不应小于 20mm。限速器、钢带轮基座使用的钢板厚度不应小于 12mm。且所有钢板表面要平整、光滑。 2.1.4 焊接采纳普通低碳钢电焊条，电焊条要有出厂合格证。 安装用的机螺丝、膨胀螺栓、水泥等规格、标号要符合设计要求。 2.2 主要机具： 倒链、钢丝绳扣、水平尺、线坠、钢板尺、盒尺、电、气焊工具、电焊机、扳手、榔头 、撬杠、钢锯、电锤、塞尺等。 2.3 作业条件： 2.3.1 机房门窗要齐全，地面洁净，照明符合有关要求，且有足够的作业空间。 2.3.2 机房建筑结构必须符合承载力的设计要求，地面孔洞的位置、大小要符合图纸及法律规范要求。 2.3.3 吊装机器的挂钩要符合设计要求。 2.3.4 若机器在地面上安装时，地面一定要抹平、抹光。3 操作工艺 3.1 工艺流程：→安装曳引机和导向轮→安装发电机组→安装限速器→安装钢带轮 3.2 安装承重钢梁： 3.2.1 钢梁安装前要刷防锈漆（交工前再刷一道）。 3.2.2 按安装图确定钢梁位置。 3.2.3 安装曳引机承重钢梁，其两端必须放于井道承重墙上（或承重梁），深化长度应与墙（或梁）外皮齐。如曳引机承重钢梁长度不足，其深化长度应保证至少超出墙（或梁）的中心线 2cm 以上，且不应小于 7.5cm。在曳引机承重钢梁与井道承重墙（或梁）间垫 δ≥16mm，面积大于接触面的钢板。 根据不同条件，选下列安装方法之一进行安装： 3.2.3.1 钢梁安在机房楼板下：在井道顶层高度能满足国标《电梯制造与安装安全法律规范》要求的条件下，钢梁宜安于楼板下，并将钢梁与楼板浇成一体（图 5-68）。 3.2.3.2 钢梁安在机房楼板上：审核机房高度，当钢梁安于楼板下顶层高度不能满足法律规范要求时，钢梁应装于楼板的上面。安装方法如下：首先确定轿厢与对重的中心联线然后根据安装图所给出的尺寸 P 及 Q 确定钢梁安装位置（图 5-69）。 钢梁在混凝土台上的安装方法： a 假如机房高度较高，条件允许，且机房楼板为承重型楼板，应尽量实行此种方法。钢梁安装在混凝土台上时，混凝土台内必须按设计要求加钢筋，且钢筋...
