机械制造装备课程设计

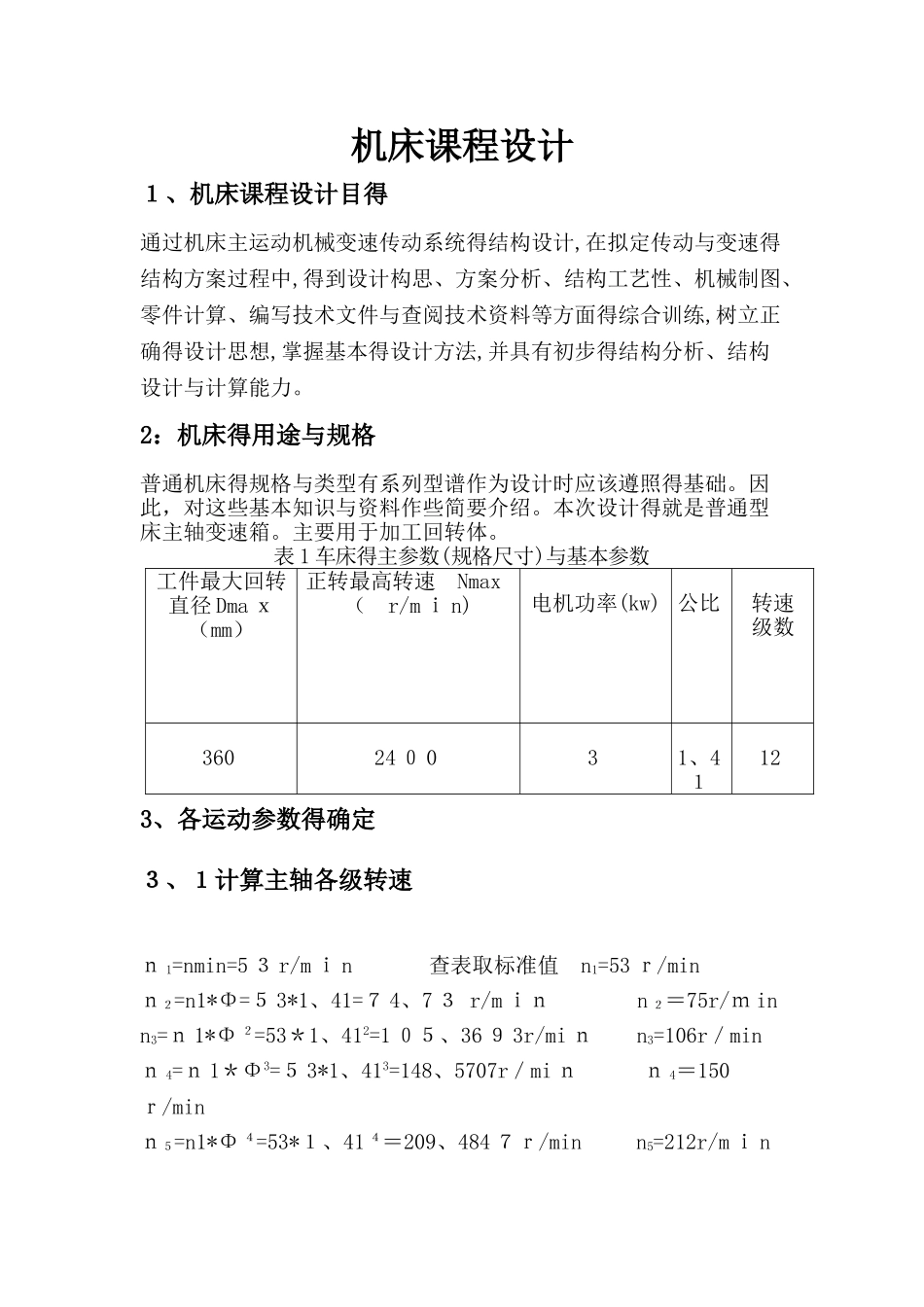

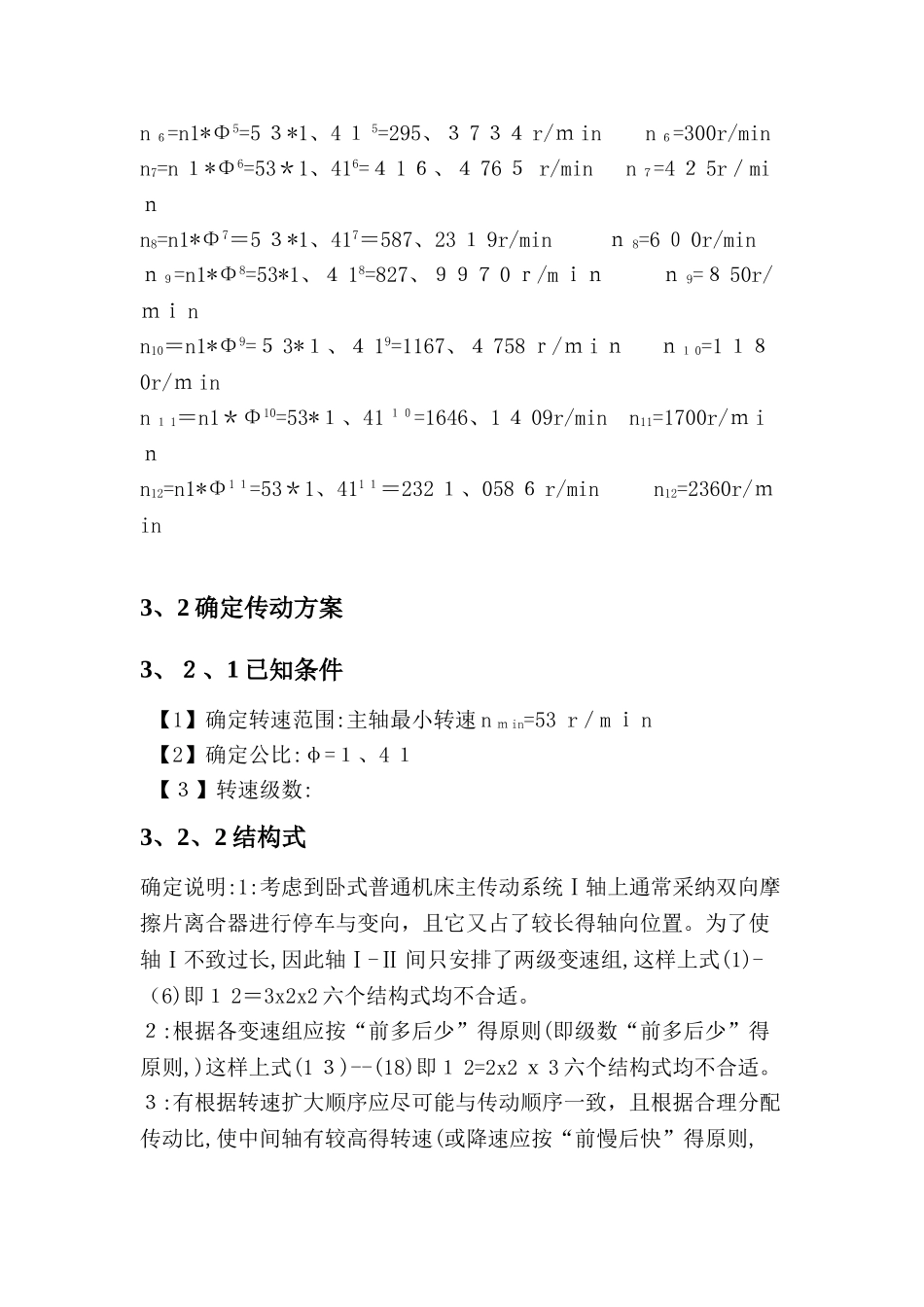

机床课程设计１、机床课程设计目得通过机床主运动机械变速传动系统得结构设计,在拟定传动与变速得结构方案过程中,得到设计构思、方案分析、结构工艺性、机械制图、零件计算、编写技术文件与查阅技术资料等方面得综合训练,树立正确得设计思想,掌握基本得设计方法,并具有初步得结构分析、结构设计与计算能力。2：机床得用途与规格普通机床得规格与类型有系列型谱作为设计时应该遵照得基础。因此，对这些基本知识与资料作些简要介绍。本次设计得就是普通型床主轴变速箱。主要用于加工回转体。表 1 车床得主参数(规格尺寸)与基本参数工件最大回转直径 Dma ｘ（mm）正转最高转速 Nmax （ r/m ｉ n)电机功率(kw) 公比转速级数36024 ０ 031、4１123、各运动参数得确定３、１计算主轴各级转速ｎ 1=nmin=5 ３ r/m ｉ n 查表取标准值 n1=53 ｒ/min ｎ２=n1*Φ=５ 3*1、41=７ 4、7 ３ r/m ｉｎ n ２＝75r/ｍ in n3=ｎ 1*Φ ２=53＊1、412=1 ０５、36 ９ 3r/mi ｎ n3=106r／min ｎ 4=ｎ 1＊Φ3=５ 3*1、413=148、5707r／mi ｎ ｎ 4＝150ｒ/min ｎ５=n1*Φ ４=53*１、41 ４＝209、484 ７ｒ/min n5=212r/m ｉ n n ６=n1*Φ5=5 ３*1、4 １ 5=295、３ 7 ３４ r/ｍ in n ６=300r/min n7=n １*Φ6=53＊1、416=４ 1 ６、４ 76 ５ r/min n ７=4 ２ 5r／miｎ n8=n1*Φ7＝5 ３*1、417＝587、23 １ 9r/min ｎ 8=6 ０ 0r/min ｎ９=n1*Φ8=53*1、４ 18=827、９９７ 0 ｒ/m ｉｎ ｎ 9=８ 50r/ｍｉ n n10＝n1*Φ9=５ 3*１、４ 19=1167、４ 758 ｒ/ｍ i ｎ ｎ１ 0=1 １８0r/ｍ in n １ 1＝n1＊Φ10=53*１、41 １０=1646、1 ４ 09r/min n11=1700r/ｍ iｎ n12=n1*Φ1 １=53＊1、411 １＝232 １、058 ６ r/min n12=2360r/ｍin 3、2 确定传动方案3、２、1 已知条件 【1】确定转速范围:主轴最小转速 n ｍ in=53 r／m ｉ n【2】确定公比:φ=１、4 １ 【３】转速级数:3、2、2 结构式确定说明:1:考虑到卧式普通机床主传动系统Ⅰ轴上通常采纳双向摩擦片离合器进行停车与变向，且它又占了较长得轴向位置。为了使轴Ⅰ不致过长,因此轴Ⅰ-Ⅱ 间只安排了两级变速组,这样上式(1)-（6)即１ 2＝3x2x2 六个结构式均不合适。２:根据各变速组应按“前多后少”得原则(即级数“前多后少”得原则,)这样上式(1 ３)--(18)即１ 2=2x2 ｘ 3 六个结构式均不合适...
