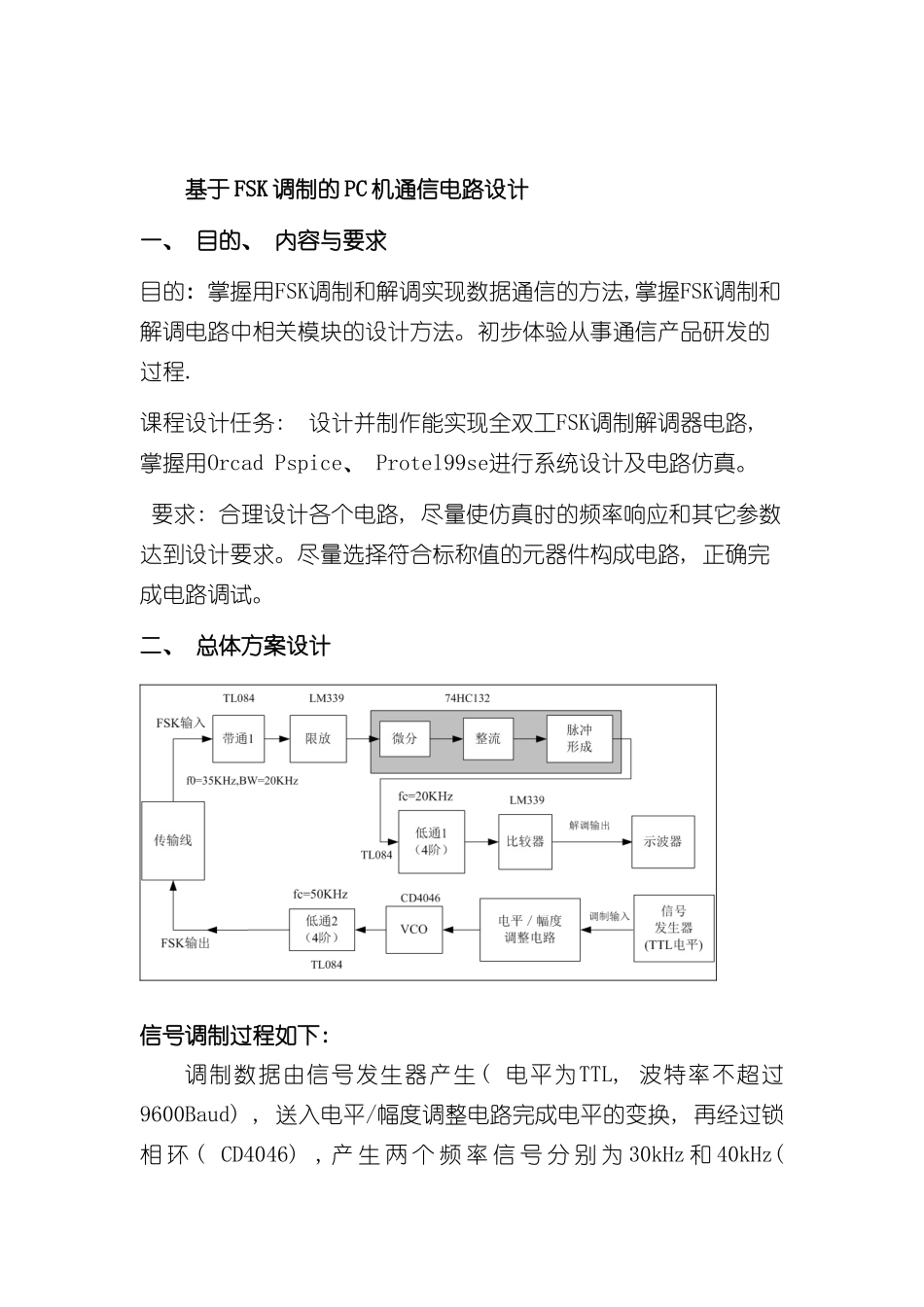

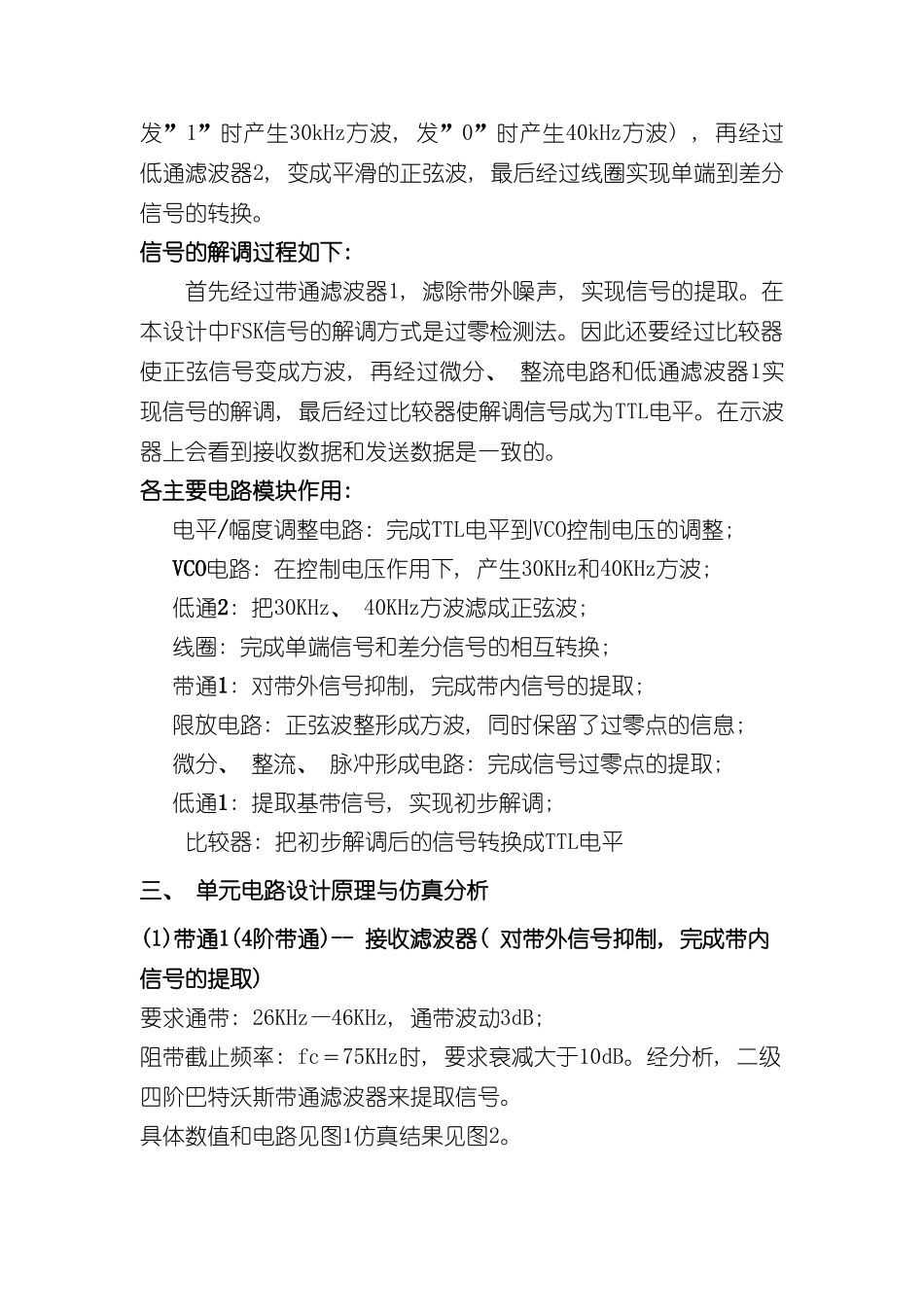

通信系统课程设计实验报告 姓 名: 田昕煜 学 号: 13081405 班 级: 通信四班 班级号: 13083414 基于 FSK 调制的 PC 机通信电路设计一、 目的、 内容与要求目的: 掌握用FSK调制和解调实现数据通信的方法,掌握FSK调制和解调电路中相关模块的设计方法。初步体验从事通信产品研发的过程. 课程设计任务: 设计并制作能实现全双工FSK调制解调器电路, 掌握用Orcad Pspice、 Protel99se进行系统设计及电路仿真。 要求: 合理设计各个电路, 尽量使仿真时的频率响应和其它参数达到设计要求。尽量选择符合标称值的元器件构成电路, 正确完成电路调试。 二、 总体方案设计信号调制过程如下: 调制数据由信号发生器产生( 电平为TTL, 波特率不超过9600Baud) , 送入电平/幅度调整电路完成电平的变换, 再经过锁相 环 ( CD4046) , 产 生 两 个 频 率 信 号 分 别 为 30kHz 和 40kHz( 发”1”时产生30kHz方波, 发”0”时产生40kHz方波) , 再经过低通滤波器2, 变成平滑的正弦波, 最后经过线圈实现单端到差分信号的转换。 信号的解调过程如下: 首先经过带通滤波器1, 滤除带外噪声, 实现信号的提取。在本设计中FSK信号的解调方式是过零检测法。因此还要经过比较器使正弦信号变成方波, 再经过微分、 整流电路和低通滤波器1实现信号的解调, 最后经过比较器使解调信号成为TTL电平。在示波器上会看到接收数据和发送数据是一致的。 各主要电路模块作用: 电平/幅度调整电路: 完成TTL电平到VCO控制电压的调整; VCO电路: 在控制电压作用下, 产生30KHz和40KHz方波; 低通2: 把30KHz、 40KHz方波滤成正弦波; 线圈: 完成单端信号和差分信号的相互转换; 带通1: 对带外信号抑制, 完成带内信号的提取; 限放电路: 正弦波整形成方波, 同时保留了过零点的信息; 微分、 整流、 脉冲形成电路: 完成信号过零点的提取; 低通1: 提取基带信号, 实现初步解调; 比较器: 把初步解调后的信号转换成TTL电平三、 单元电路设计原理与仿真分析(1)带通1(4阶带通)-- 接收滤波器( 对带外信号抑制, 完成带内信号的提取) 要求通带: 26KHz—46KHz, 通带波动3dB; 阻带截止频率: fc＝75KHz时, 要求衰减大于10dB。经分析, 二级四阶巴特沃斯带通滤波器来提取信号。 具体数值和电路见图1仿真结果见图2。图1 图2(2) 低通1 (4阶低通)-- 提取基带信号, 实现初步解调 这两个低通的指标一样, 可用一通带( 0...
