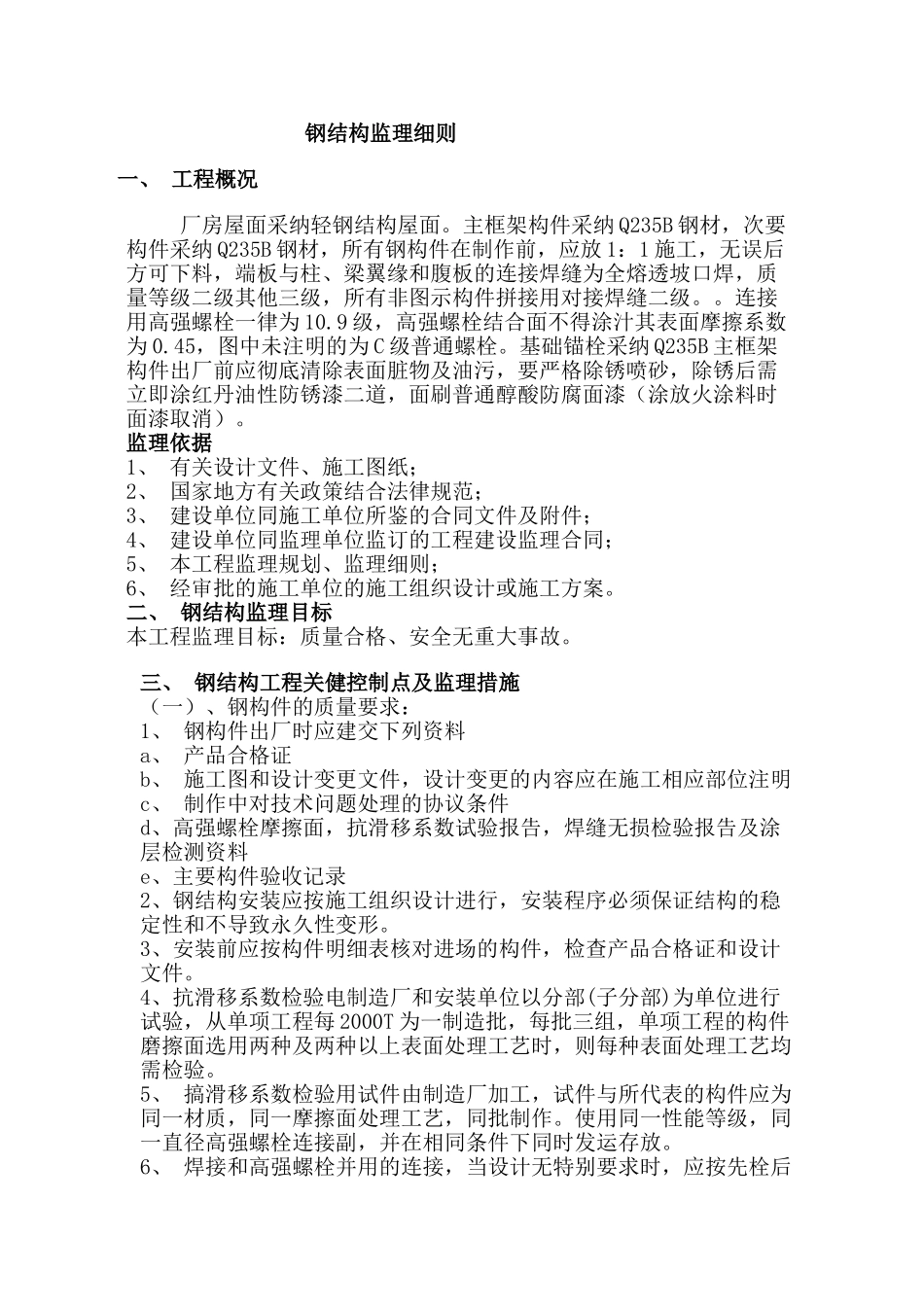

钢结构监理细则一、 工程概况 厂房屋面采纳轻钢结构屋面。主框架构件采纳 Q235B 钢材，次要构件采纳 Q235B 钢材，所有钢构件在制作前，应放 1：1 施工，无误后方可下料，端板与柱、梁翼缘和腹板的连接焊缝为全熔透坡口焊，质量等级二级其他三级，所有非图示构件拼接用对接焊缝二级。。连接用高强螺栓一律为 10.9 级，高强螺栓结合面不得涂汁其表面摩擦系数为 0.45，图中未注明的为 C 级普通螺栓。基础锚栓采纳 Q235B 主框架构件出厂前应彻底清除表面脏物及油污，要严格除锈喷砂，除锈后需立即涂红丹油性防锈漆二道，面刷普通醇酸防腐面漆（涂放火涂料时面漆取消）。监理依据1、 有关设计文件、施工图纸；2、 国家地方有关政策结合法律规范；3、 建设单位同施工单位所鉴的合同文件及附件；4、 建设单位同监理单位监订的工程建设监理合同；5、 本工程监理规划、监理细则；6、 经审批的施工单位的施工组织设计或施工方案。二、 钢结构监理目标 本工程监理目标：质量合格、安全无重大事故。三、 钢结构工程关健控制点及监理措施（一）、钢构件的质量要求：1、 钢构件出厂时应建交下列资料a、 产品合格证b、 施工图和设计变更文件，设计变更的内容应在施工相应部位注明c、 制作中对技术问题处理的协议条件d、高强螺栓摩擦面，抗滑移系数试验报告，焊缝无损检验报告及涂层检测资料e、主要构件验收记录2、钢结构安装应按施工组织设计进行，安装程序必须保证结构的稳定性和不导致永久性变形。3、安装前应按构件明细表核对进场的构件，检查产品合格证和设计文件。4、抗滑移系数检验电制造厂和安装单位以分部(子分部)为单位进行试验，从单项工程每 2000T 为一制造批，每批三组，单项工程的构件磨擦面选用两种及两种以上表面处理工艺时，则每种表面处理工艺均需检验。5、 搞滑移系数检验用试件由制造厂加工，试件与所代表的构件应为同一材质，同一摩擦面处理工艺，同批制作。使用同一性能等级，同一直径高强螺栓连接副，并在相同条件下同时发运存放。6、 焊接和高强螺栓并用的连接，当设计无特别要求时，应按先栓后焊的顺序施工。7、 构件制作的允许偏差值如下表a、 焊接连接拼装允许偏差(mm)边缘高差 t/10 且不大于 3.0 埋弧焊1.0 搭接长度 3.0 顶接缝缘 1.5 端接头错位 2.0（mm）。1 柱底面到柱端与木竹架连接的最上一个安装孔距离±l/1500±15.0(mm)2 柱身弯曲矢高 H/1200 且不大于 12.03 受力托板表面...
