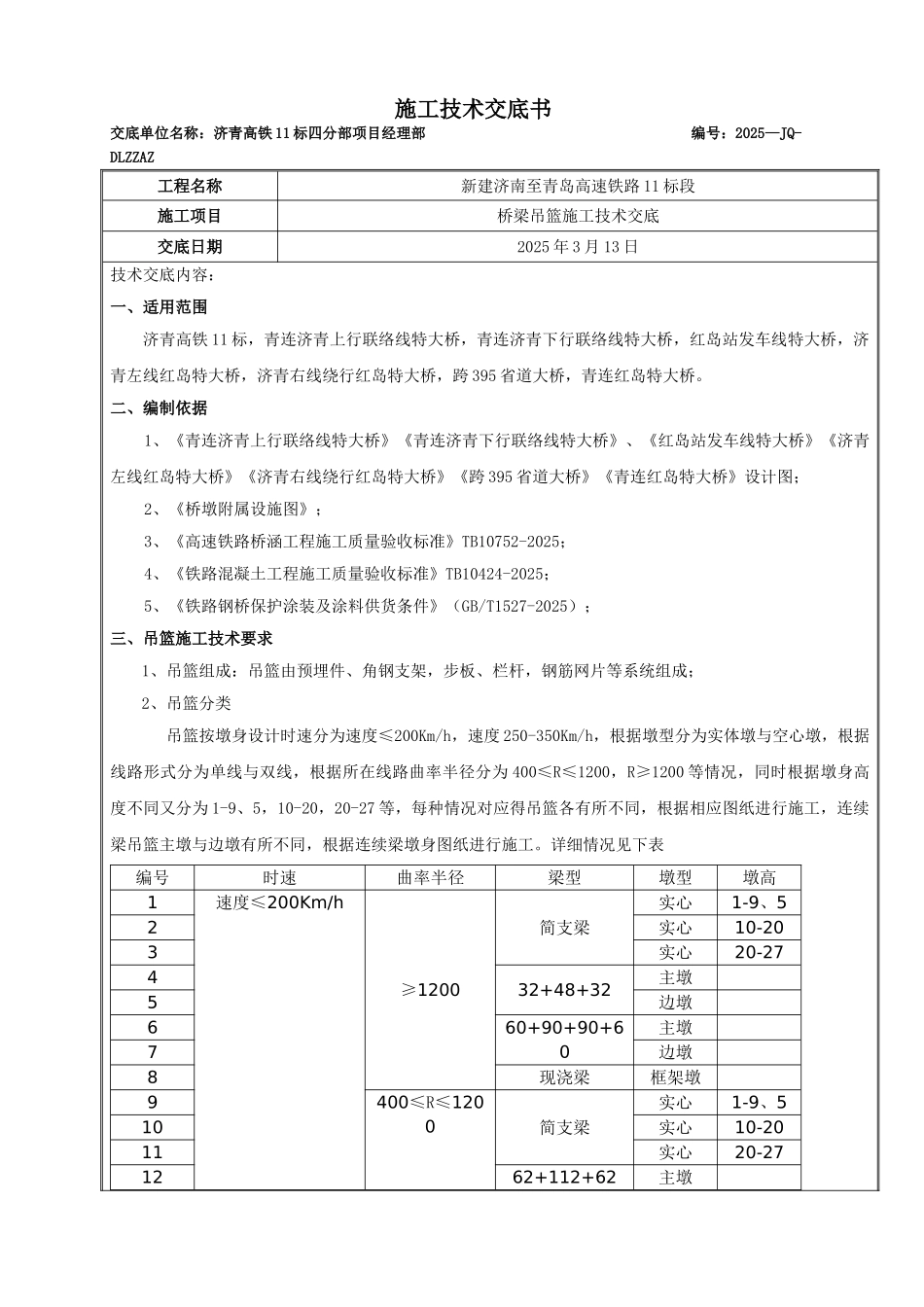

施工技术交底书交底单位名称：济青高铁 11 标四分部项目经理部 编号：2025—JQ-DLZZAZ工程名称新建济南至青岛高速铁路 11 标段施工项目桥梁吊篮施工技术交底交底日期2025 年 3 月 13 日技术交底内容：一、适用范围济青高铁 11 标，青连济青上行联络线特大桥，青连济青下行联络线特大桥，红岛站发车线特大桥，济青左线红岛特大桥，济青右线绕行红岛特大桥，跨 395 省道大桥，青连红岛特大桥。二、编制依据1、《青连济青上行联络线特大桥》《青连济青下行联络线特大桥》、《红岛站发车线特大桥》《济青左线红岛特大桥》《济青右线绕行红岛特大桥》《跨 395 省道大桥》《青连红岛特大桥》设计图；2、《桥墩附属设施图》；3、《高速铁路桥涵工程施工质量验收标准》TB10752-2025；4、《铁路混凝土工程施工质量验收标准》TB10424-2025；5、《铁路钢桥保护涂装及涂料供货条件》（GB/T1527-2025）；三、吊篮施工技术要求1、吊篮组成：吊篮由预埋件、角钢支架，步板、栏杆，钢筋网片等系统组成；2、吊篮分类 吊篮按墩身设计时速分为速度≤200Km/h，速度 250-350Km/h，根据墩型分为实体墩与空心墩，根据线路形式分为单线与双线，根据所在线路曲率半径分为 400≤R≤1200，R≥1200 等情况，同时根据墩身高度不同又分为 1-9、5，10-20，20-27 等，每种情况对应得吊篮各有所不同，根据相应图纸进行施工，连续梁吊篮主墩与边墩有所不同，根据连续梁墩身图纸进行施工。详细情况见下表编号时速曲率半径梁型墩型墩高1速度≤200Km/h≥1200简支梁实心1-9、52实心10-203实心20-27432+48+32主墩 5边墩 660+90+90+60主墩 7边墩 8现浇梁框架墩 9400≤R≤1200简支梁实心1-9、510实心10-2011实心20-271262+112+62主墩 13边墩 1440+64+40主墩 15边墩 1648+80+48主墩 17边墩 18现浇梁框架墩 19简支梁空心 2062+112+62主墩 21边墩 时速曲率半径梁型墩型墩帽尺寸22速度 250-350Km/h≥1200简支梁实心4*223简支梁实心4、2*2、224简支梁实心双线 25现浇梁框架墩 2632+48+32主墩 27边墩 2860+100+100+60主墩 29边墩 3040+64+40主墩 31边墩 3、吊篮预埋件埋设：吊篮预埋件在其墩身施工时进行预埋，吊篮预埋件分为固定角钢支架得 M20 得 U型螺栓、连接边栏杆得直径 20mm 得锚筋。预埋件必须根据设计图纸进行平面及立面位置准确埋设。对于已做墩身因吊篮边栏杆锚筋未及时埋设，要求在施做吊篮时根据以下要求进行埋设：⑴ 在墩身预埋...
