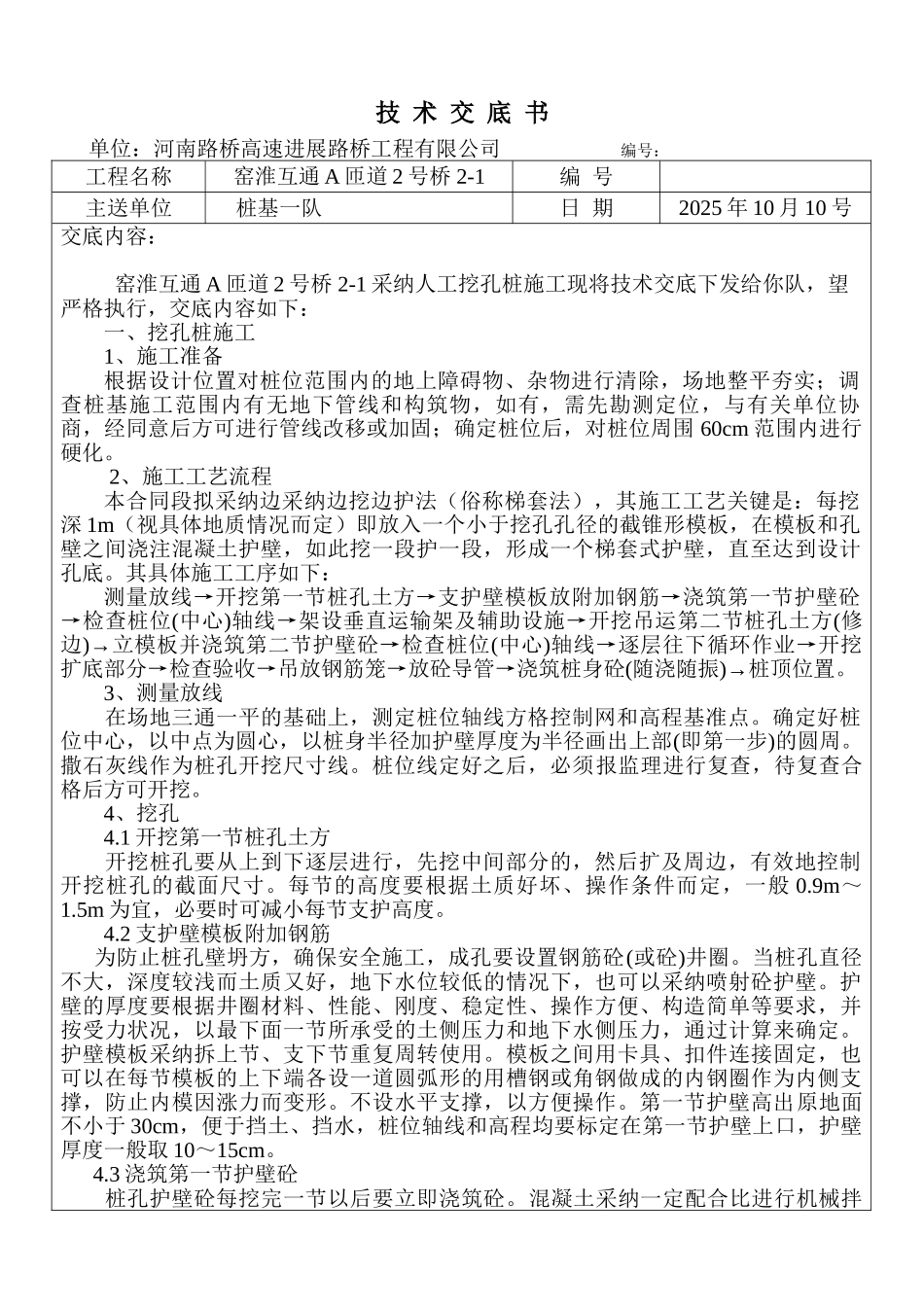

技 术 交 底 书单位：河南路桥高速进展路桥工程有限公司 编号：工程名称窑淮互通 A 匝道 2 号桥 2-1编 号主送单位 桩基一队日 期2025 年 10 月 10 号交底内容： 窑淮互通 A 匝道 2 号桥 2-1 采纳人工挖孔桩施工现将技术交底下发给你队，望严格执行，交底内容如下：一、挖孔桩施工1、施工准备根据设计位置对桩位范围内的地上障碍物、杂物进行清除，场地整平夯实；调查桩基施工范围内有无地下管线和构筑物，如有，需先勘测定位，与有关单位协商，经同意后方可进行管线改移或加固；确定桩位后，对桩位周围 60cm 范围内进行硬化。 2、施工工艺流程本合同段拟采纳边采纳边挖边护法（俗称梯套法），其施工工艺关键是：每挖深 1m（视具体地质情况而定）即放入一个小于挖孔孔径的截锥形模板，在模板和孔壁之间浇注混凝土护壁，如此挖一段护一段，形成一个梯套式护壁，直至达到设计孔底。其具体施工工序如下：测量放线→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼→检查桩位(中心)轴线→架设垂直运输架及辅助设施→开挖吊运第二节桩孔土方(修边)→立模板并浇筑第二节护壁砼→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放砼导管→浇筑桩身砼(随浇随振)→桩顶位置。3、测量放线 在场地三通一平的基础上，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后，必须报监理进行复查，待复查合格后方可开挖。4、挖孔4.1 开挖第一节桩孔土方 开挖桩孔要从上到下逐层进行，先挖中间部分的，然后扩及周边，有效地控制开挖桩孔的截面尺寸。每节的高度要根据土质好坏、操作条件而定，一般 0.9m～1.5m 为宜，必要时可减小每节支护高度。 4.2 支护壁模板附加钢筋 为防止桩孔壁坍方，确保安全施工，成孔要设置钢筋砼(或砼)井圈。当桩孔直径不大，深度较浅而土质又好，地下水位较低的情况下，也可以采纳喷射砼护壁。护壁的厚度要根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求，并按受力状况，以最下面一节所承受的土侧压力和地下水侧压力，通过计算来确定。护壁模板采纳拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因涨力而变形。不...
