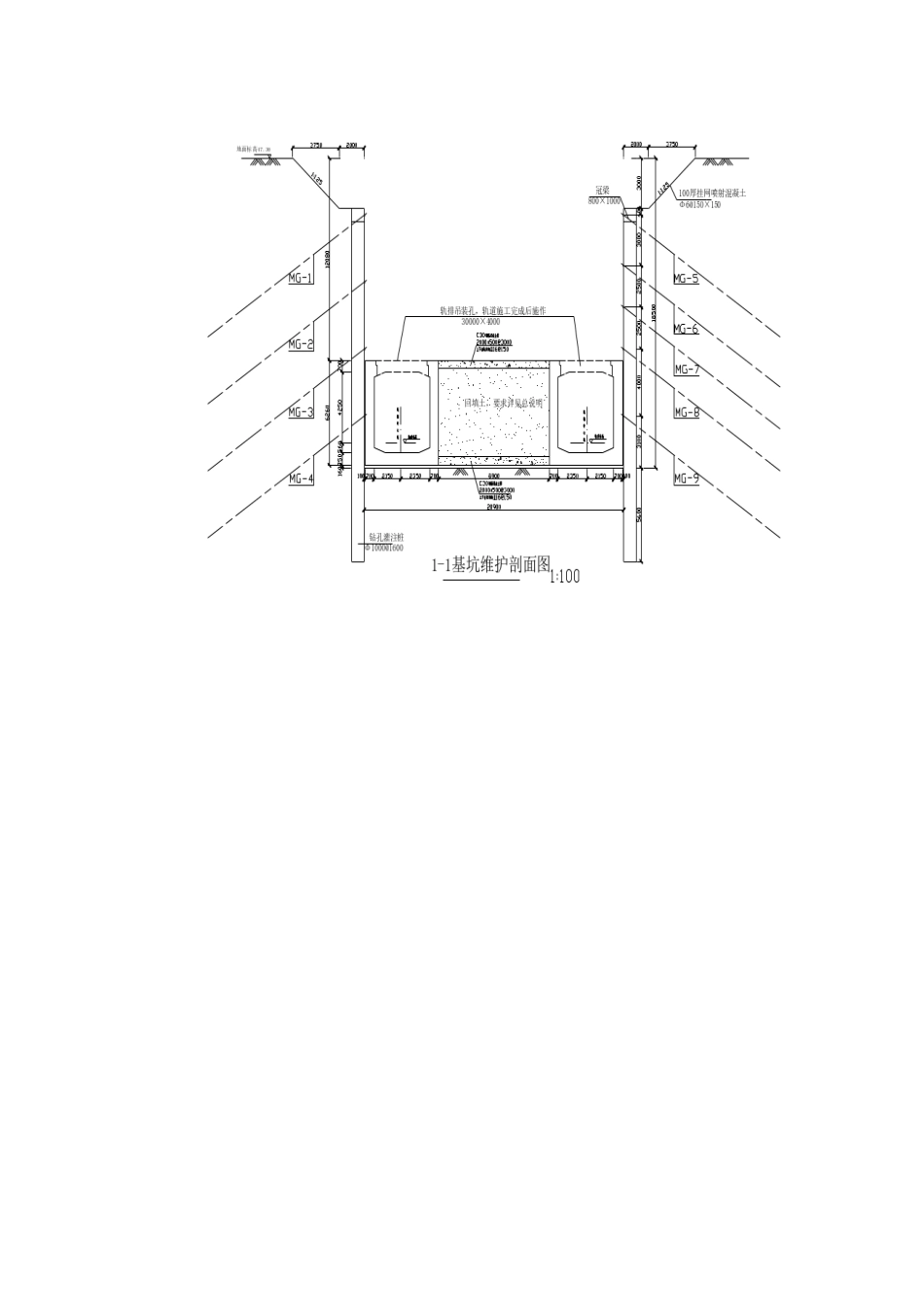

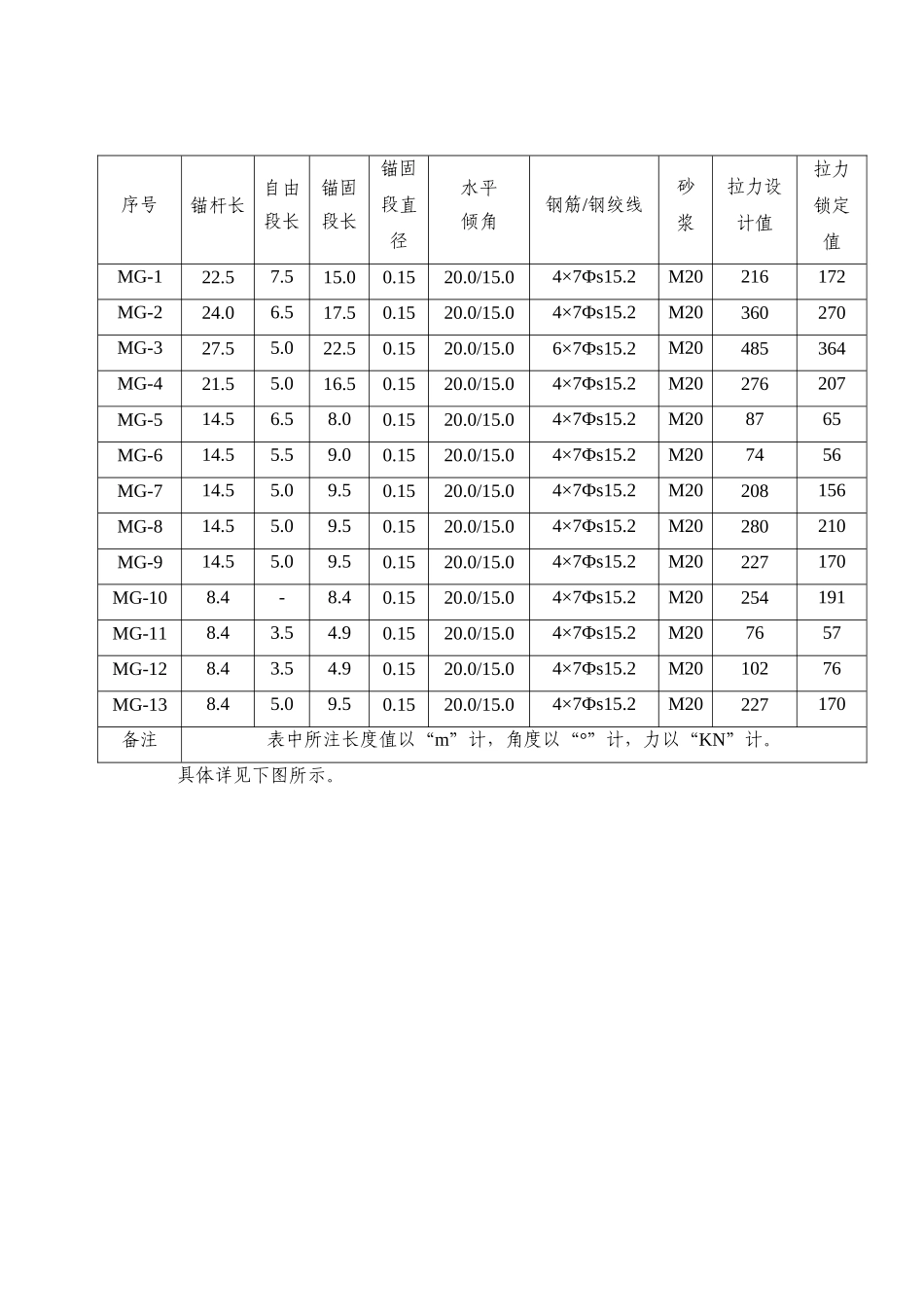

桩间锚索施工技术及安全交底一、预应力锚索构造 锚杆采纳 fptk=1860 的预应力钢绞线,锚索由锚固段、自由段和紧固头三部分构成,紧固头由钢围檩、钢垫板和锚具组成。锚索长度包括锚固段、自由段、张拉段三部分(见图 1)。 锚固段长度主要考虑地质条件等因素对锚固力的影响而确定，在理论计算和经验类比的基础上，确定锚固段长度及自由段长度。锚固段直径均为 0.15m，水平倾角均为 20°/15°，钢绞线为 4×7Фs15.2、6×7Фs15.2 两种规格，砂浆均为M20 型号。锚索自由段是拉力集中型锚索的满负荷段，通过抗滑力分析确定锚固路径最有效的布置方向为沿水平方向下倾 20°,锚孔直径为 Ф200mm。锚索采纳高强度低松弛预应力 7Фs 钢丝组成的直径为 15.2mm 钢绞线,各排锚索竖向间距为 4m，每道锚索设置在桩间，采纳一桩一锚的布置形式，强度为 1860MPa。二、预应力锚索布设及设计参数 按高程设置四道锚索,共计 166 根锚索。四道锚索形式:在同一纵断面间距为2.5-4.3m,横向间距为 1.6m,纵断面共设置 4-5 道,每道锚索设计参数如下表所示。其中 MG-10 到 MG-13 锚索设计参数视现场实际报设计单位确认后确定。序号锚杆长自由段长锚固段长锚固段直径水平倾角钢筋/钢绞线砂浆拉力设计值拉力锁定值MG-122.57.515.00.1520.0/15.04×7Фs15.2M20216172MG-224.06.517.50.1520.0/15.04×7Фs15.2M20360270MG-327.55.022.50.1520.0/15.06×7Фs15.2M20485364MG-421.55.016.50.1520.0/15.04×7Фs15.2M20276207MG-514.56.58.00.1520.0/15.04×7Фs15.2M208765MG-614.55.59.00.1520.0/15.04×7Фs15.2M207456MG-714.55.09.50.1520.0/15.04×7Фs15.2M20208156MG-814.55.09.50.1520.0/15.04×7Фs15.2M20280210MG-914.55.09.50.1520.0/15.04×7Фs15.2M20227170MG-108.4-8.40.1520.0/15.04×7Фs15.2M20254191MG-118.43.54.90.1520.0/15.04×7Фs15.2M207657MG-128.43.54.90.1520.0/15.04×7Фs15.2M2010276MG-138.45.09.50.1520.0/15.04×7Фs15.2M20227170备注表中所注长度值以“m”计，角度以“°”计，力以“KN”计。具体详见下图所示。三、围护承载钻孔桩布设 车站开挖深度为 16～19m,排桩采纳直径 1000mm 间距为 1600mm 的旋挖钻孔桩,桩长为 21.0m,桩址插入砂卵地层中,桩入土深度为 5.6m,桩采纳 C30 钢筋混凝土作为围护结构的支撑体系。四、锚索段钢围檩构造 1、钢围檩是锚索向钻孔桩传递荷载和锚固的载体,其设计承载力与锚索...
