模拟电子试题及答案

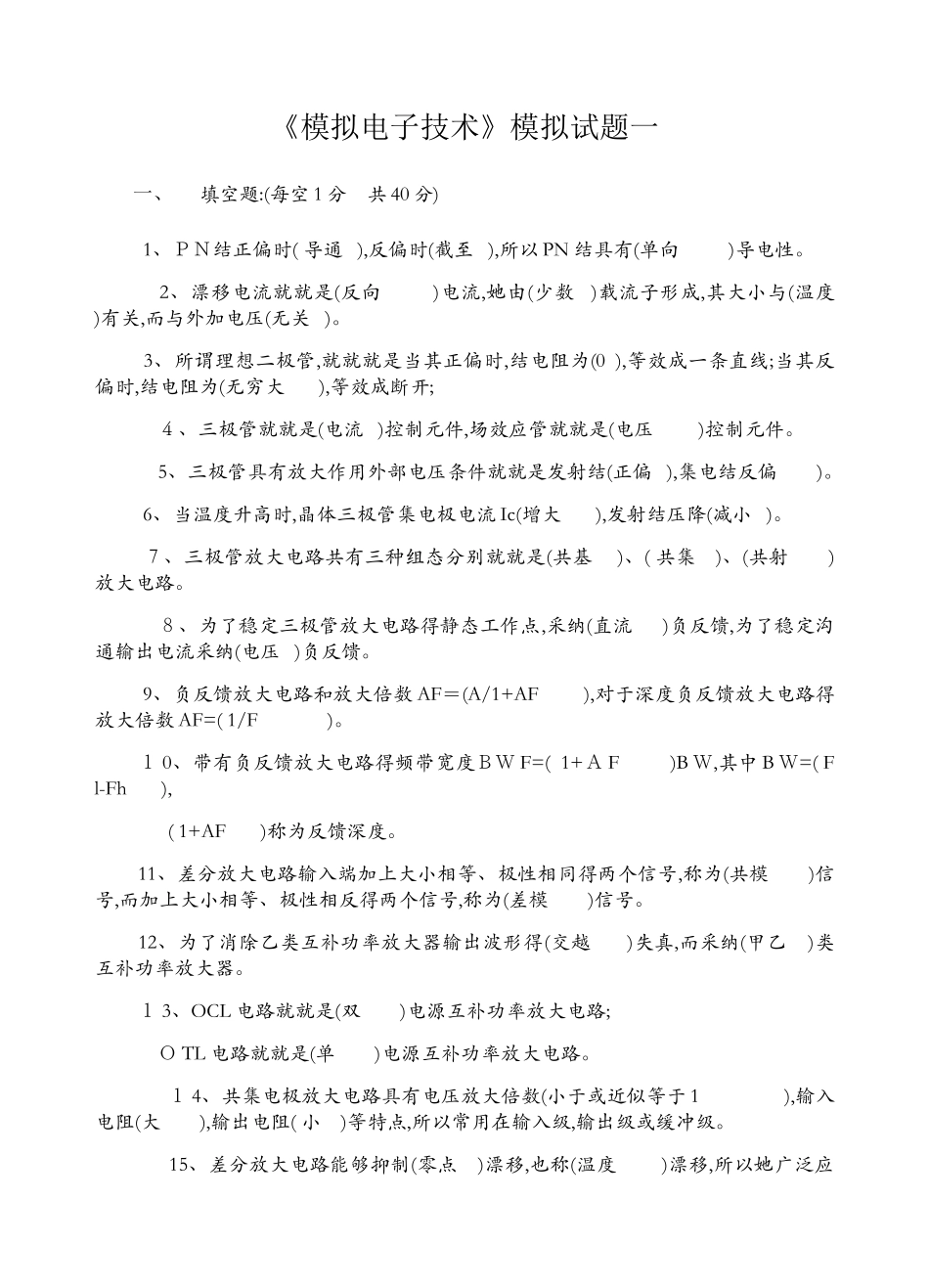

《模拟电子技术》模拟试题一一、填空题:(每空 1 分 共 40 分) 1、ＰＮ结正偏时( 导通 ),反偏时(截至 ),所以 PN 结具有(单向 )导电性。 2、漂移电流就就是(反向 )电流,她由(少数 )载流子形成,其大小与(温度 )有关,而与外加电压(无关 )。 3、所谓理想二极管,就就就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷大 ),等效成断开; ４、三极管就就是(电流 )控制元件,场效应管就就是(电压 )控制元件。 5、三极管具有放大作用外部电压条件就就是发射结(正偏 ),集电结反偏 )。 6、当温度升高时,晶体三极管集电极电流 Ic(增大 ),发射结压降(减小 )。 ７、三极管放大电路共有三种组态分别就就是(共基 )、( 共集 )、(共射 )放大电路。 ８、为了稳定三极管放大电路得静态工作点,采纳(直流 )负反馈,为了稳定沟通输出电流采纳(电压 )负反馈。 9、负反馈放大电路和放大倍数 AF＝(A/1+AF ),对于深度负反馈放大电路得放大倍数 AF=( 1/F )。 １ 0、带有负反馈放大电路得频带宽度ＢＷ F=( 1+Ａ F )B Ｗ,其中 B Ｗ=( Fl-Fh ), ( 1+AF )称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同得两个信号,称为(共模 )信号,而加上大小相等、极性相反得两个信号,称为(差模 )信号。 12、为了消除乙类互补功率放大器输出波形得(交越 )失真,而采纳(甲乙 )类互补功率放大器。 １ 3、OCL 电路就就是(双 )电源互补功率放大电路; Ｏ TL 电路就就是(单 )电源互补功率放大电路。 １ 4、共集电极放大电路具有电压放大倍数(小于或近似等于 1 ),输入电阻(大 ),输出电阻( 小 )等特点,所以常用在输入级,输出级或缓冲级。 15、差分放大电路能够抑制(零点 )漂移,也称(温度 )漂移,所以她广泛应用于( 集成 )电路中。 16、用待传输得低频信号去改变高频信号得幅度称为(调幅 ),未被调制得高频信号就就是运载信息得工具,称为(载波信号 )。 17、模拟乘法器输出与输入得关系式就就是 U ０=( ku ｘ uy ),电路符号就就是( )。二、选择题(每空２分 共 30 分) 1、稳压二极管就就是一个可逆击穿二极管,稳压时工作在( )状态,但其两端电压必须( ),她得稳压值 Uz 才有导通电流,否则处于( )状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别就就是２ V、6V、２、7V,则三个电极 分别就就是( ),...
