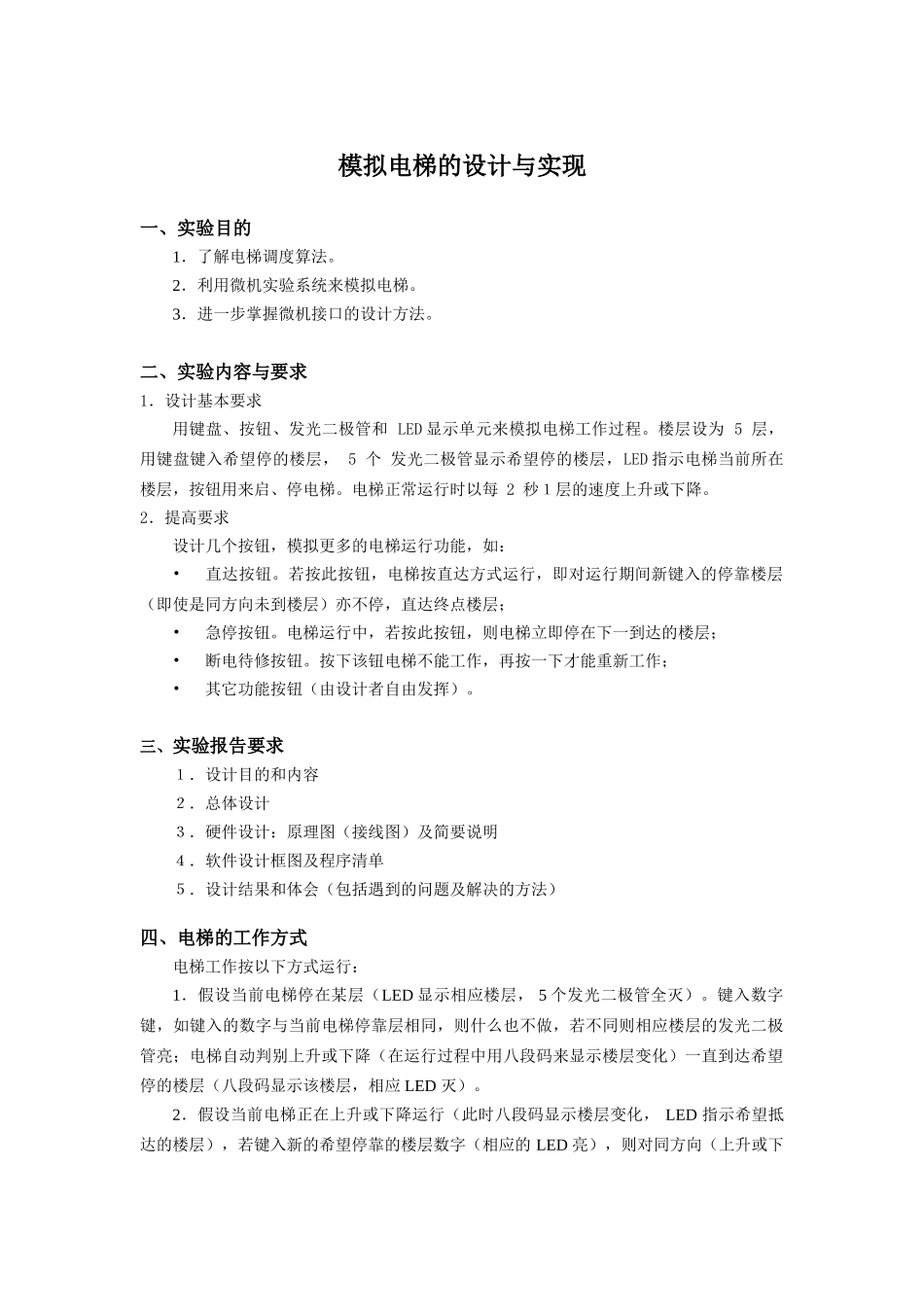

模拟电梯的设计与实现一、实验目的1．了解电梯调度算法。2．利用微机实验系统来模拟电梯。3．进一步掌握微机接口的设计方法。二、实验内容与要求1．设计基本要求 用键盘、按钮、发光二极管和 LED 显示单元来模拟电梯工作过程。楼层设为 5 层，用键盘键入希望停的楼层， 5 个 发光二极管显示希望停的楼层，LED 指示电梯当前所在楼层，按钮用来启、停电梯。电梯正常运行时以每 2 秒１层的速度上升或下降。 2．提高要求 设计几个按钮，模拟更多的电梯运行功能，如： • 直达按钮。若按此按钮，电梯按直达方式运行，即对运行期间新键入的停靠楼层（即使是同方向未到楼层）亦不停，直达终点楼层； • 急停按钮。电梯运行中，若按此按钮，则电梯立即停在下一到达的楼层； • 断电待修按钮。按下该钮电梯不能工作，再按一下才能重新工作； • 其它功能按钮（由设计者自由发挥）。三、实验报告要求１．设计目的和内容２．总体设计３．硬件设计：原理图（接线图）及简要说明４．软件设计框图及程序清单５．设计结果和体会（包括遇到的问题及解决的方法）四、电梯的工作方式电梯工作按以下方式运行： 1．假设当前电梯停在某层（LED 显示相应楼层， 5 个发光二极管全灭）。键入数字键，如键入的数字与当前电梯停靠层相同，则什么也不做，若不同则相应楼层的发光二极管亮；电梯自动判别上升或下降（在运行过程中用八段码来显示楼层变化）一直到达希望停的楼层（八段码显示该楼层，相应 LED 灭）。 2．假设当前电梯正在上升或下降运行（此时八段码显示楼层变化， LED 指示希望抵达的楼层），若键入新的希望停靠的楼层数字（相应的 LED 亮），则对同方向（上升或下降）未到的楼层能停靠，对其它情况则先停靠原先希望停的楼层，然后继续运行）。如下几例： 1） 设电梯当前在 2 层，向上运行，LED 指示希望在 4 层停，此时若键入 3，则电梯将在 3 楼停，然后继续运行至 4 层停； 2） 同上情况，若键入的不是 3 而是 5，则电梯将先停在 4 层，然后运行至 5 层停； 3） 同上情况，若键入的不是 3（或 5），而是 1，则电梯先停在 4 层，然后运行至１层停。 五、总体设计思路本设计主要是利用微机应用实验平台来模拟电梯的运行，用到了平台上的一个非编码键盘、LED 显示器、八段数码管等模块。有 5 个楼层，需要用 5 个按键模拟电梯中的请求按钮，用 5 个按键模拟 5 个楼层每层向上请求的按钮，...
