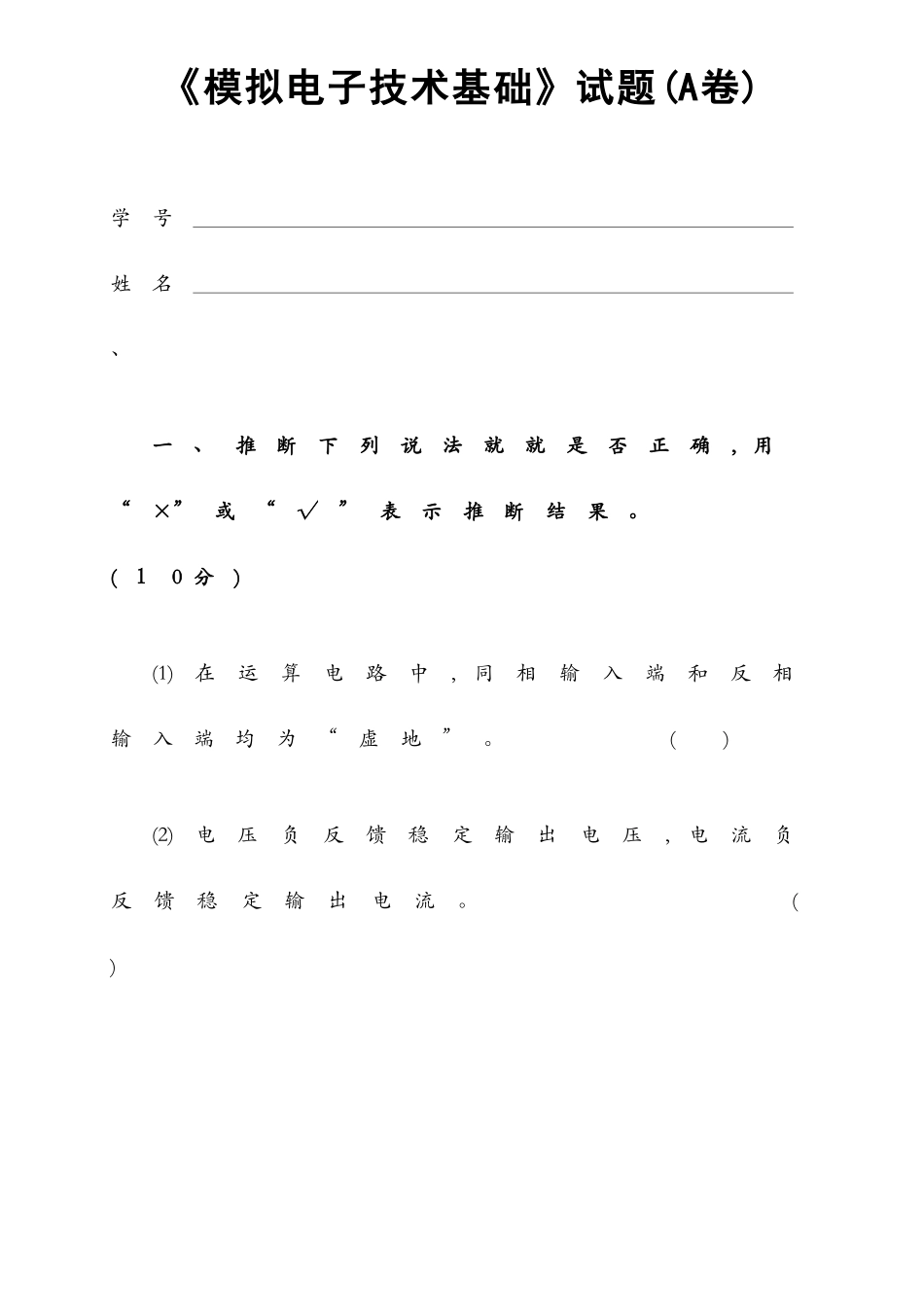

《模拟电子技术基础》试题(A卷) 学号 姓名 、一、推断下列说法就就是否正确, 用“×”或“√”表示推断结果。 ( １0 分)(1)在运算电路中,同相输入端和反相输入端均为“虚地”。 ( )(2)电压负反馈稳定输出电压,电流负反馈稳定输出电流。 ( )(3)使输入量减小得反馈就就是负反馈,否则为正反馈。 ( )(4)产生零点漂移得原因主要就就是晶体管参数受温度得影响。 ( )(5)利用两只N ＰＮ型管构成得复合管只能等效为NPＮ型管。 ( )(6)本征半导体温度升高后两种载流子浓度仍然相等。 ( )(7)未加外部电压时, ＰＮ结中电流从P区流向N区。 ( )(8)集成运放在开环情况下一定工作在非线性区。 ( )(9)只要引入正反馈,电路就会产生正弦波振荡。 ( )(1 ０) 直流稳压电源中得滤波电路就就是低通滤波电路。 ( )二、选择填空 (1 ０分)(1)为了减小输出电阻, 应在放大电路中引入 ; 为了稳定静态工作点, 应在放大电路中引入 。 (A) 电流负反馈 ( Ｂ) 电压负反馈 (C) 直流负反馈 (D) 沟通负反馈(2)ＲＣ串并联网络在f =f 0=12 π RC时呈 。 ( Ａ) 感性 (B) 阻性 (C)容性(3)通用型集成运放得输入级多采纳 。 (A) 共基接法 (B) 共集接法 (C) 共射接法 ( Ｄ) 差分接法(4)两个β 相同得晶体管组成复合管后,其电流放大系数约为 。 (A)β ( Ｂ)β2 (C)2β (D)1＋β(5)在(A) 、( Ｂ) 、(C) 三种电路中输出电阻最小得电路就就是 ; 既能放大电流, 又能放大电压得电路就就是 。 (A) 共基放大电路 (B) 共集放大电路 (C) 共射放大电路 ( ６) 当NPN型晶体管工作在放大区时,各极电位关系为ｕC uB uE 。 (A) ＞ (B) < (C) ＝ (D)≤(7)硅二极管得正向导通压降比锗二极管得 。 (A) 大 (B) 小 (C) 相等 三、( ５分) 图示电路中二极管为理想二极管, 请推断她就就是否导通, 并求出u0 。 四、(10 分)在图示电路中, 已知晶体管静态时Ｂ－E 间电压为U Ｂ EＱ , 电流放大系数为β,B-E 间动态电阻为rbe。填空: 静态时,IB Ｑ 得表达式为 ,ＩCQ 得表达式为 ,UCEQ得表达式为 ;电压放大倍数得表达式为 , 输入电阻得表达式为 , 输出电阻得表达式为 ; 若减小RB, 则IＣ Ｑ 将 ,rbe将 ,|˙Au|将 , Ｒi将 。 五、( １0 分) 在图示电路中,已知晶体管静态时UBEQ＝0 、７V,电流放大系数为β=10０,rb ｅ = １ kΩ,RB1=5 kΩ,RB2= １5 ｋΩ,RE＝２、３...
