水上打设塑料排水板施工方案

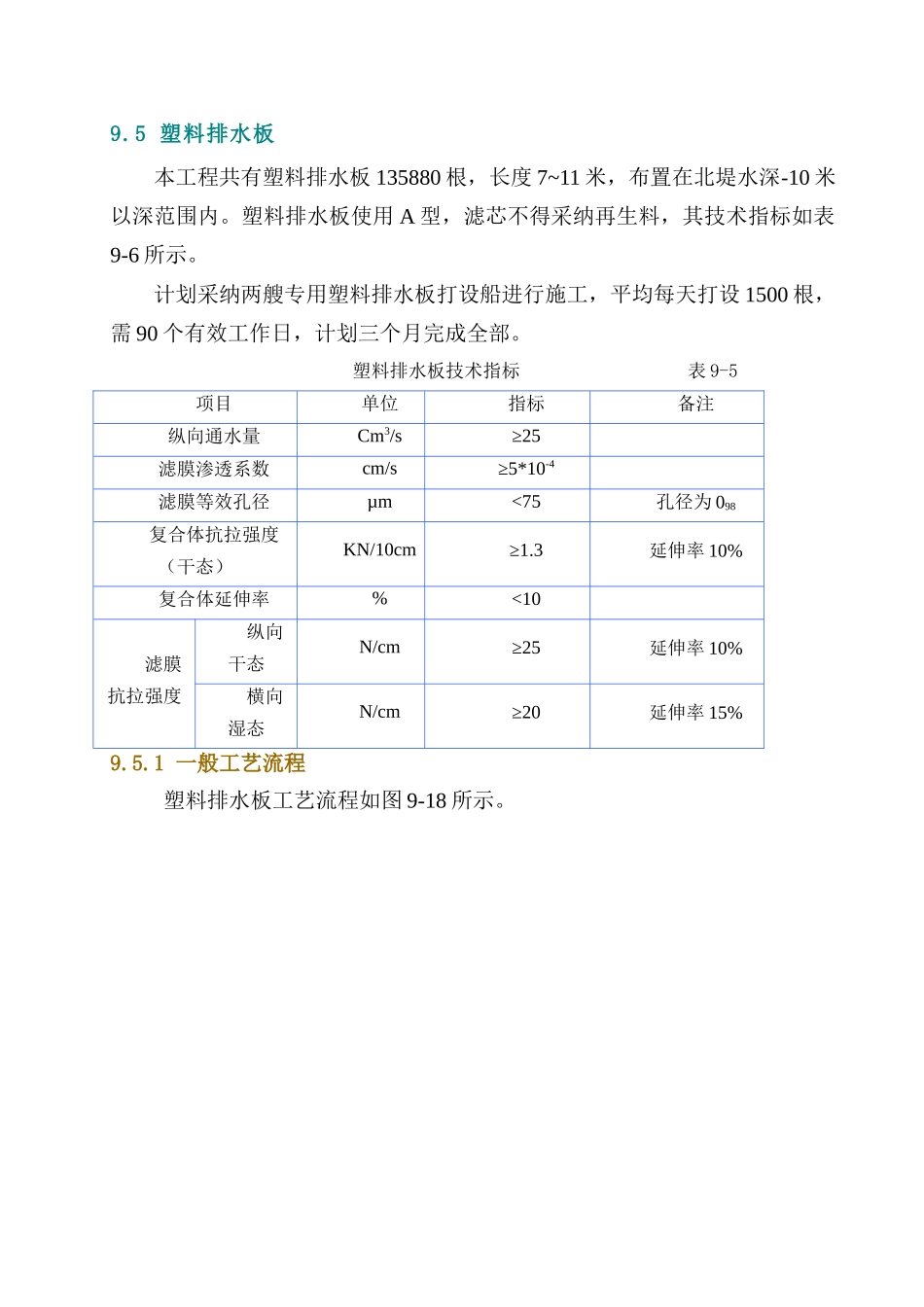

9.5 塑料排水板本工程共有塑料排水板 135880 根，长度 7~11 米，布置在北堤水深-10 米以深范围内。塑料排水板使用 A 型，滤芯不得采纳再生料，其技术指标如表9-6 所示。计划采纳两艘专用塑料排水板打设船进行施工，平均每天打设 1500 根，需 90 个有效工作日，计划三个月完成全部。塑料排水板技术指标 表 9-5项目单位指标备注纵向通水量Cm3/s≥25滤膜渗透系数cm/s≥5*10-4滤膜等效孔径µm<75孔径为 098复合体抗拉强度（干态）KN/10cm≥1.3延伸率 10%复合体延伸率%<10滤膜抗拉强度纵向干态N/cm≥25延伸率 10%横向湿态N/cm≥20延伸率 15%9.5.1 一般工艺流程塑料排水板工艺流程如图 9-18 所示。图 9-18 塑料排水板施工工艺流程图9.5.2 施工工艺9.5.2.1 插板船调平根据施工及船舶的抗风浪稳定性要求，通过压载调平船体，以满足排水板施工垂直度的要求。9.5.2.2 剪板根据塑料排水板施工长度要求，在考虑外露长度和施工预留量的前提下，把检验合格的塑料排水板剪成单根板段，在排水板一端束上 14#铁丝，有序地排列在施工船上备用。图 9-19 塑料排水板打设船外型9.5.2.3 塑排船船定位塑排船船采纳 2 台 GPS 和专用软件进行定位，根据排水板间距进行排列，定位参考点选在船艏第一根套管中心处，然后根据套管打设的纵横向间距设定工作区，计算工作区坐标，输入专用施工软件中，生成电子布局图，施工船舶在该图的指引下进行定位。9.5.2.4 穿靴插管顶部开孔，孔内焊一个定滑轮，把一端带有挂钩的 Φ8mm 丙纶绳穿入插管，直至挂钩露出插管外，另一端通过滑轮由施工人员拉住。开始打设前施工人员把单根塑料排水板上的铁丝挂在挂钩上，然后人工拉住尼龙绳将塑料排水板带入套管内部，端头 20cm 弯好别住桩尖。9.5.2.5 打设定位及装靴完成后，测定垂直度，并利用测深仪测量施工水域的水深，根据水深数据算出套管的入水深度，通知到每名打设施工人员。台车上的控制人员先启动卷扬机，然后再启动振动锤，将排水板打入预定深度后，关闭振动锤，将卷扬机换至反方向，将锤和桩管提起，同时放松拉绳，台车上的操作员通过观察提升插管时滑轮处的丙纶绳是否及时向插管内运动，确定排水板“回带”情况。提升至便于装板的高度时，关闭卷扬机。用力拉掉束在板头的铁丝，使塑料排水板与拉绳脱离。一根塑料排水板打设完毕并确认检验合格后，做好记录然后移动主架到下一个板位进行打设施工。如有回带，在原位置 20cm 范围内加打一根。...
