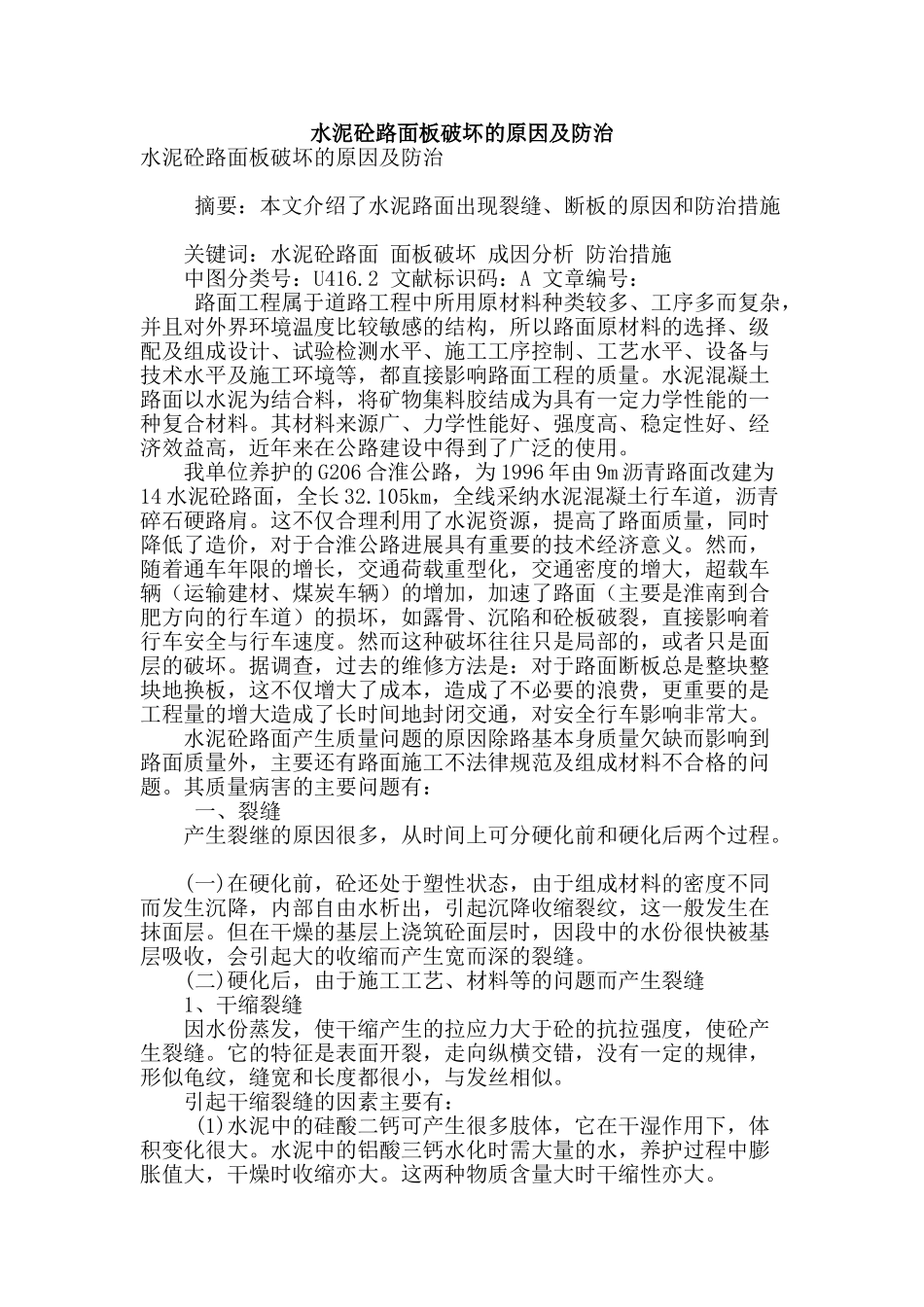

水泥砼路面板破坏的原因及防治水泥砼路面板破坏的原因及防治 摘要：本文介绍了水泥路面出现裂缝、断板的原因和防治措施 关键词：水泥砼路面 面板破坏 成因分析 防治措施 中图分类号：U416
2 文献标识码：A 文章编号： 路面工程属于道路工程中所用原材料种类较多、工序多而复杂，并且对外界环境温度比较敏感的结构，所以路面原材料的选择、级配及组成设计、试验检测水平、施工工序控制、工艺水平、设备与技术水平及施工环境等，都直接影响路面工程的质量
水泥混凝土路面以水泥为结合料，将矿物集料胶结成为具有一定力学性能的一种复合材料
其材料来源广、力学性能好、强度高、稳定性好、经济效益高，近年来在公路建设中得到了广泛的使用
我单位养护的 G206 合淮公路，为 1996 年由 9m 沥青路面改建为14 水泥砼路面，全长 32
105km，全线采纳水泥混凝土行车道，沥青碎石硬路肩
这不仅合理利用了水泥资源，提高了路面质量，同时降低了造价，对于合淮公路进展具有重要的技术经济意义
然而，随着通车年限的增长，交通荷载重型化，交通密度的增大，超载车辆（运输建材、煤炭车辆）的增加，加速了路面（主要是淮南到合肥方向的行车道）的损坏，如露骨、沉陷和砼板破裂，直接影响着行车安全与行车速度
然而这种破坏往往只是局部的，或者只是面层的破坏
据调查，过去的维修方法是：对于路面断板总是整块整块地换板，这不仅增大了成本，造成了不必要的浪费，更重要的是工程量的增大造成了长时间地封闭交通，对安全行车影响非常大
水泥砼路面产生质量问题的原因除路基本身质量欠缺而影响到路面质量外，主要还有路面施工不法律规范及组成材料不合格的问题
其质量病害的主要问题有： 一、裂缝 产生裂继的原因很多，从时间上可分硬化前和硬化后两个过程
(一)在硬化前，砼还处于塑性状态，由于组成材料的密度不同而发生沉降，内部自由水析出，引起沉降收缩裂纹，这一般
