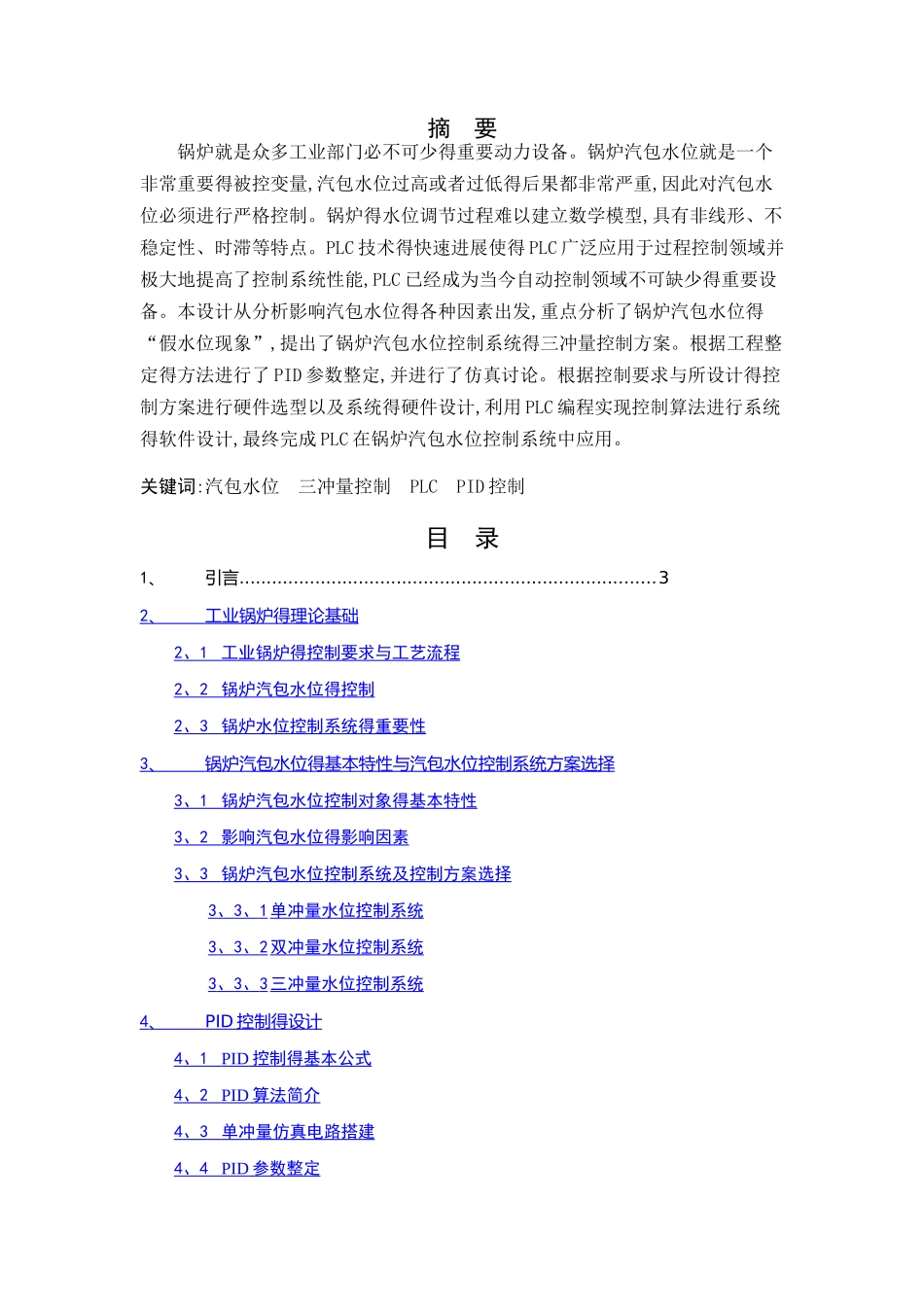

摘 要锅炉就是众多工业部门必不可少得重要动力设备。锅炉汽包水位就是一个非常重要得被控变量,汽包水位过高或者过低得后果都非常严重,因此对汽包水位必须进行严格控制。锅炉得水位调节过程难以建立数学模型,具有非线形、不稳定性、时滞等特点。PLC 技术得快速进展使得 PLC 广泛应用于过程控制领域并极大地提高了控制系统性能,PLC 已经成为当今自动控制领域不可缺少得重要设备。本设计从分析影响汽包水位得各种因素出发,重点分析了锅炉汽包水位得“假水位现象”,提出了锅炉汽包水位控制系统得三冲量控制方案。根据工程整定得方法进行了 PID 参数整定,并进行了仿真讨论。根据控制要求与所设计得控制方案进行硬件选型以及系统得硬件设计,利用 PLC 编程实现控制算法进行系统得软件设计,最终完成 PLC 在锅炉汽包水位控制系统中应用。关键词:汽包水位 三冲量控制 PLC PID 控制目 录1、引言.............................................................................32 、 工业锅炉得理论基础 2 、 1 工业锅炉得控制要求与工艺流程 2 、 2 锅炉汽包水位得控制 2 、 3 锅炉水位控制系统得重要性 3 、 锅炉汽包水位得基本特性与汽包水位控制系统方案选择 3 、 1 锅炉汽包水位控制对象得基本特性 3 、 2 影响汽包水位得影响因素 3 、 3 锅炉汽包水位控制系统及控制方案选择 3 、 3 、 1 单冲量水位控制系统 3 、 3 、 2 双冲量水位控制系统 3 、 3 、 3 三冲量水位控制系统 4 、 PID 控制得设计 4 、 1 PID 控制得基本公式 4 、 2 PID 算法简介 4 、 3 单冲量仿真电路搭建 4 、 4 PID 参数整定 4 、 5 仿真结果分析 5 、 PLC 选型及资源配置 5 、 1 PLC 选型 5 、 2 PLC 得资源配置 6 、 控制系统程序设计 6 、 1 控制系统流程图 6 、 2 梯形图程序 7 、 上位机组态设计 7 、 1 组态王简介 7 、 2 组态王主画面 8 、 设计总结 参考文献 1. 引言水位就是锅炉运行中一个常重要得参数。保持锅炉汽包水位在正常范围内就是锅炉运行得一项重要得安全性能指标,由于水流量、燃烧状况及给负荷等因素得变化,汽包水位会常常发生变化。过高得水位会影响汽水分离得效果,使用电气设备发生故障;而过低水位,则会破坏汽水正常循环,严重时导致锅炉爆炸。炉汽包水位应当根据设备得运行状况进行实时调节加以严格控制以保证锅炉得安...
