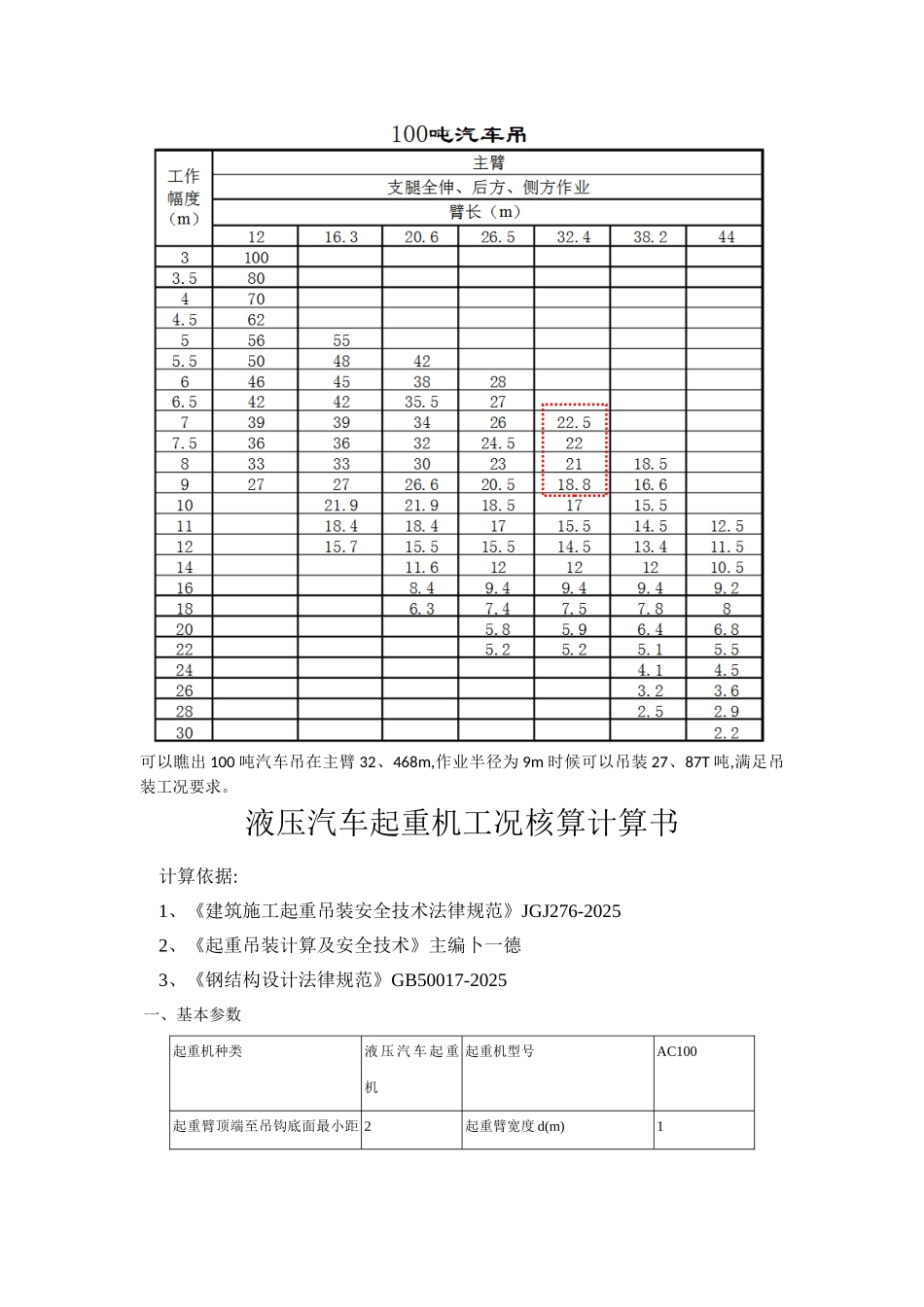

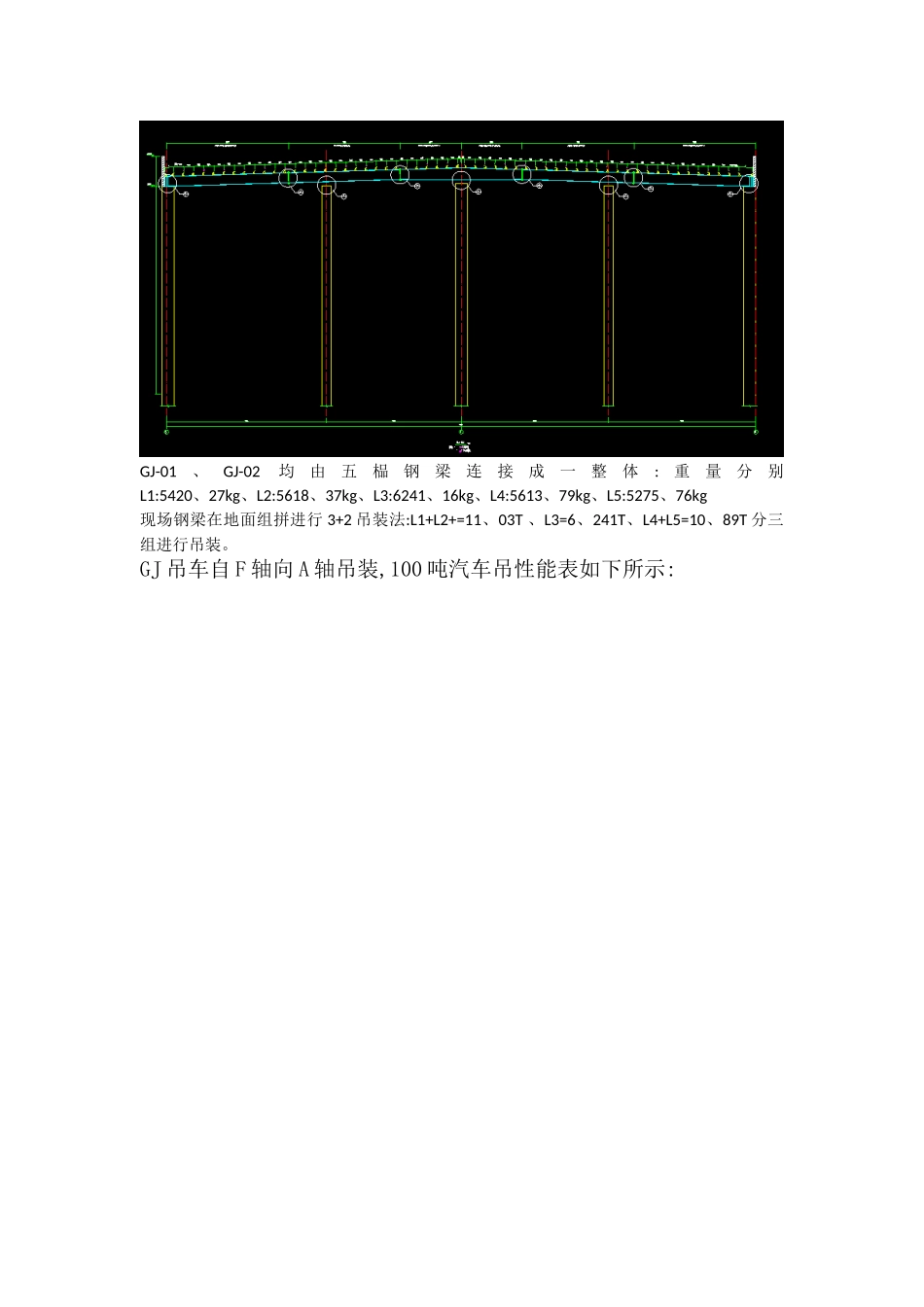

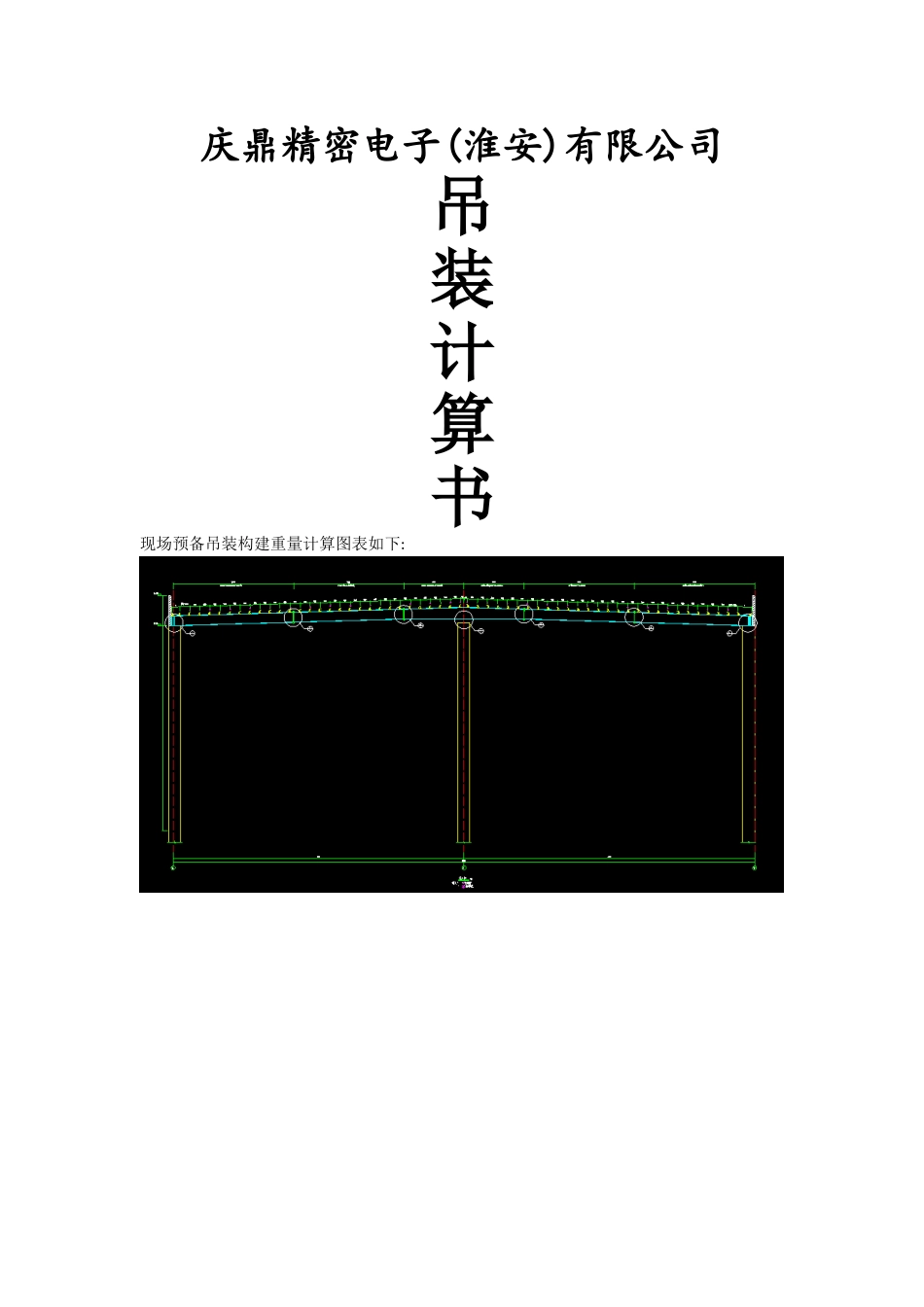

庆鼎精密电子(淮安)有限公司吊装计算书现场预备吊装构建重量计算图表如下: GJ-01、GJ-02均由五榀钢梁连接成一整体:重量分别L1:5420、27kg、L2:5618、37kg、L3:6241、16kg、L4:5613、79kg、L5:5275、76kg现场钢梁在地面组拼进行 3+2 吊装法:L1+L2+=11、03T 、L3=6、241T、L4+L5=10、89T 分三组进行吊装。GJ 吊车自 F 轴向 A 轴吊装,100 吨汽车吊性能表如下所示:可以瞧出 100 吨汽车吊在主臂 32、468m,作业半径为 9m 时候可以吊装 27、87T 吨,满足吊装工况要求。液压汽车起重机工况核算计算书 计算依据: 1、《建筑施工起重吊装安全技术法律规范》JGJ276-2025 2、《起重吊装计算及安全技术》主编卜一德 3、《钢结构设计法律规范》GB50017-2025 一、基本参数起重机种类液 压 汽 车 起 重机起重机型号AC100起重臂顶端至吊钩底面最小距 2起重臂宽度 d(m)1离 h1(m)起重臂铰链中心至地面距离 hb(m)3、3起重机外轮廓线至起重机回转中心距离 b2(m)3、41起重臂铰链中心至起重机回转中心距离 b3(m)2、67吊钩底面至吊装构件顶部距离h2(m)6、798吊装构件顶部至地面距离 h3(m)24、8吊装构件中心至起重机外轮廓线最小距离 b1(m)2吊装构件直径 S(m)2吊装构件与起重臂得间隙 f(m) 1幅度 R(m)9 二、计算示意图参数示意图起重臂坐标示意图 三、起重机核算 建立平面直角坐标系:以穿过起重臂铰链中心得水平线为 X 轴,以穿过吊装构件中心得竖直线为 Y 轴, A 点坐标: xA=R+b3=9+2、67=11、67m yA=0m B 点坐标: xB=S/2=2/2=1m yB=h3-hb=24、8-3、3=21、5m C 点坐标: xC=0m yC=h1+h2+h3-hb=2+6、798+24、8-3、3=30、298m 直线 AC 得倾角: α1=arctg(yC/xA)= arctg(30、298/11、67)=68、935° 经过点 A 与(以 B 点为圆心,f+d/2 为半径得圆)相切得点形成得直线得倾角: α2=arctg(yB/(xA-xB))+arcsin((f+d/2)/ (yB2+(xA-xB)2)0、5)=arctg(21、5/(11、67-1))+arcsin((1+1/2)/(21、52+(11、67-1)2)0、5)=67、189° 起重臂仰角:α=α1=68、935° 最小臂长:L= xA /cosα=32、468 m 幅度:R=9m液压汽车起重机智能选择计算书 计算依据: 1、《建筑施工起重吊装安全技术法律规范》JGJ276-2025 2、《起重吊装计算及安全技术》主编卜一德 3、《钢结构设计法律规范》GB50017-2025 一、基本参数起重机种类液 压 汽 车 起 重机最小幅度 R(m)9最小臂长 L(m)32、468构件质量 Q(t)11、03起重安全系数...
