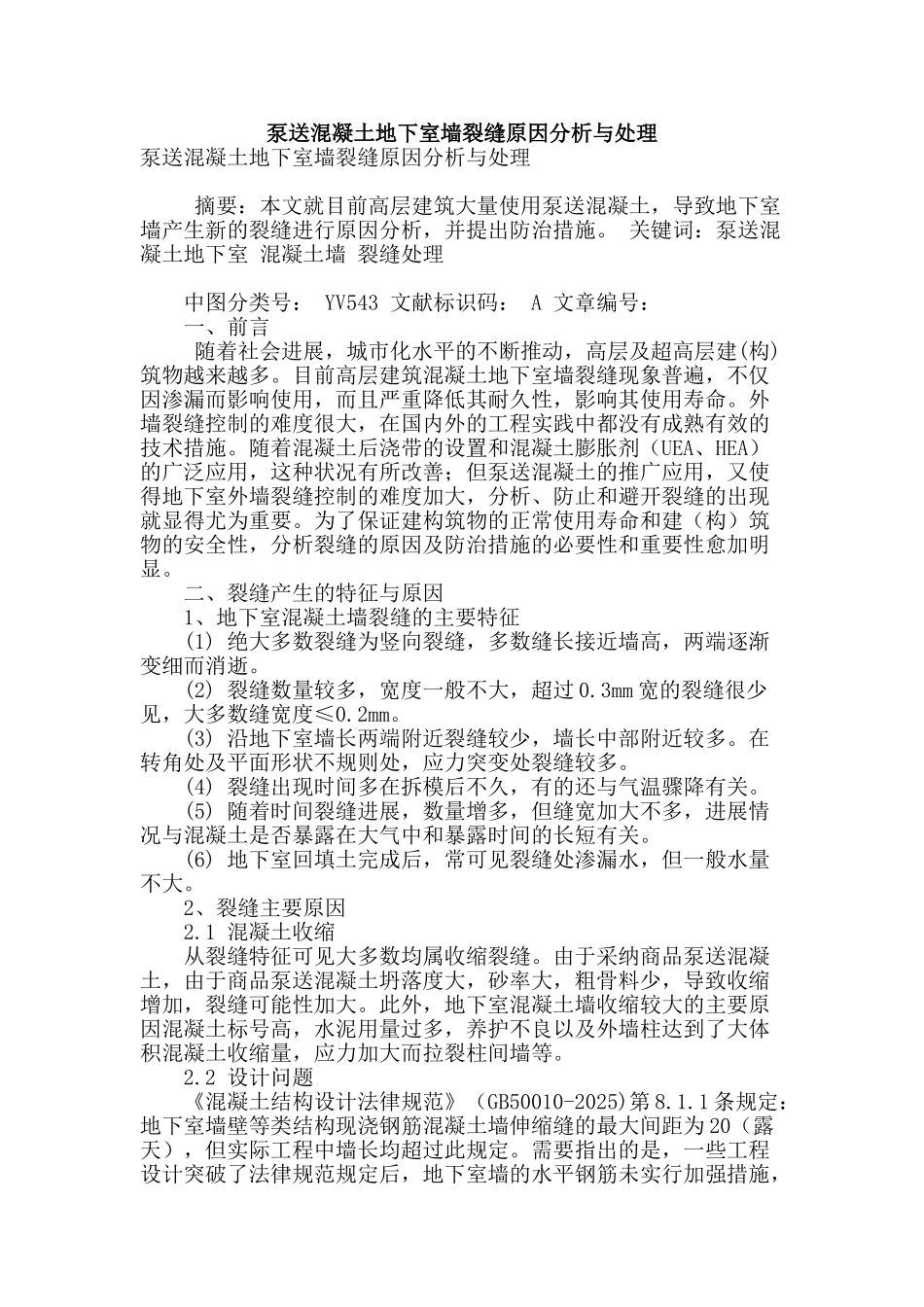

泵送混凝土地下室墙裂缝原因分析与处理

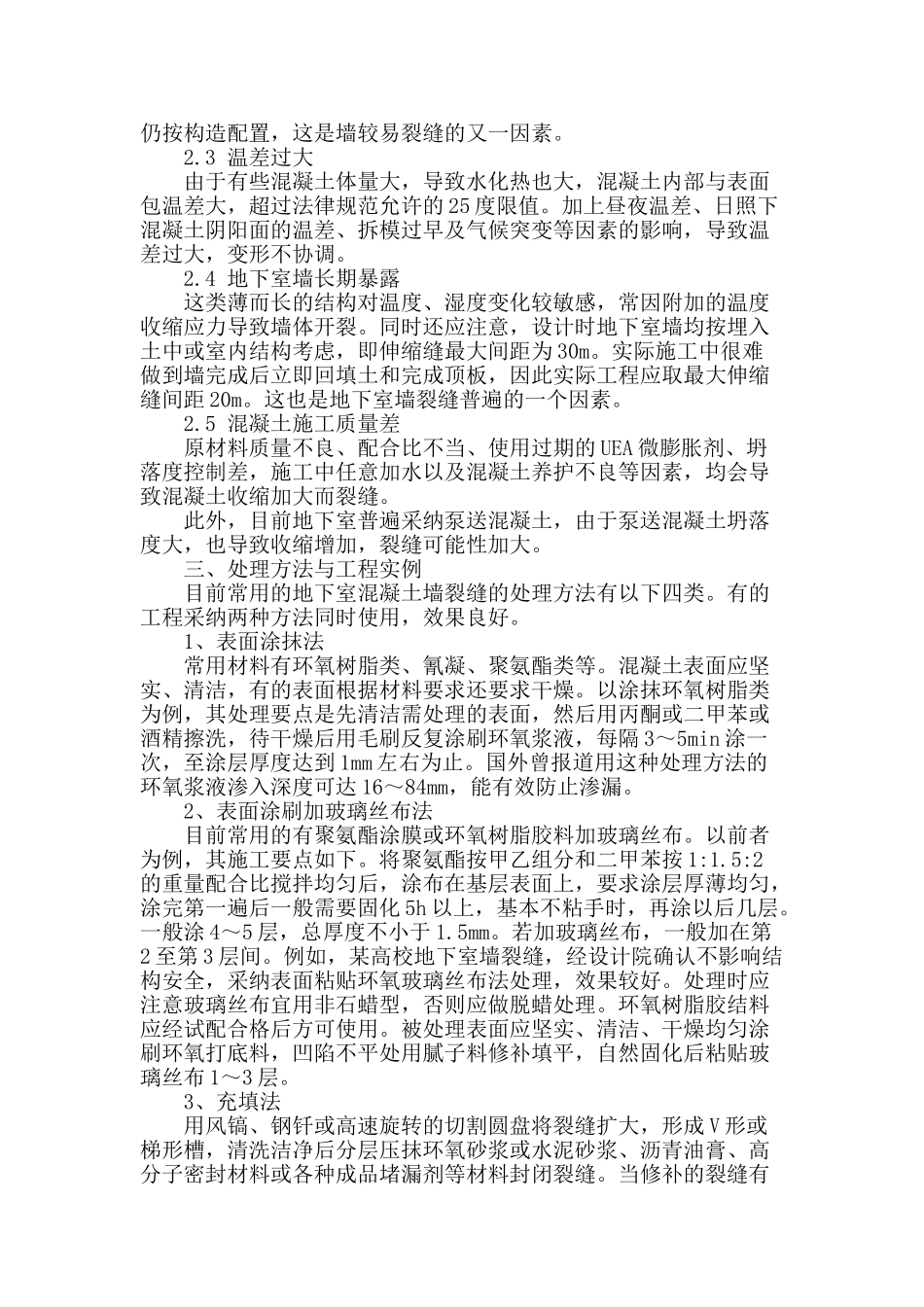

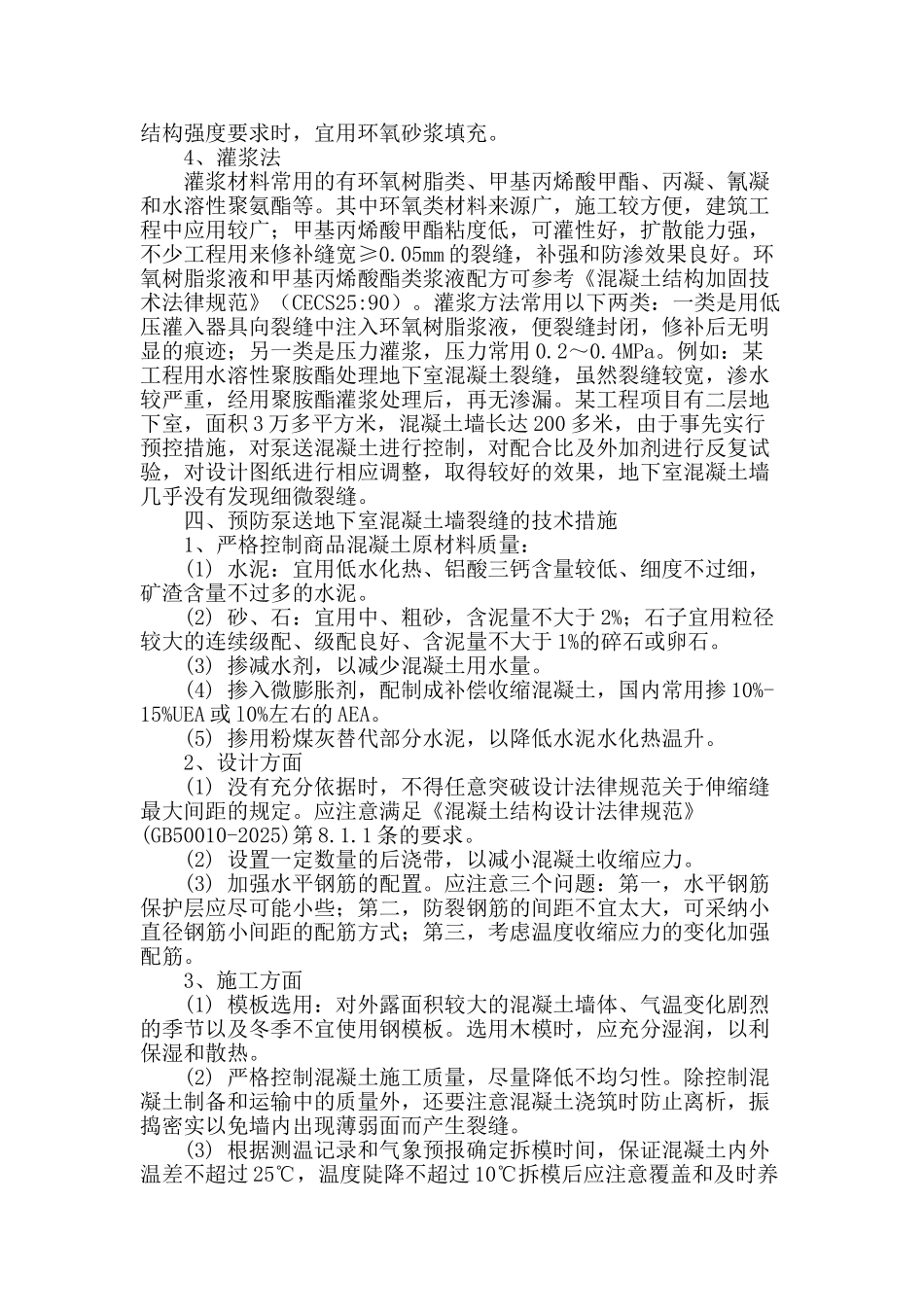

泵送混凝土地下室墙裂缝原因分析与处理泵送混凝土地下室墙裂缝原因分析与处理 摘要：本文就目前高层建筑大量使用泵送混凝土，导致地下室墙产生新的裂缝进行原因分析，并提出防治措施。 关键词：泵送混凝土地下室 混凝土墙 裂缝处理 中图分类号： YV543 文献标识码： A 文章编号： 一、前言 随着社会进展，城市化水平的不断推动，高层及超高层建(构)筑物越来越多。目前高层建筑混凝土地下室墙裂缝现象普遍，不仅因渗漏而影响使用，而且严重降低其耐久性，影响其使用寿命。外墙裂缝控制的难度很大，在国内外的工程实践中都没有成熟有效的技术措施。随着混凝土后浇带的设置和混凝土膨胀剂（UEA、HEA）的广泛应用，这种状况有所改善；但泵送混凝土的推广应用，又使得地下室外墙裂缝控制的难度加大，分析、防止和避开裂缝的出现就显得尤为重要。为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，分析裂缝的原因及防治措施的必要性和重要性愈加明显。 二、裂缝产生的特征与原因 1、地下室混凝土墙裂缝的主要特征 (1) 绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消逝。 (2) 裂缝数量较多，宽度一般不大，超过 0.3mm 宽的裂缝很少见，大多数缝宽度≤0.2mm。 (3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。在转角处及平面形状不规则处，应力突变处裂缝较多。 (4) 裂缝出现时间多在拆模后不久，有的还与气温骤降有关。 (5) 随着时间裂缝进展，数量增多，但缝宽加大不多，进展情况与混凝土是否暴露在大气中和暴露时间的长短有关。 (6) 地下室回填土完成后，常可见裂缝处渗漏水，但一般水量不大。 2、裂缝主要原因 2.1 混凝土收缩 从裂缝特征可见大多数均属收缩裂缝。由于采纳商品泵送混凝土，由于商品泵送混凝土坍落度大，砂率大，粗骨料少，导致收缩增加，裂缝可能性加大。此外，地下室混凝土墙收缩较大的主要原因混凝土标号高，水泥用量过多，养护不良以及外墙柱达到了大体积混凝土收缩量，应力加大而拉裂柱间墙等。 2.2 设计问题 《混凝土结构设计法律规范》（GB50010-2025)第 8.1.1 条规定：地下室墙壁等类结构现浇钢筋混凝土墙伸缩缝的最大间距为 20（露天），但实际工程中墙长均超过此规定。需要指出的是，一些工程设计突破了法律规范规定后，地下室墙的水平钢筋未实行加强措施，仍按构造配置，这是墙较易裂缝的又一因素。 2.3 温差过大 由于有些混凝土体量大，导致水化热也大，...
