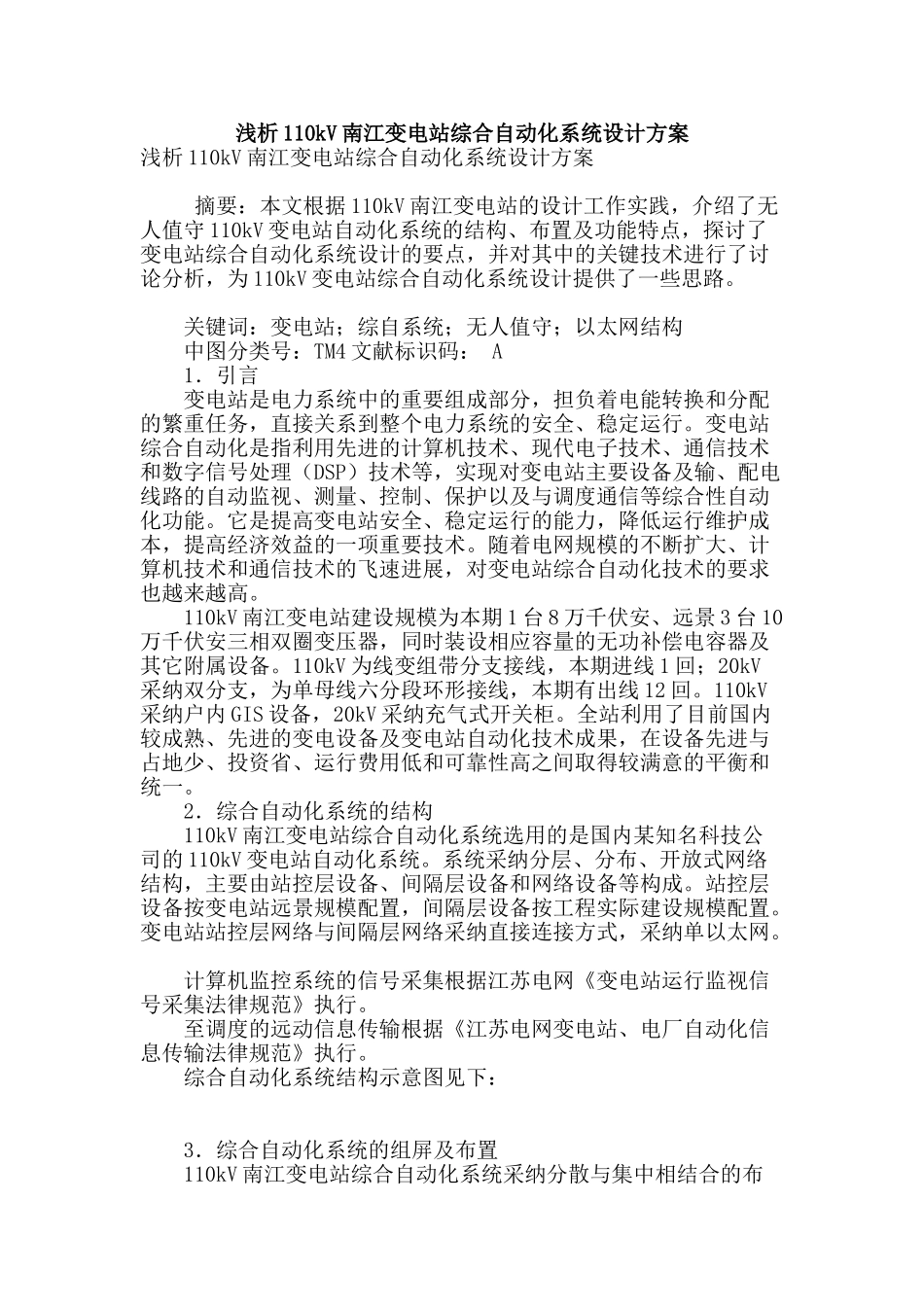

浅析 110kV 南江变电站综合自动化系统设计方案浅析 110kV 南江变电站综合自动化系统设计方案 摘要：本文根据 110kV 南江变电站的设计工作实践，介绍了无人值守 110kV 变电站自动化系统的结构、布置及功能特点，探讨了变电站综合自动化系统设计的要点，并对其中的关键技术进行了讨论分析，为 110kV 变电站综合自动化系统设计提供了一些思路。 关键词：变电站；综自系统；无人值守；以太网结构 中图分类号：TM4 文献标识码： A 1．引言 变电站是电力系统中的重要组成部分，担负着电能转换和分配的繁重任务，直接关系到整个电力系统的安全、稳定运行。变电站综合自动化是指利用先进的计算机技术、现代电子技术、通信技术和数字信号处理（DSP）技术等，实现对变电站主要设备及输、配电线路的自动监视、测量、控制、保护以及与调度通信等综合性自动化功能。它是提高变电站安全、稳定运行的能力，降低运行维护成本，提高经济效益的一项重要技术。随着电网规模的不断扩大、计算机技术和通信技术的飞速进展，对变电站综合自动化技术的要求也越来越高。 110kV 南江变电站建设规模为本期 1 台 8 万千伏安、远景 3 台 10万千伏安三相双圈变压器，同时装设相应容量的无功补偿电容器及其它附属设备。110kV 为线变组带分支接线，本期进线 1 回；20kV采纳双分支，为单母线六分段环形接线，本期有出线 12 回。110kV采纳户内 GIS 设备，20kV 采纳充气式开关柜。全站利用了目前国内较成熟、先进的变电设备及变电站自动化技术成果，在设备先进与占地少、投资省、运行费用低和可靠性高之间取得较满意的平衡和统一。 2．综合自动化系统的结构 110kV 南江变电站综合自动化系统选用的是国内某知名科技公司的 110kV 变电站自动化系统。系统采纳分层、分布、开放式网络结构，主要由站控层设备、间隔层设备和网络设备等构成。站控层设备按变电站远景规模配置，间隔层设备按工程实际建设规模配置。变电站站控层网络与间隔层网络采纳直接连接方式，采纳单以太网。 计算机监控系统的信号采集根据江苏电网《变电站运行监视信号采集法律规范》执行。 至调度的远动信息传输根据《江苏电网变电站、电厂自动化信息传输法律规范》执行。 综合自动化系统结构示意图见下： 3．综合自动化系统的组屏及布置 110kV 南江变电站综合自动化系统采纳分散与集中相结合的布置方式：远动通信、公用测控、主变保护测控、110kV 线路测控以及交、直流系...
