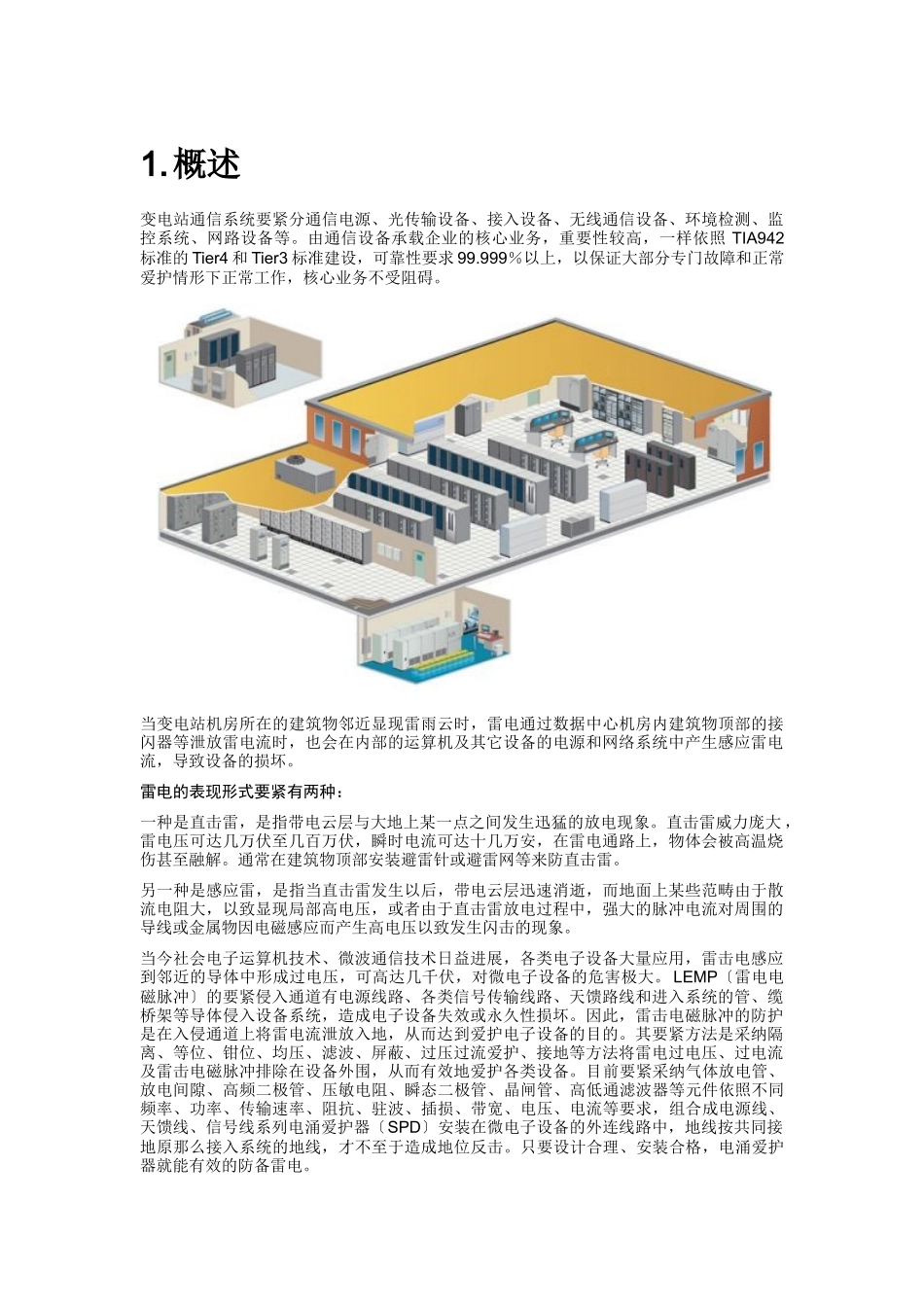

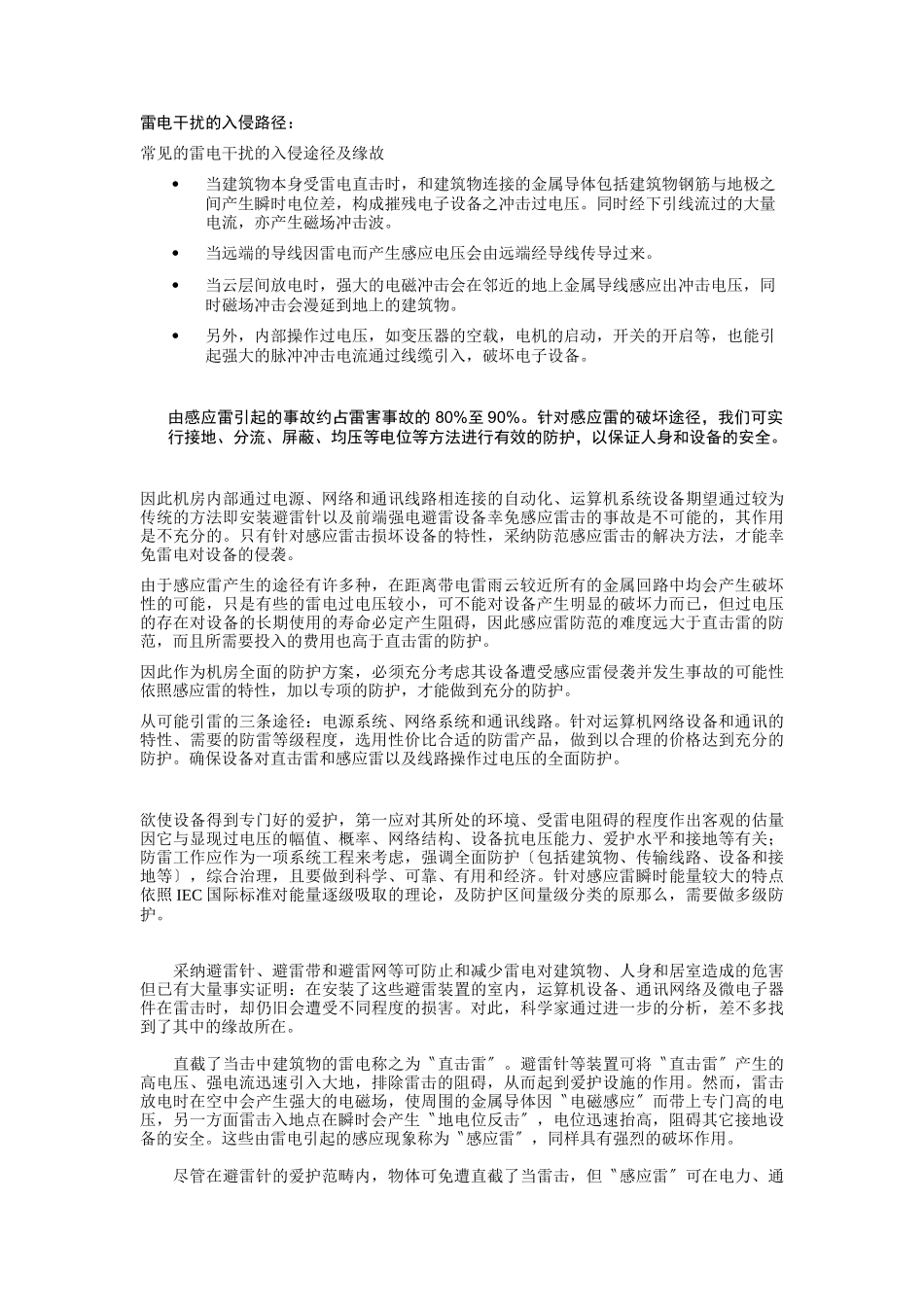

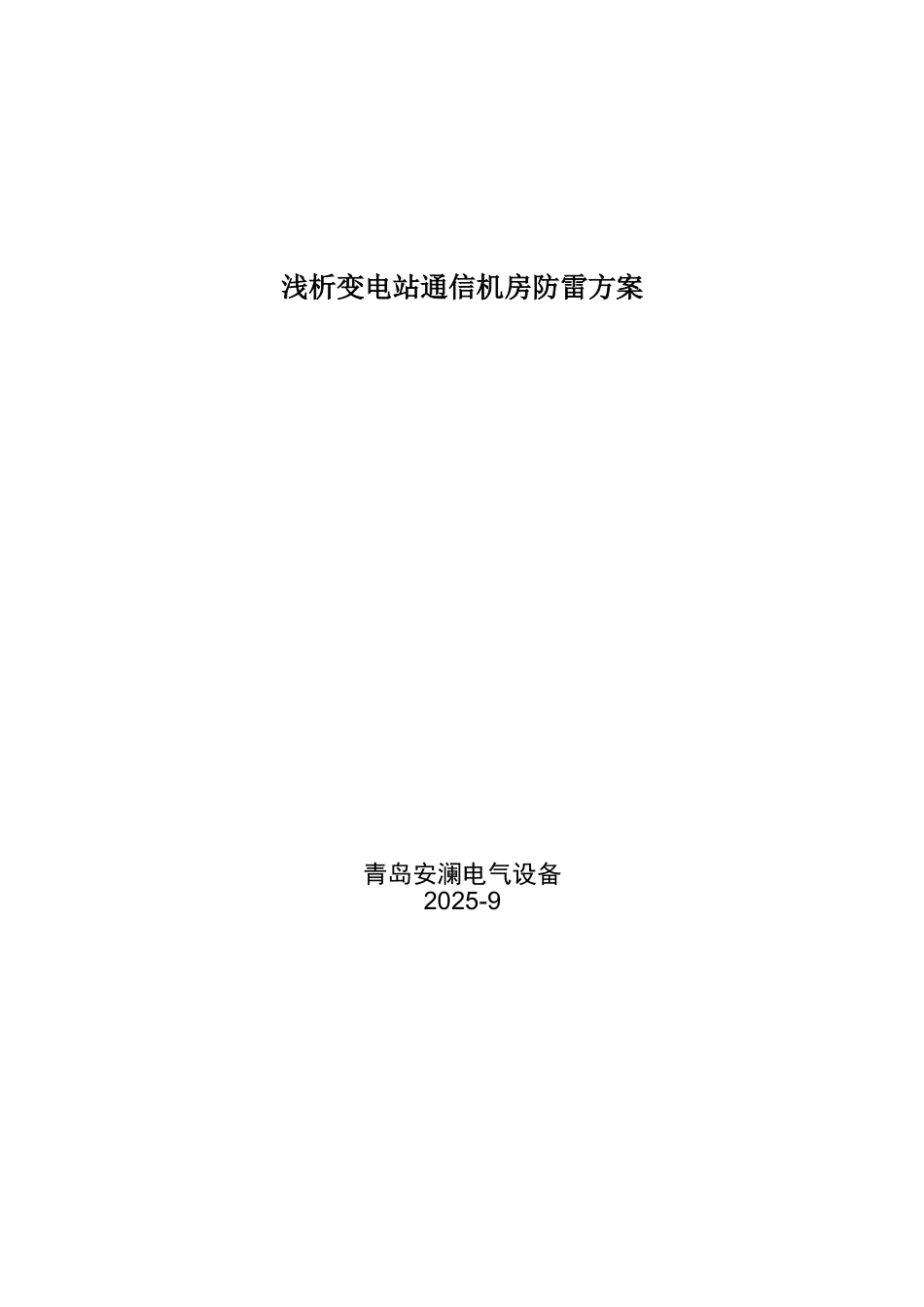

浅析变电站通信机房防雷方案青岛安澜电气设备2025-91.概述 变电站通信系统要紧分通信电源、光传输设备、接入设备、无线通信设备、环境检测、监控系统、网路设备等。由通信设备承载企业的核心业务，重要性较高，一样依照 TIA942标准的 Tier4 和 Tier3 标准建设，可靠性要求 99.999％以上，以保证大部分专门故障和正常爱护情形下正常工作，核心业务不受阻碍。 当变电站机房所在的建筑物邻近显现雷雨云时，雷电通过数据中心机房内建筑物顶部的接闪器等泄放雷电流时，也会在内部的运算机及其它设备的电源和网络系统中产生感应雷电流，导致设备的损坏。雷电的表现形式要紧有两种：一种是直击雷，是指带电云层与大地上某一点之间发生迅猛的放电现象。直击雷威力庞大 ，雷电压可达几万伏至几百万伏，瞬时电流可达十几万安，在雷电通路上，物体会被高温烧伤甚至融解。通常在建筑物顶部安装避雷针或避雷网等来防直击雷。另一种是感应雷，是指当直击雷发生以后，带电云层迅速消逝，而地面上某些范畴由于散流电阻大，以致显现局部高电压，或者由于直击雷放电过程中，强大的脉冲电流对周围的导线或金属物因电磁感应而产生高电压以致发生闪击的现象。当今社会电子运算机技术、微波通信技术日益进展，各类电子设备大量应用，雷击电感应到邻近的导体中形成过电压，可高达几千伏，对微电子设备的危害极大。 LEMP〔雷电电磁脉冲〕的要紧侵入通道有电源线路、各类信号传输线路、天馈路线和进入系统的管、缆桥架等导体侵入设备系统，造成电子设备失效或永久性损坏。因此，雷击电磁脉冲的防护是在入侵通道上将雷电流泄放入地，从而达到爱护电子设备的目的。其要紧方法是采纳隔离、等位、钳位、均压、滤波、屏蔽、过压过流爱护、接地等方法将雷电过电压、过电流及雷击电磁脉冲排除在设备外围，从而有效地爱护各类设备。目前要紧采纳气体放电管、放电间隙、高频二极管、压敏电阻、瞬态二极管、晶闸管、高低通滤波器等元件依照不同频率、功率、传输速率、阻抗、驻波、插损、带宽、电压、电流等要求，组合成电源线、天馈线、信号线系列电涌爱护器〔SPD〕安装在微电子设备的外连线路中，地线按共同接地原那么接入系统的地线，才不至于造成地位反击。只要设计合理、安装合格，电涌爱护器就能有效的防备雷电。雷电干扰的入侵路径：常见的雷电干扰的入侵途径及缘故当建筑物本身受雷电直击时，和建筑物连接的金属导体包括建筑物钢筋与地极之间产生瞬时电位差，构成摧...
